2.3.11. Снятие и установка узла «топливный насос – датчик уровня топлива – топливный фильтр» (все двигатели)

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Приподнимите подушку заднего сиденья.

Снимите держатель коврика. Отверните коврик.

Открутите болты крепления накладки, снимите накладку и заглушку люка.

Отсоедините колодки проводов, одно или несколько быстроразъемных соединений люка топливного бака.

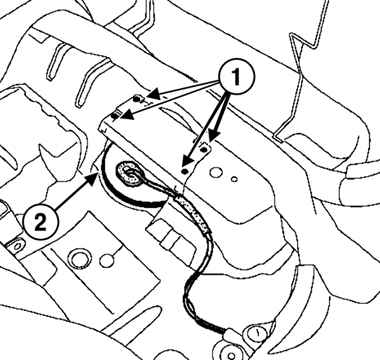

Рис. 2.222. Снятие накладки и заглушки люка топливного бака: 1 – болты крепления накладки; 2 – заглушка люка

Примите меры, чтобы собрать вытекающее топливо.

Рис. 2.223. Откручивание гайки крепления узла «топливный насос – датчик уровня топлива – топливный фильтр»: 1 – специальное приспособление

Отверните гайку крепления узла «топливный насос – датчик уровня топлива – топливный фильтр» с помощью приспособления (Mot. 1397) (рис. 2.223).

Снимите узел «топливный насос – датчик уровня топлива – топливный фильтр».

Примите меры, чтобы не повредить поплавок.

ВНИМАНИЕ Чтобы исключить опасность деформации бака, установите на место гайку крепления узла топливного насоса с датчиком уровня топлива и топливным фильтром сразу же после снятия этого узла.

Замените уплотнительное кольцо.

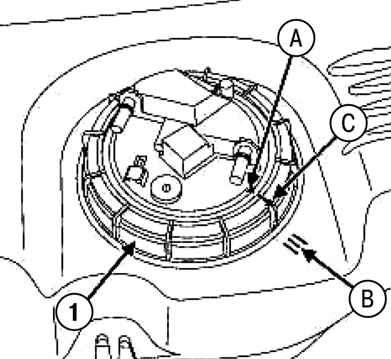

Рис. 2.224. Установка узла «топливный насос – датчик уровня топлива – топливный фильтр»: 1 – гайка; А, В, С – метки

Установите узел «топливный насос – датчик уровня топлива – топливный фильтр», совместив метку А на этом узле с меткой В на топливном баке (см. рис. 2.224).

Наверните гайку.

Затяните гайку до совмещения метки С на гайке с меткой В на топливном баке и с меткой «avec» на узле топливного насоса с датчиком уровня топлива и топливным фильтром (рис. 2.224).

Установка остального оборудования производится в порядке, обратном снятию.

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
