3.3. Снятие и установка троса привода сцепления

Снятие

Трос привода сцепления

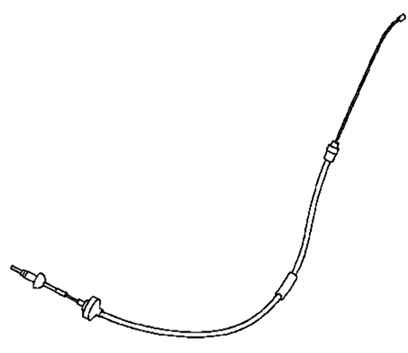

Рис. 3.4. Трос привода сцепления


В моторном отсеке отсоедините трос от вилки выключения сцепления (рис. 3.4).
Нажмите на педаль, чтобы втянуть трос в салон.

Извлечение троса из гнезда педали

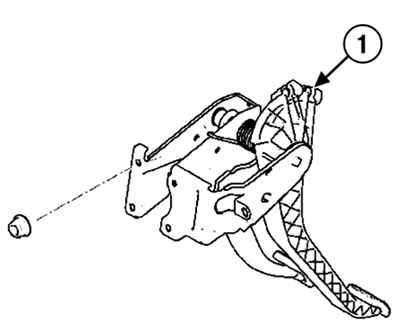

Рис. 3.5. Извлечение троса из гнезда педали: 1 – гнездо педали


Извлеките трос из гнезда педали, поднимая ее и вытягивая трос перпендикулярно педали (рис. 3.5).
Протолкните стопор оболочки троса в моторный отсек.
Вытяните трос целиком из моторного отсека.

Установка
Действуя в моторном отсеке, заведите трос в салон.
Вставьте трос в гнездо педали.

ПРИМЕЧАНИЕ
Убедитесь, что трос полностью вошел в гнездо педали.

Присоедините трос к вилке выключения сцепления.
Нажмите на педаль сцепления и зафиксируйте стопор оболочки троса на щите передка.
