3.6. Снятие и установка трубопровода гидропривода сцепления

Снятие
Установите автомобиль на подъемник.
Отсоедините аккумуляторную батарею.
Снимите верхнюю крышку двигателя и решетку ниши воздухозабора.

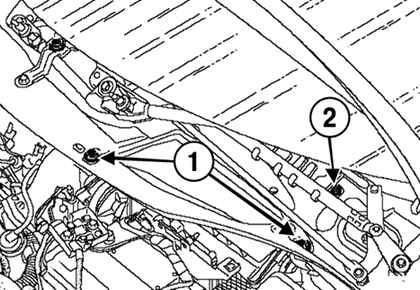

Снятие креплений панели доступа к воздушному фильтру
Рис. 3.10. Снятие креплений панели доступа к воздушному фильтру: 1 – болты крепления панели доступа; 2 – болты крепления стенки ниши воздухозабора


Открутите два болта крепления и панель доступа к воздушному фильтру, а также болты крепления стенки ниши воздухозабора (рис. 3.10).

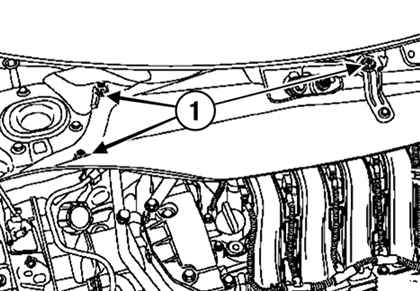

Снятие креплений воздухозабора
Рис. 3.11. Снятие креплений воздухозабора: 1 – болты крепления воздухозабора


Открутите болты крепления воздухозабора (рис. 3.11).
Снимите стенку ниши воздухозабора.
Снимите аккумуляторную батарею.
Снимите полку под аккумуляторную батарею.
Снимите корпус воздушного фильтра.
Удалите шприцом тормозную жидкость из бачка так, чтобы ее уровень находился ниже отверстия подачи жидкости к главному цилиндру.

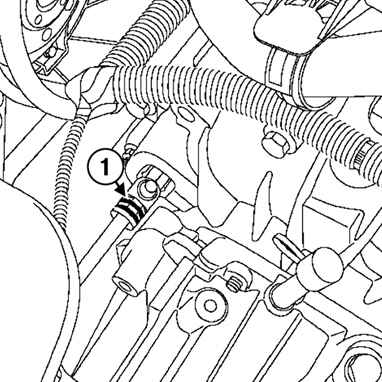

Фиксатор штуцера трубопровода (механическая коробка передач)
Рис. 3.12. Фиксатор штуцера трубопровода (механическая коробка передач): 1 – фиксатор


Приподнимите фиксатор (рис. 3.12).
Вытяните на один щелчок трубопровод гидропривода сцепления со штуцера.
Положите ветошь под отверстие для удаления воздуха.
Нажмите на педаль сцепления рукой, чтобы удалить жидкость из главного цилиндра и из трубки.
Приподнимите фиксатор (см. рис. 3.12).
Отсоедините трубопровод от рабочего цилиндра.
Вставьте заглушки в отверстия.

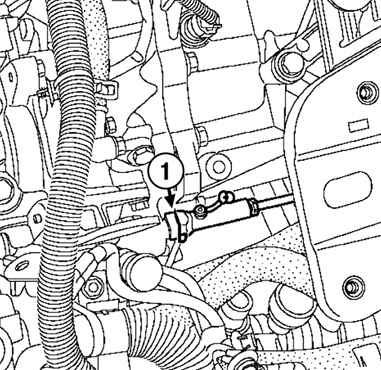

Фиксатор штуцера трубопровода (автоматическая коробка передач)
Рис. 3.13. Фиксатор штуцера трубопровода (автоматическая коробка передач): 1 – фиксатор


Нажмите рукой на фиксатор, вытягивая при этом трубопровод (рис. 3.13).

ВНИМАНИЕ
Не тяните за фиксатор. При любом ошибочном действии необходимо заменить трубопровод.

Вытяните на один щелчок трубопровод гидропривода сцепления со штуцера.
Положите ветошь под отверстие для удаления воздуха.
Нажмите рукой на педаль, чтобы удалить жидкость из главного цилиндра и трубопровода.
Нажмите на фиксатор.
Отсоедините трубопровод от рабочего цилиндра.
Вставьте заглушки в отверстия.

Установка
Проверьте состояние прокладок.
Установка производится в порядке, обратном снятию.
Удалите воздух из гидропривода сцепления.
Проверьте работоспособность сцепления.
Подключите аккумуляторную батарею.
