3.4. Снятие и установка педали сцепления

Снятие
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снятие воздуховода

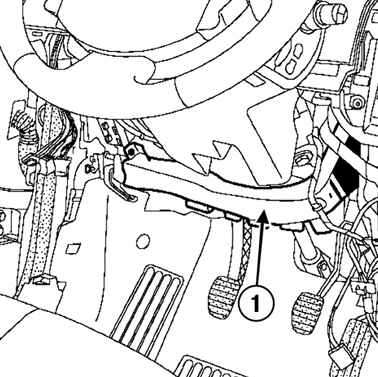

Рис. 3.6. Снятие воздуховода: 1 – воздуховод


Снимите левый нижний кожух и воздуховод (рис. 3.6).
Снимите датчик начала хода серого цвета, повернув его на четверть оборота.

Снятие педали сцепления

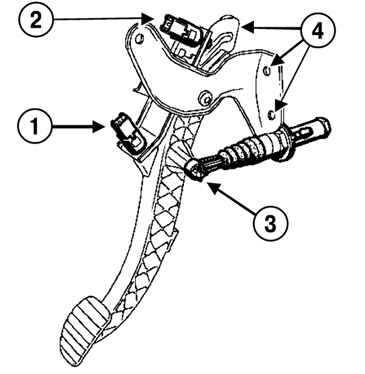

Рис. 3.7. Снятие педали сцепления: 1 – датчик начала хода серого цвета; 2 – датчик конца хода зеленого цвета; 3 – шаровая головка главного цилиндра; 4 – гайки крепления пластины


Отсоедините колодку проводов от датчика (рис. 3.7).
Снимите датчик начала хода серого цвета, повернув его на четверть оборота.
Отсоедините колодку проводов от датчика.
Снимите датчик конца хода зеленого цвета, повернув его на четверть оборота.
Отсоедините колодку проводов от датчика.
Отсоедините шаровую головку главного цилиндра от педали сцепления.
Разъедините разъем датчика хода педали сцепления.
Снимите датчик хода педали сцепления.
Снимите три гайки крепления пластины узла педали сцепления.
Извлеките узел педали сцепления.

Установка
Установка производится в порядке, обратном снятию.
Затяните гайки крепления пластины узла педали сцепления моментом (21 Н·м).
Обязательно потяните за штоки датчиков, чтобы выбрать регулировочный зазор.
Датчики хода педали сцепления автоматически регулируются в зависимости от положения педали.

Установка датчика хода сцепления

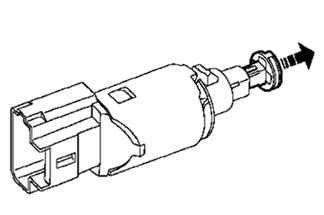

Рис. 3.8. Установка датчика хода сцепления


Установите датчики в их гнезда (рис. 3.8).
Поверните датчик на четверть оборота по часовой стрелке.
Соедините разъемы датчиков педали сцепления.
