1.5. Поддомкрачивание и буксировка

Поддомкрачивание

Входящий в стандартную комплектацию автомобиля домкрат предназначен только для выполнения процедур смены колес.

При проведении любых других ремонтных или профилактических работ автомобиль следует поднимать при помощи гидравлического (или тележечного) домкрата и обязательно устанавливать на специальные подпорки, заведенные под несущие точки днища (штатные домкратные точки).

Если необходимость в снятии колес отсутствует, автомобиль может быть загнан на смотровую яму или эстакаду.

Ни в коем случае не заводите домкрат под пороги автомобиля, поддон картера, панели пола или непосредственно под компоненты рулевого привода или подвески!

Не производите никакие ремонтные работы под автомобилем, закрепленным в поднятом положении при помощи одного лишь домкрата! Обязательно используйте надежные подпорки!

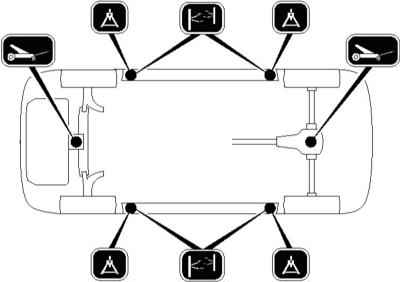

Схема расположения точек поддомкрачивания автомобиля

Для поддомкрачивания следует запарковать автомобиль на ровной горизонтальной поверхности, по возможности с твердым покрытием.

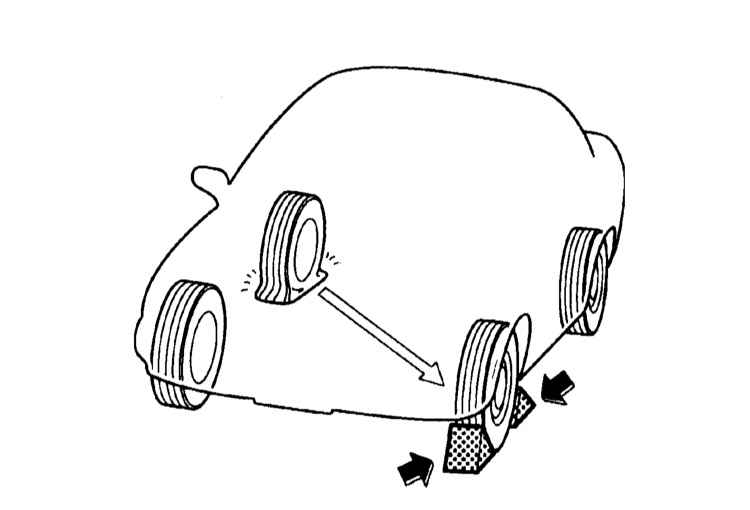

Противооткатные башмаки следует устанавливать под колесо, расположенное по диагонали от вышедшего из строя

При наличии малейшего уклона необходимо позаботиться о мерах предосторожности против отката: подоприте расположенное по диагонали от подлежащего снятию колесо противооткатными башмаками, твердо взведите стояночный тормоз, включите заднюю передачу (РКПП), либо переведите рычаг селектора в положение “Р” (АТ). Старайтесь не отходить далеко от поддомкраченного автомобиля, особенно если поблизости находятся дети.

При выполнении смены колес, прежде чем поддомкрачивать автомобиль, снимите декоративный колпак и баллонным ключом ослабьте гайки крепления подлежащего замене колеса. Приготовьте запаску.

На некоторых моделях колпак крепится на диске колесными гайками, которые на данном этапе следует лишь ослабить!

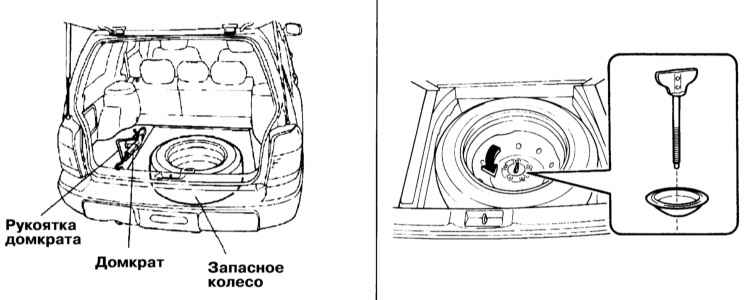

Местоположение домкрата и запасного колеса

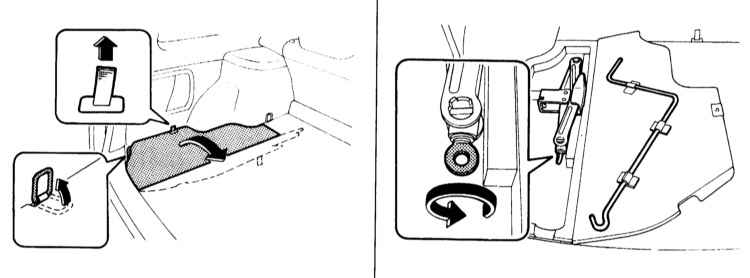

Порядок извлечения домкрата

Запасное колесо крепится под днищем кузова автомобиля, либо в специальной нише в багажном отделении, домкрат с ручкой фиксируется в левой части багажного отделения/кузова, там же обычно хранится и баллонный ключ. Для извлечения запасного колеса следует вывернуть специальный крепежный винт.

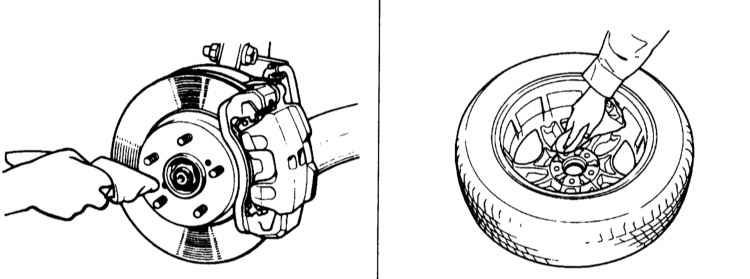

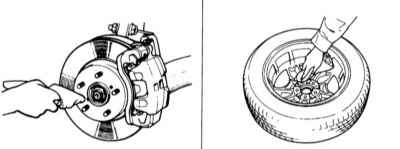

Перед установкой сменного колеса следует очистить от грязи ступицу и внутреннюю поверхность колесного диска

Для извлечения домкрата приподнимите проушину крепления багажа слева сзади и потяните за планку, чтобы открыть крышку, затем, вращая против часовой стрелки, отпустите винт домкрата.

Заведите домкрат под автомобиль. Позаботьтесь о надежности ввода головки домкрата в зацепление. Вращая рукоятку домкрата, поднимите автомобиль настолько, чтобы подлежащее замене колесо оторвалось от земли. Скинув крепежные гайки, снимите колесо и установите на его место запасное, предварительно очистив от грязи ступицу и внутреннюю поверхность колесного диска.

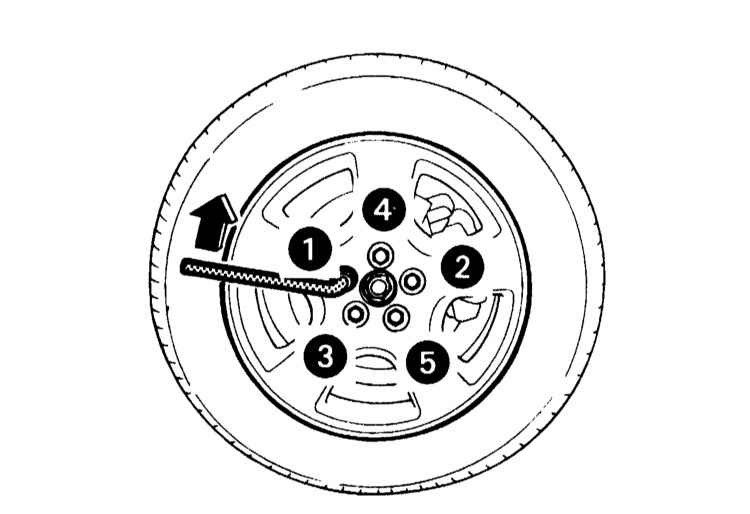

Окончательное затягивание гаек крепления колеса с требуемым усилием должно производиться в диагональном порядке

Наверните колесные гайки, затем опустите автомобиль на землю, уберите домкрат и дотяните гайки крепления колеса в диагональном порядке с требуемым усилием (78 ÷ 88 Нм).

Проследите за надежностью фиксации снятого колеса в багажном отделении автомобиля

Установите на место колпак. Сложите и уберите инструмент. Не забудьте убрать противооткатные башмаки. Проследите за надежностью фиксации снятого с автомобиля колеса.

При поддомкрачивании автомобиля с целью фиксации его в поднятом положении при выполнении более серьезных, чем замена колеса, ремонтных работ головку гидравлического домкрата следует заводить под передний подрамник или картер дифференциала задней оси. С целью распределения нагрузки между головкой домкрата и поверхностью домкратной точки имеет смысл проложить деревянный блок. Подпорки заводятся под штатные передние и задние боковые домкратные точки.

Буксировка

Строго говоря, аварийное транспортное средство следует буксировать с полным отрывом колес от земли на платформе эвакуатора.

Буксировка полноприводных (4WD) моделей (с АТ или РКПП) с отрывом от земли лишь передних или задних колес может привести к тому, что автомобиль вследствие вращения межосевого дифференциала будет совершать непроизвольный разворот, кроме того при такой буксировке в значительной мере повышается нагрузка на дифференциал, что чревато преждевременным износом внутренних компонентов последнего.

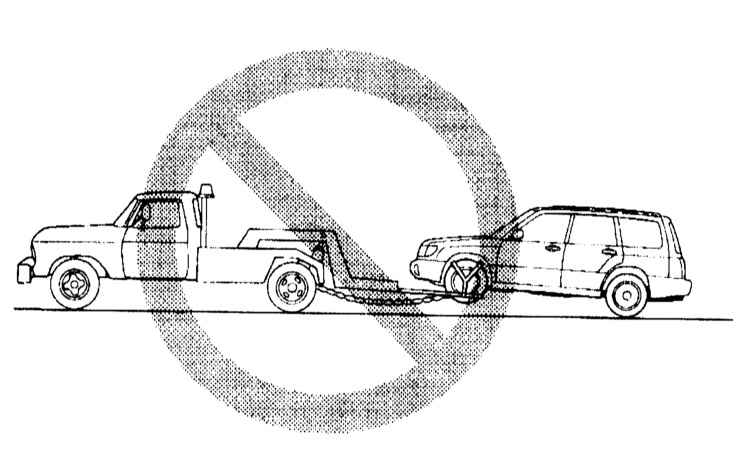

Следует избегать буксировки полноприводных моделей с отрывом от земли лишь передних (или задних) колес.

Если избежать такого способа буксировки невозможно, следует отсоединить соответствующий карданный вал(ы) от сборки дифференциала соответствующего.

Если автомобиль буксируется с отрывом от земли задних колес, передние должны быть заблокированы в прямолинейном положении при помощи специального приспособления, ключ зажигания следует повернуть в положение OFF во избежание повреждения замка блокировки руля.

Как уже говорилось выше, лучше всего осуществлять транспортировку вышедшего из строя 4WD-автомобиля с полным отрывом колес от земли.

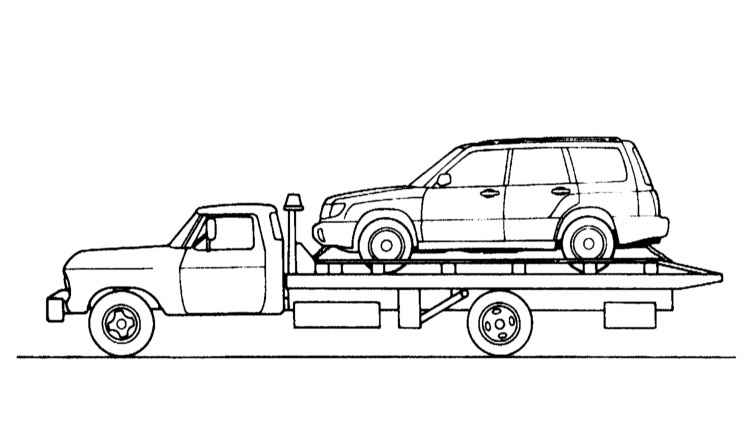

Наилучшим способом транспортировки отказавшего полноприводного автомобиля является перевозка его на платформе эвакуатора

При установке автомобиля на платформу эвакуатора следует включить первую передачу (модели с РКПП)/либо перевести рычаг селектора в положение “Р” (модели с АТ), взвести стояночный тормоз и надежно закрепить страховочные цепи. Следите, чтобы цепи не были натянуты слишком сильно, так как это приведет к чрезмерному сжатию элементов подвески и чревато разрушением последних при тряске во время движения.

Перевозка автомобиля с вышедшей из строя трансмиссией должна производиться только с полным отрывом колес от земли на платформе эвакуатора!

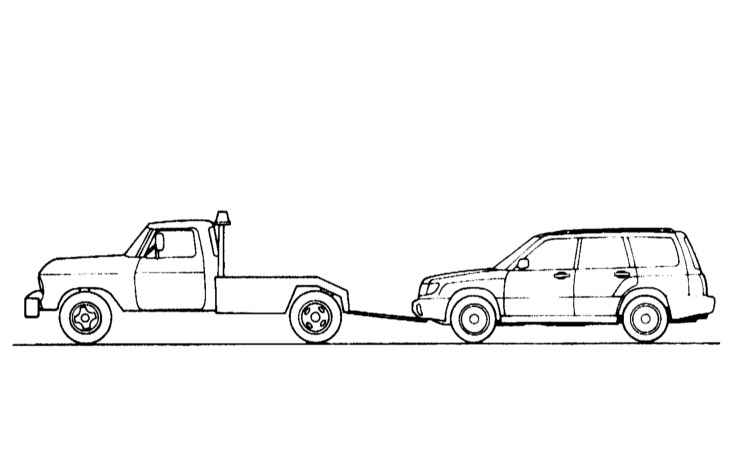

Допускается также производить буксировку аварийного транспортного средства без отрыва от земли всех четырех колес.

Используйте при буксировке только специально предназначенный для этой цели буксирный строп, который можно недорого приобрести практически в любом магазине автомобильных аксессуаров.

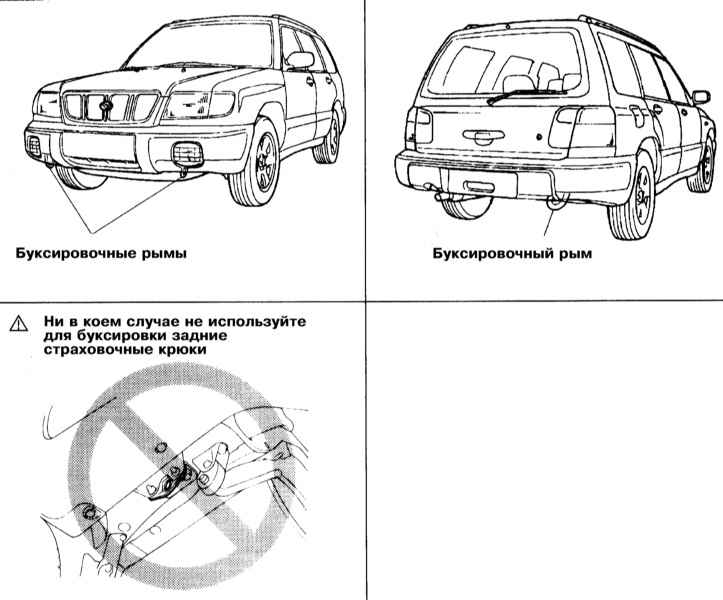

Схема расположения буксировочных рымов и страховочных крюков

Строп должен цепляться только за специально предназначенные для этой цели рымы, которые ни в коем случае не следует путать со страховочными крюками, расположенными под автомобилем вблизи глушителя.

Не забывайте поворачивать ключ в замке зажигания буксируемого автомобиля в положение ON, так как в противном случае неминуемо произойдет блокировка рулевой колонки. Кроме того, при включенном зажигании активируются также указатели поворотов и стоп-сигналы.

Помните, что при выключенном двигателе эффективность торможения автомобиля заметно снижается вследствие того, что перестает функционировать вакуумный усилитель тормозов. При этом следует выжимать педаль ножного тормоза с несколько большим, чем обычно усилием. На моделях, оборудованных гидроусилителем руля, при выполнении маневрирования большее усилие придется прикладывать также к рулевому колесу.

Водитель буксируемого транспортного средства должен стараться постоянно удерживать буксирный строп в натянутом положении во избежание рывков и наездов на него колесами.

Перед началом движения водителям обоих транспортных средств (буксирующего и буксируемого) следует согласовать между собой маршрут следования.

Движение должно осуществляться только с умеренными скоростями, по кратчайшему маршруту и соблюдением ПДД. Избегайте резких торможений, ускорений и маневрирования.
