3.16.15. Шатуны

ПОРЯДОК ВЫПОЛНЕНИЯ

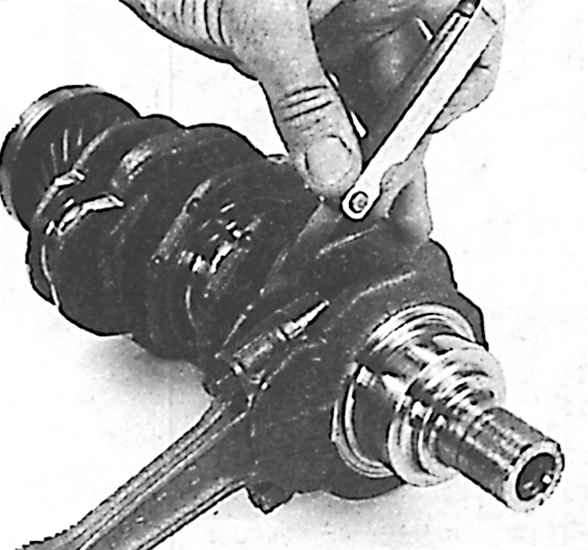

	1. Перед снятием шатунов с коленчатого вала проверьте осевой люфт шатунов.
2. Если люфт шатунов превышает допустимые пределы, необходимо заменить шатуны.
3. Перед снятием промаркируйте шатуны и крышки шатунов.
4. Отвинтите болты крепления крышки шатуна и снимите крышку шатуна и шатун с коленчатого вала вместе с шатунными вкладышами.
5. Очистите шатун соответствующим растворителем и протрите его насухо.
