5.6. Сепаратор топлива (только модели 4WD)

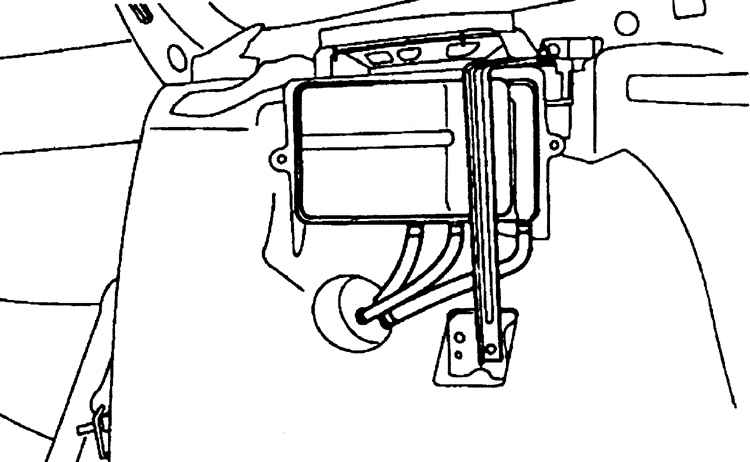

Расположение топливного сепаратора на автомобилях с кузовом "универсал"

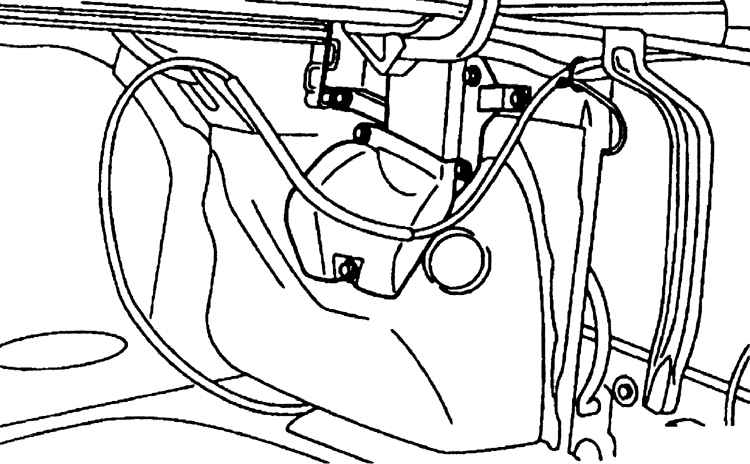

Расположение топливного сепаратора на автомобилях с кузовом "седан"

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обивку багажного отделения напротив топливозаливной горловины.

2. Отсоедините шланги вентиляции от сепаратора.

3. Отсоедините топливный шланг и снимите сепаратор в сборе.

4. Установка производится в последовательности, обратной снятию.
