5.8. Топливный бак

Топливный бак и сепаратор топлива на моделях 4WD

1 – канистра
2 – шланг
3 – шланг
4 – шланг
5 – шланг
6 – подающий шланг
7 – топливный фильтр
8 – подающий шланг
9 – топливопровод
10 – возвратный топливопровод
11 – подающий топливопровд
12 – воздушный шланг
13 – воздушная трубка
14 – защитный кронштейн
15 – крышка топливозаливной горловины
16 – уплотнительные кольца
17 – прокладка

18 – топливозаливная труба
19 – кронштейн
20 – сепаратор
21 – кронштейн
22 – шланг В
23 – шланг С
24 – шланг А
25 – кронштейн
26 – сепаратор
27 – кронштейн
28 – кожух
29 – шланг С
30 – шланг А
31 – шланг В
32 – вспомогательный регулирующий клапан очистки

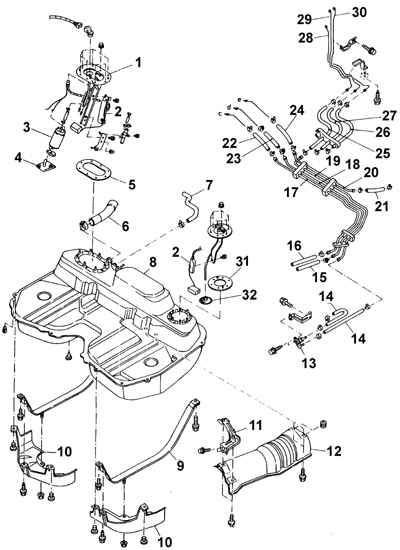

Топливный бак моделей 4WD (на моделях 2WD топливный бак аналогичен)

1 – блок топливного насоса
2 – датчик уровня топлива
3 – топливный насос
4 – топливный фильтр
5 – прокладка
6 – шланг
7 – воздушный шланг
8 – резервуар
9 – крепежные ленты
10 – защита
11 – кронштейн
12 – кожух
13 – обратный клапан,
14 – шланг,
15 – подающий шланг
16 – возвратный шланг

17 – возвратная труба
18 – подающая труба
19 – труба
20 – труба
21 – дополнительный подающий шланг
22 – возвратный шланг
23 – подающий шланг
24 – дополнительный подающий шланг
25 – шланг
26 – шланг вентиляции
27 – шланг вентиляции
28 – труба
29 – воздушная труба
30 – воздушная труба
31 – прокладка
32 – фильтр

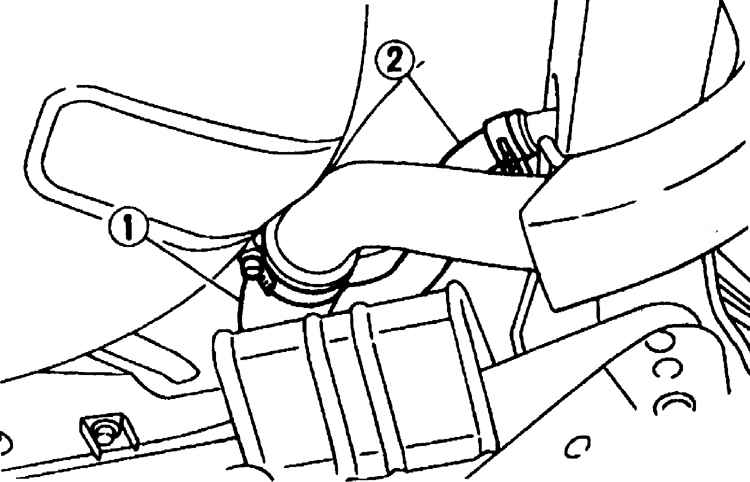

Крепление топливоналивной трубы и трубы вентиляции к топливному баку

1 – топливнозаливныя труба

2 – труба вентиляции

При снятии топливного бака уровень топлива в нем должен быть минимальным.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку топливозаливной горловины для того, чтобы выровнять давление в баке с атмосферным.

2. Снимите провод массы с аккумулятора.

3. Поднимите автомобиль и зафиксируйте на подставках.

4. Снимите заднюю выхлопную трубу и глушитель.

5. На моделях 4WD снимите задний дифференциал.

6. На моделях 4WD снимите заднюю балку.

7. Отсоедините топливозаливную трубу от топливного бака (см. рис. Крепление топливоналивной трубы и трубы вентиляции к топливному баку).

8. Поддержите топливный бак домкратом, проложив между домкратом и топливным баком доску.

9. Снимите защиту топливного бака, затем отвинтите винты, крепящие две ленты крепления топливного бака.

10. Опустите домкрат и извлеките топливный бак из-под автомобиля.

11. Установка производится в последовательности, обратной снятию.
