10.1.2.6. Крышка головки цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель от аккумулятора.
Снимите узлы катушки зажигания с проводом высокого напряжения.
Отсоедините клапан принудительной вентиляции и шланг сапуна от крышки головки.
Разъедините тросик акселератора от зажима.

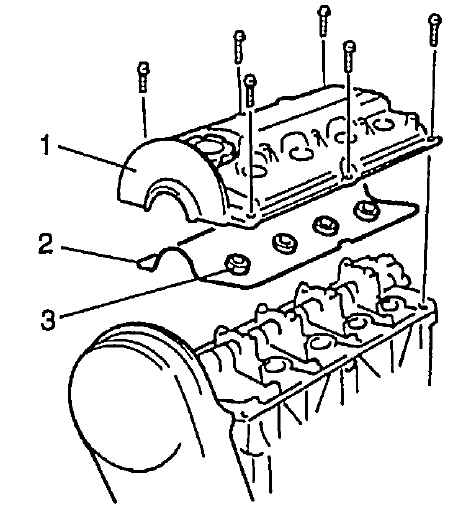

Снимите крышку головки цилиндра (1) с прокладки крышки головки цилиндров (2) и О-образных колец (3).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

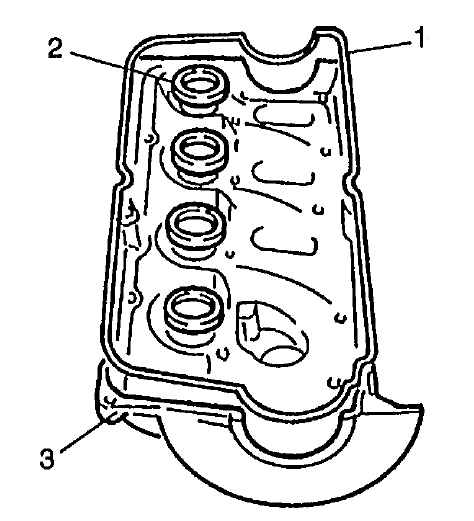

Установите О-образные кольца (2) и прокладку крышки головок цилиндров (1) на крышку головок цилиндров (3).

Не забудьте проверить каждую из этих деталей на наличие каких-либо повреждений или поломок до монтажа, и произведите замену, если повреждения обнаружены.

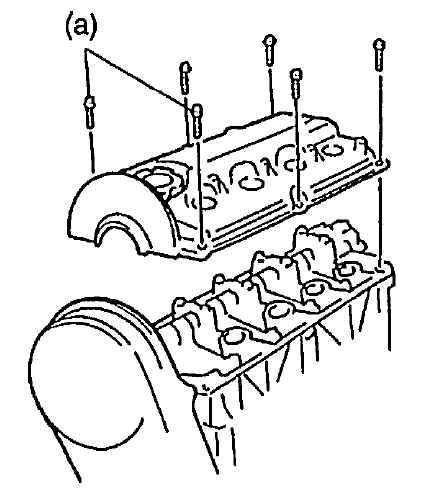

Установите крышку головки цилиндров на головку цилиндров и прикрутите болты крышки к указанному вращающему моменту. Вращающий момент затяжки: болт крышки головки цилиндра (а) — 11 Н•м (1.1 кг-м, 8.0 фунт на фут).

При установке крышки головки цилиндра проследите, чтобы прокладка крышки головки цилиндра или О-образные кольца не упали или не сдвинулись с места.

Закрепите тросик акселератора зажимом.

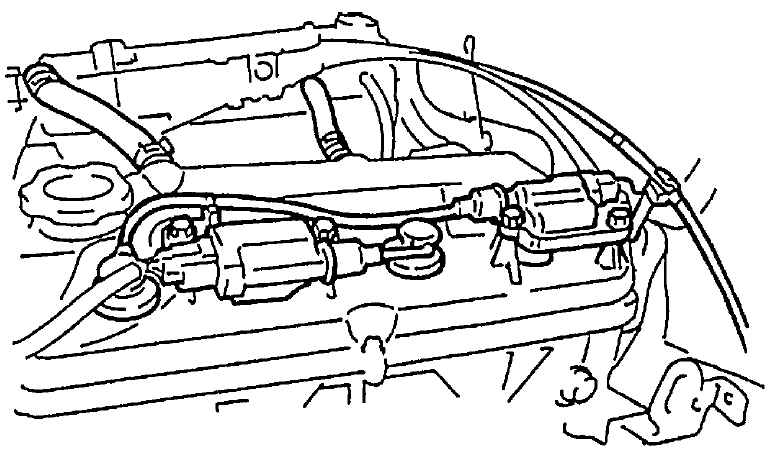

Установите узлы катушки зажигания с проводом высокого напряжения.
Присоедините клапан принудительной вентиляции и шланг сапуна к крышке головки.
Подключите отрицательный кабель к аккумулятору.
