2.8.3. Блок управления двигателя электронной системы управления (электронный блок управления)

ВНИМАНИЕ

Поскольку электронный блок управления состоит из прецизионных деталей, не подвергайте его ударным нагрузкам.

Снятие

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Отключите систему пассивной безопасности.

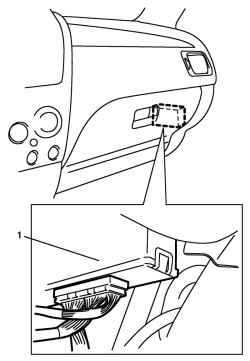

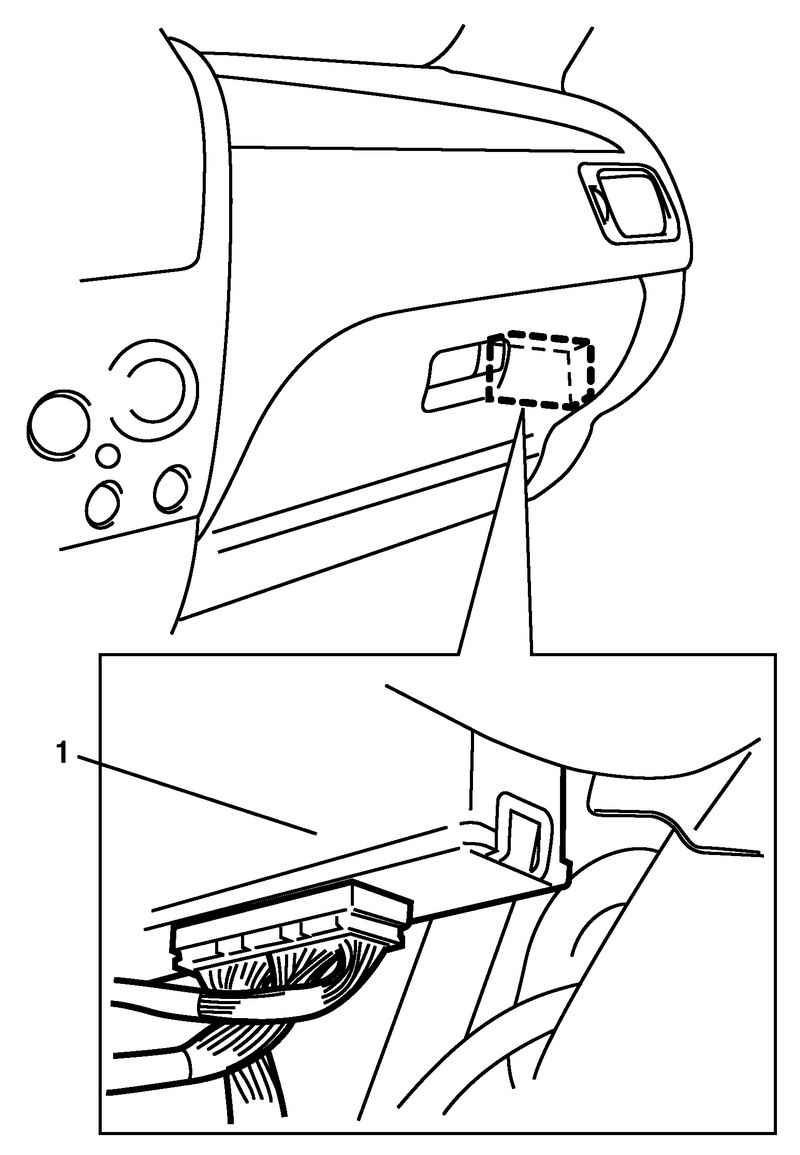

Рис. 2.276. Разъемы электронного блока управления

Отсоедините разъемы электронного блока управления 1 (рис. 2.276).

Отверните болт и гайки и снимите электронный блок управления.

Установка

Установка производится в порядке, обратном снятию, за исключением следующего.

Подключите разъемы электронного блока управления.
