2.2.5.1. Снятие масляного фильтра

Отверните крышку маслозаливной горловины.

Снимите клапан PCV.

Выверните свечи зажигания.

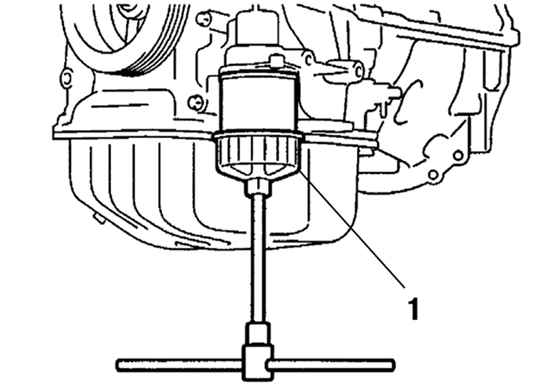

Рис. 2.53. Снятие масляного фильтра: 1 – специальный инструмент

Снимите масляный фильтр с помощью специального инструмента 09228-06501 (рис. 2.53).

Отверните гайку и штуцер, удалите кольцевое уплотнение из масляного радиатора, снимите радиатор.

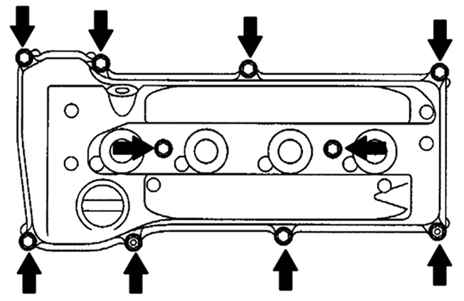

Рис. 2.54. Снятие крышки головки блока цилиндров

Снимите крышку головки блока цилиндров с прокладкой, отвернув восемь болтов и две гайки, показаные стрелками на рисунке 2.54.
