2.2.5.6. Снятие цепи привода масляного насоса

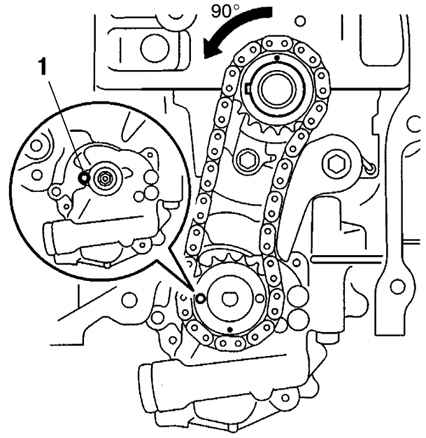

Рис. 2.62. Правильное (совмещенное по меткам) положение коленчатого вала: 1 – отверстие на корпусе насоса

Проверните коленчатый вал на 90° против часовой стрелки и совместите метку вала масляного насоса с отверстием на корпусе насоса, как показано на рисунке 2.62.

Вставьте штифт диаметром 4 мм в отверстие вала, зафиксировав его, и отверните гайку.

Снимите натяжитель цепи привода масляного насоса с пружиной, отвернув болт крепления, после этого снимите звездочки и цепь.
