10.4.1. Особенности конструкции
|
|

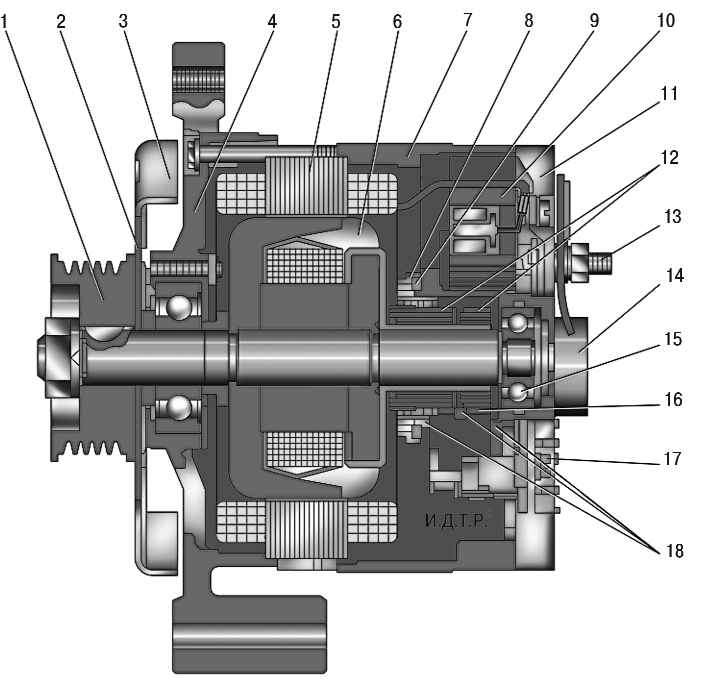

Рис. 10.3. Генератор Iskra типа ААК: 1 – шкив; 2 – передний подшипник; 3 – вентилятор; 4 – крышка со стороны привода; 5 – статор с обмоткой; 6 – ротор; 7 – задняя крышка; 8 – упорные кольца; 9 – уплотнительное кольцо; 10 – диодный мост; 11 – защитный кожух; 12 – контактные кольца; 13 – выводы «B+», «D+», «W»; 14 – конденсатор; 15 – задний подшипник; 16 – щетка; 17 – щеткодержатель с регулятором напряжения; 18 – резиновые прокладки
|
В настоящее время на автомобили UAZ Patriot устанавливают генераторы Iskra ( рис. 10.3) или Bosch. Генератор представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. В генератор встроены кремниевый выпрямитель и регулятор напряжения. Регулятор поддерживает напряжение генератора в заданных пределах. Ротор генератора приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов от шкива коленчатого вала двигателя.
|
Предупреждение
Во избежание выхода генератора из строя запрещается:
– соединять выводы регулятора напряжения или генератора между собой и на «массу»;
– отключать аккумуляторную батарею при работающем двигателе;
– пускать двигатель при отсоединенном проводе от вывода «+» генератора;
– проверять исправность генератора и регулятора напряжения с помощью мегомметра или контрольной лампы, питаемой от сети напряжением более 36 В.
|
Техническая характеристика генератора Iskra мод. ААК 5730
Номинальное напряжение, В.....14
Максимальный ток, А.....80
|
Примечание
На автомобили UAZ Patriot могут быть установлены и другие, сходные по конструкции модели генераторов Iskra типа ААК.
|
|
Полезные советы
Если в пути оборвался ремень генератора, а запасной вы забыли дома, временно заменить его поможет кольцо шириной 20 мм, вырезанное из старой автомобильной камеры.
Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и др.
|
|
