5.19.1. Особенности конструкции

Принципиальной особенностью системы питания двигателя ЗМЗ-409 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования топливовоздушной смеси для подачи в цилиндры двигателя. В системе распределенного впрыска, установленной на двигателе, эти функции разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода. Работой систем впрыска топлива и зажигания управляет электронный блок (контроллер), непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя и окружающей среды, оптимальность процесса сгорания в цилиндрах двигателя. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, чтобы получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Система питания представляет собой неотъемлемую часть системы управления двигателем. Подробнее система управления описана в подразделе «Электронная система управления двигателем (система впрыска топлива)». Расположение основных узлов системы впрыска топлива показано на рис. 5.14.

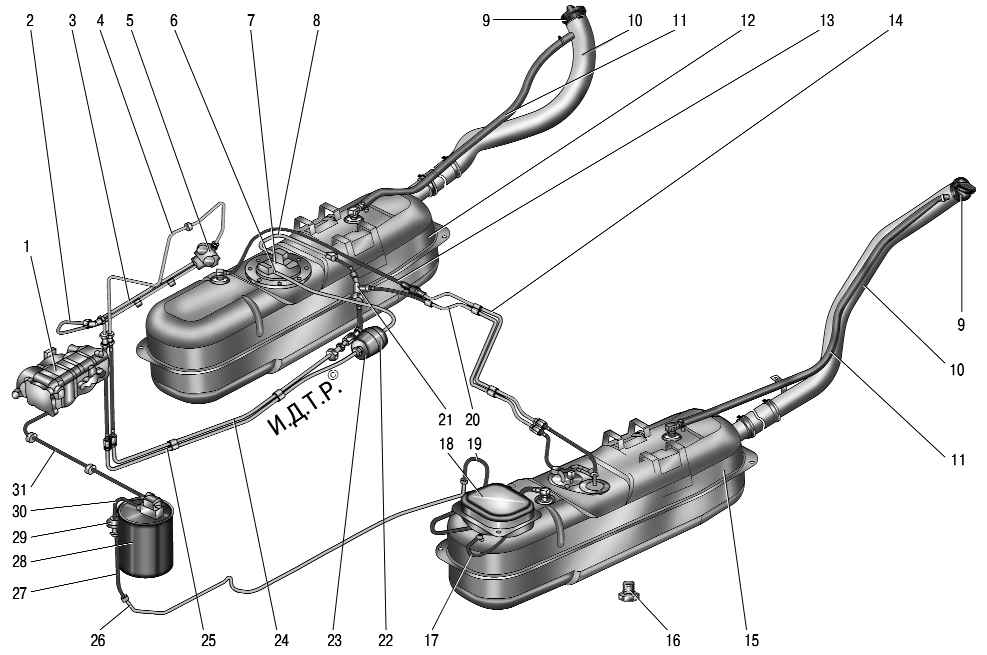

Расположение основных узлов системы впрыска топлива
Рис. 5.14. Расположение основных узлов системы впрыска топлива: 1 – ресивер; 2, 25 – трубопровод подачи топлива; 3 – топливная рампа; 4 – трубопровод слива топлива от регулятора давления; 5 – регулятор давления; 6 – трубопровод от топливного насоса к фильтру тонкой очистки топлива; 7 – топливный насос; 8 – трубопровод от струйного насоса к топливному насосу; 9 – пробка топливного бака; 10 – наливная труба топливного бака; 11, 17, 19, 27, 30, 31 – пароотводящие шланги; 12 – правый топливный бак; 13 – соединительный шланг; 14 – соединительная трубка; 15 – левый топливный бак; 16 – сливная пробка; 18 – сепаратор; 20 – трубопровод от левого бака к струйному насосу; 21 – струйный насос; 22 – хомут крепления фильтра тонкой очистки топлива; 23 – фильтр тонкой очистки топлива; 24 – трубопровод слива топлива к струйному насосу; 26 – пароотводящий трубопровод; 28 – адсорбер; 29 – клапан топливного бака

Топливные баки, снабженные пробками для слива отстоя, расположены слева и справа между продольными балками рамы и боковыми панелями кузова.
На автомобилях, оборудованных инжекторным двигателем, применяют систему подачи топлива без крана переключения топливных баков. Отсутствие крана исключает возможность нарушения топливоподачи из-за несвоевременного его переключения.
К топливному насосу топливо поступает из левого бака через приемный трубопровод, установленный на датчике уровня топлива. По мере расхода топлива правый бак автоматически пополняется из левого за счет возникающего разрежения, поскольку правый бак не сообщается с атмосферой, а левый топливный бак связан с атмосферой через сепаратор с клапаном. Таким образом, при наличии топлива в правом баке расход идет первоначально в основном из правого бака.
Избыточное топливо, отводимое топливным насосом обратно, поступает в правый бак через трубопровод слива топлива.
Пробки наливных горловин топливных баков глухие, обеспечивают герметичное уплотнение, исключают возможную утечку и испарение топлива.
Регулятор давления топлива представляет собой мембранный перепускной клапан и предназначен для поддержания постоянного перепада давления топлива (0,3 МПа) между форсунками и впускным трубопроводом.
Регулятор давления топлива своим входным штуцером крепится к сливному отверстию топливной рампы, а его выходной штуцер соединен сливным трубопроводом со струйным насосом.
Струйный насос выполнен в виде инжектора, проточный канал которого подключен к сливному трубопроводу, идущему от двигателя, а инжекционный канал — к трубопроводу топливоприемника левого бака.
Топливный насос погружной, с электроприводом роторного типа, с фильтром тонкой очистки топлива. Насос обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Из правого топливного бака топливо подается через магистральный топливный фильтр в рампу форсунок под давлением более 380 кПа.
Фильтр тонкой очистки топлива полнопоточный, закреплен кронштейном на раме. Фильтр неразборный, со стальным корпусом, с бумажным фильтрующим элементом.
Топливная рампа представляет собой пустотелую трубчатую деталь, служит для подачи топлива к форсункам и закреплена на впускной трубе. С одной ее стороны крепится подающий топливопровод, а с другой — регулятор давления.
Топливные форсунки своими распылителями входят в отверстия впускной трубы и уплотнены в них резиновыми уплотнительными кольцами. Форсунки предназначены для дозированного впрыска топлива в цилиндры двигателя и представляют собой высокочастотные электромеханические клапаны, в которых игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемого форсункой, зависит от длительности электрического импульса.
Регулятор холостого хода представляет собой двухобмоточный соленоид с проходным отверстием, сечение которого изменяется по сигналу контроллера. Он регулирует подачу воздуха во впускную трубу минуя дроссельную заслонку.
Регулятор давления предназначен для поддержания заданной частоты вращения коленчатого вала на холостом ходу, при пуске, прогреве и движении накатом.
Регулятор закреплен на ресивере резинометаллическим держателем. К выходному штуцеру регулятора подведен резиновый шланг от ресивера, а к входному — резиновый шланг от бокового штуцера дроссельного устройства.
Воздушный фильтр закреплен на брызговике в передней части моторного отсека. Фильтрующий элемент бумажный, цилиндрический, с большой площадью фильтрующей поверхности. Фильтр соединен с дроссельным узлом резиновым гофрированным воздухоподводящим рукавом. Между рукавом и фильтром установлен датчик массового расхода воздуха.
Дроссельный узел закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу. Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора.
В состав дроссельного узла входят датчик положения дроссельной заслонки. В проточной части дроссельного узла (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы систем вентиляции картера и улавливания паров топлива.
