9.10.4. Снятие и установка разжимного механизма стояночного тормоза

Работу удобнее выполнять на смотровой канаве.

Вам потребуется ключ «на 14».

1. Установите под колеса противооткатные упоры.


2. Снимите барабан…	3. …и колодки стояночного тормоза (см. «Замена барабана и колодок стояночного тормоза»).


4. Расшплинтуйте палец рычага привода стояночного тормоза…	5. …снимите рычаг с пальца и отведите его в сторону.

Примечание

Далее процесс снятия разжимного механизма для наглядности показан на снятой раздаточной коробке.


6. Выверните два болта крепления…	7. …и снимите разжимной механизм с автомобиля.

8. Снимите пластину ограничителя корпуса шариков.

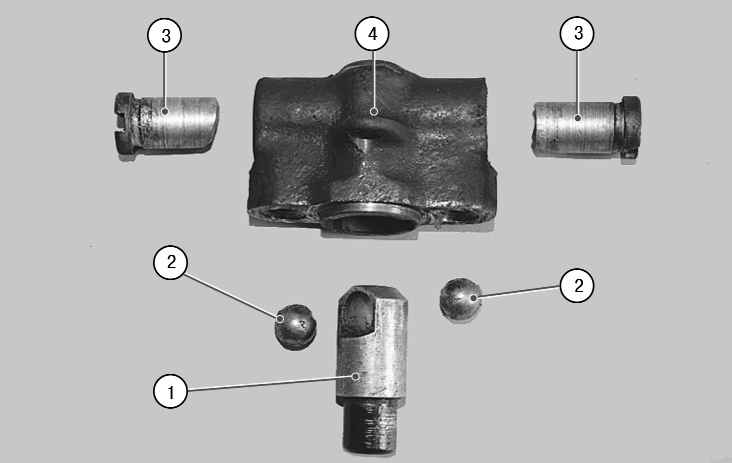

Рис. 9.5. Детали разжимного механизма стояночного тормоза: 1 – корпус шариков разжимного механизма; 2 – шарик; 3 – толкатель разжимного механизма; 4 – корпус разжимного механизма

9. Извлеките из корпуса 4 (рис. 9.5) разжимного механизма корпус 1 шариков, шарики 2 и толкатели 3.


10. Смажьте консистентной смазкой поверхность толкателей, контактирующую с шариками, и установите толкатели в корпус разжимного механизма.	11. Набейте консистентную смазку в корпус шариков, установите шарики…

12. …и смонтируйте корпус в сборе с шариками в корпус разжимного механизма.

13. Установите детали в порядке, обратном снятию.
