8.4.8. Регулировка и замена звукового сигнала

	Вам потребуются
ключ "на 13" отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи (при замене сигнала).

На автомобиле применяется звуковой сигнал типа С-304 или С-305 неразборной конструкции. Сигнал крепится на кронштейне к панели рамки радиатора. Неисправный сигнал подлежит замене.

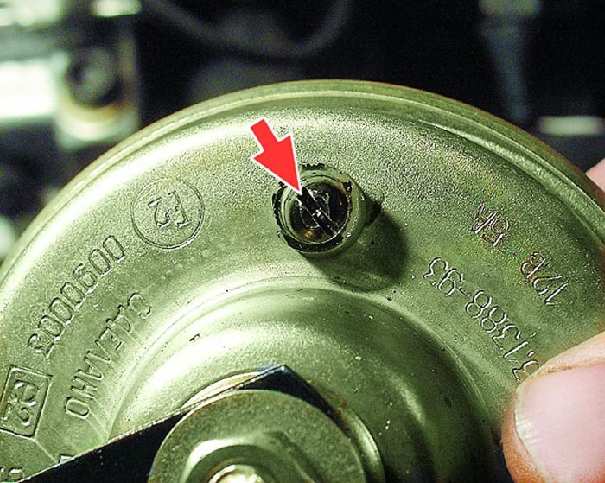

Регулировочный винт находится на тыльной стороне корпуса звукового сигнала (со стороны кронштейна крепления к кузову).

ПОРЯДОК ВЫПОЛНЕНИЯ

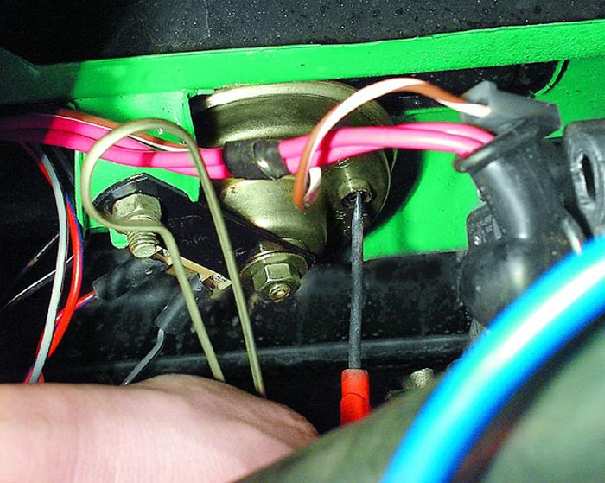

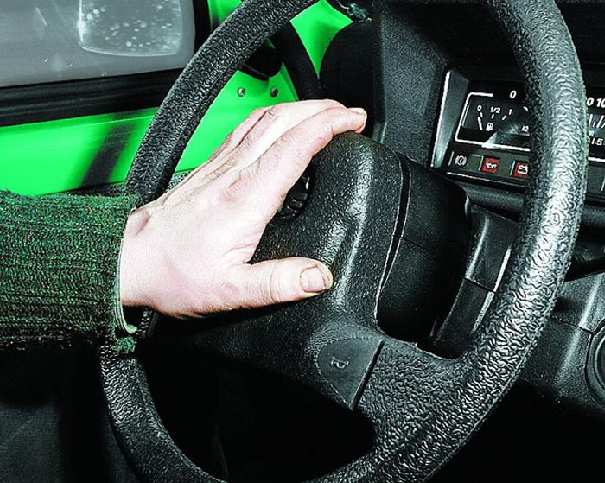

1. Для регулировки сигнала попросите помощника нажать на кнопку на рулевом колесе.	2. Вращая регулировочный винт, добейтесь требуемого звучания сигнала (громкости и тональности). Если громкость сигнала не удается отрегулировать, зачистите контакты в местах соединения проводов или замените звуковой сигнал.	3. Отсоедините наконечники проводов от выводов звукового сигнала.

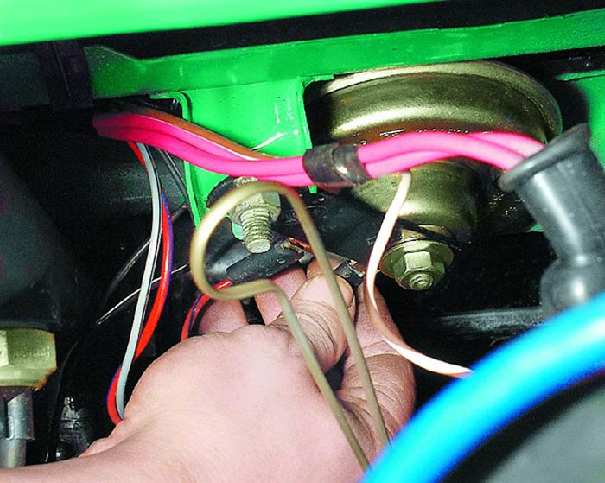

	4. Отверните гайку крепления кронштейна звукового сигнала и снимите сигнал с автомобиля. Установите сигнал в порядке, обратном снятию, и отрегулируйте его работу.
