8.5. Комбинация приборов

	Вам потребуются
пассатижи

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

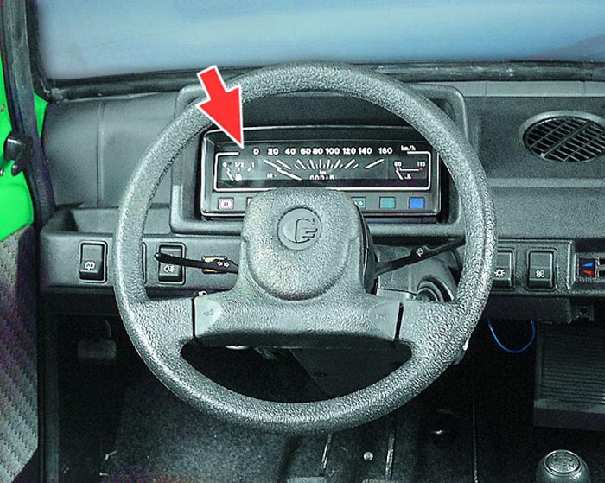

Комбинация приборов расположена на панели приборов и прикреплена к ней двумя пружинными защелками.

ПОРЯДОК ВЫПОЛНЕНИЯ

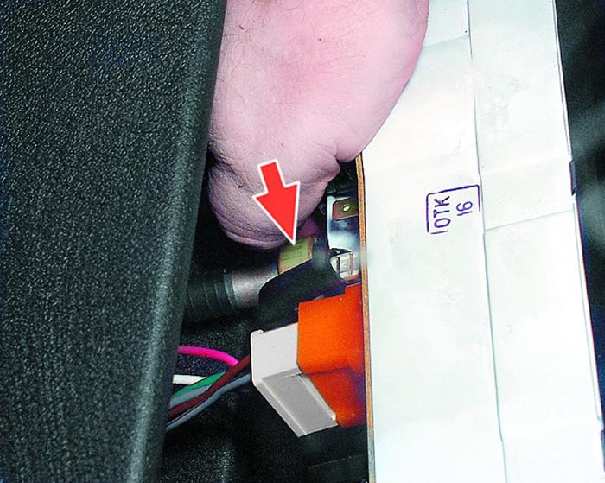

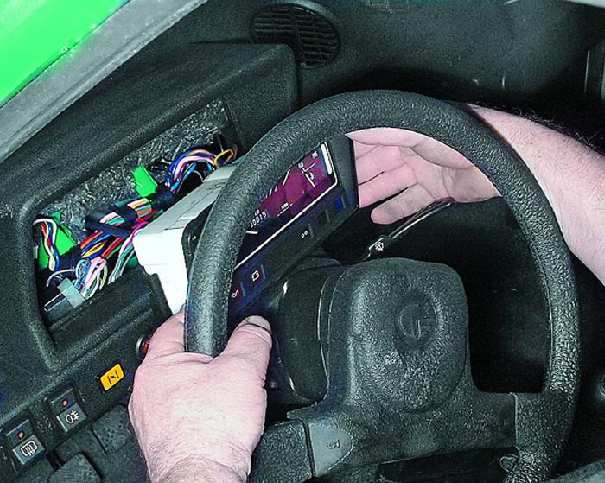

1. Отожмите с внутренней стороны панели приборов две пружинные защелки, расположенные по бокам комбинации приборов, и...	2. ...выньте комбинацию из панели приборов.	3. Отверните гайку крепления троса спидометра (если гайка сильно затянута, аккуратно отверните ее пассатижами) и...

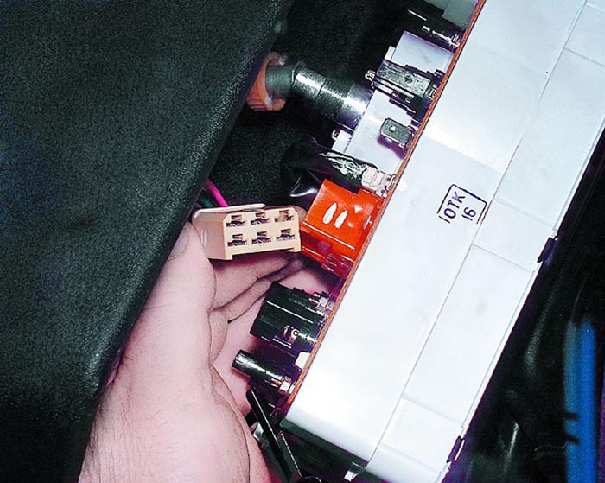

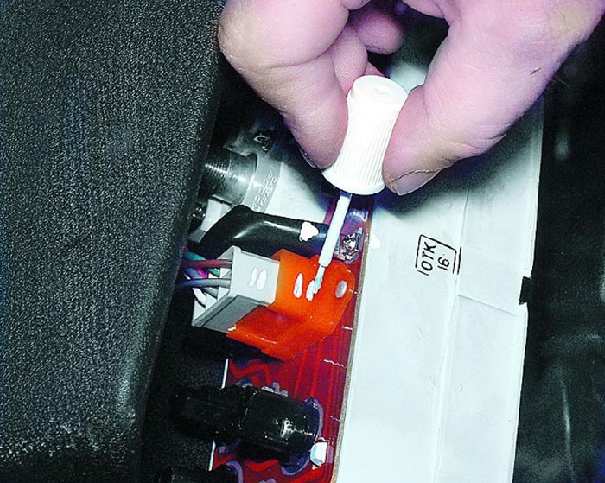

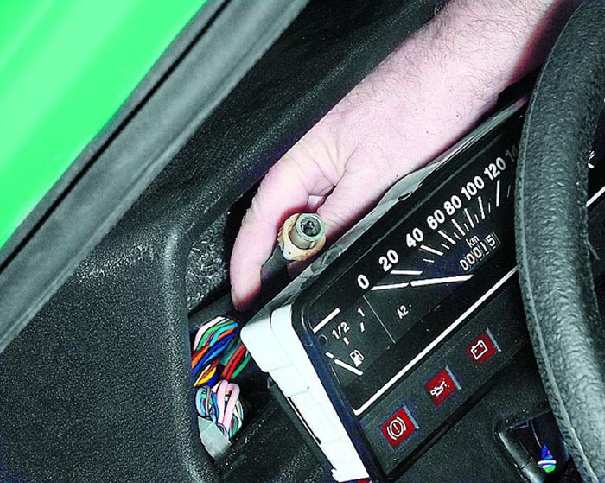

4. ...отсоедините трос спидометра от комбинации приборов.	5. Промаркируйте соединительные колодки проводов к комбинации приборов.	6. Отсоедините колодки от комбинации приборов (показана одна из двух колодок) и...

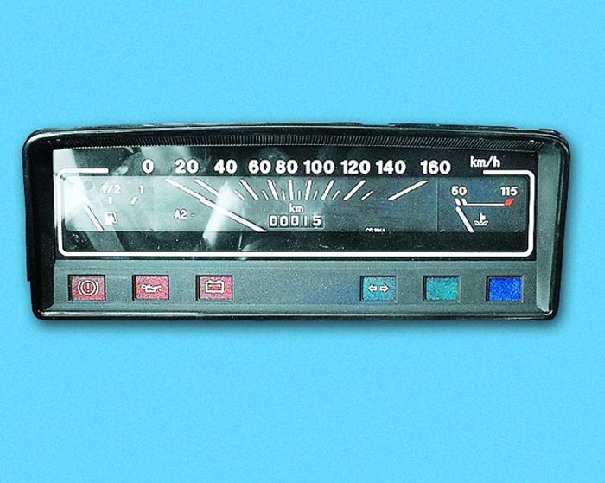

	7. ...снимите комбинацию приборов с автомобиля. Устанавливайте комбинацию приборов на автомобиль в порядке, обратном снятию.
