8.7.4. Снятие и установка очистителя стекла задней двери

	Вам потребуются
ключи "на 10", "на 13", "на 24" отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Моторедуктор стеклоочистителя закреплен на задней двери двумя болтами и гайкой (под поводком щетки стеклоочистителя).

Моторедукторы очистителей ветрового стекла и стекла задней двери аналогичны по устройству и отличаются только конструкцией крышки редуктора (крышка моторедуктора стеклоочистителя задней двери имеет элемент для крепления ее к двери). Ремонт моторедуктора см. в подразделе 8.8.2.

ПОРЯДОК ВЫПОЛНЕНИЯ

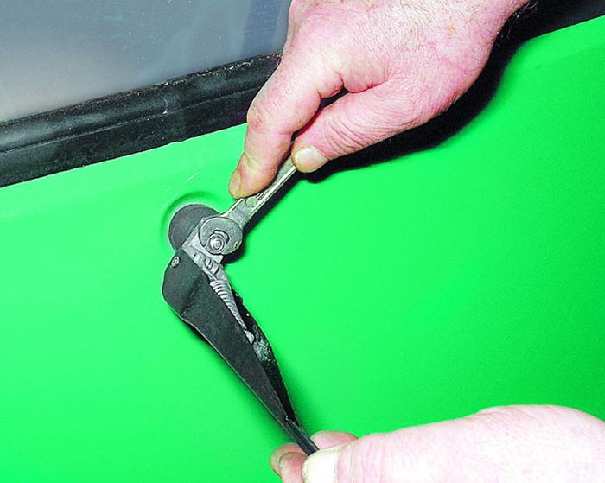

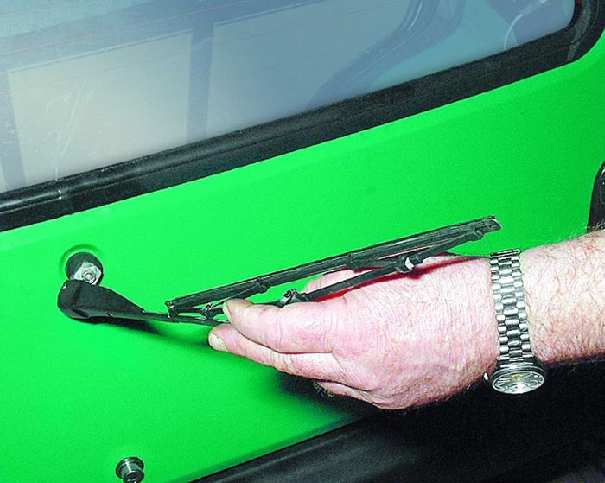

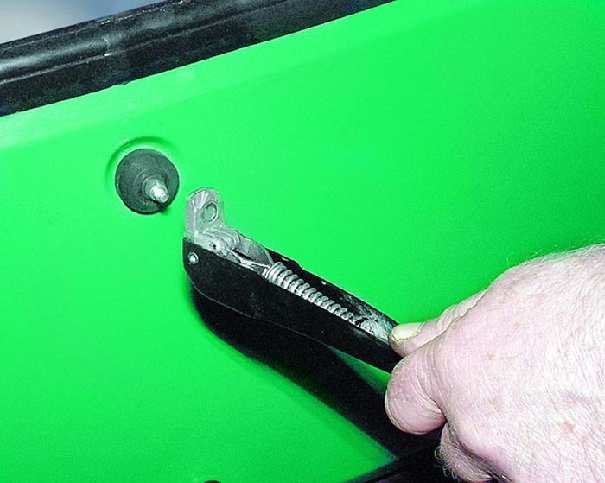

1. Отведите поводок щетки стеклоочистителя от стекла...	2. ...отверните гайку крепления поводка и...	3. ...снимите поводок с щеткой в сборе с вала моторедуктора стеклоочистителя.

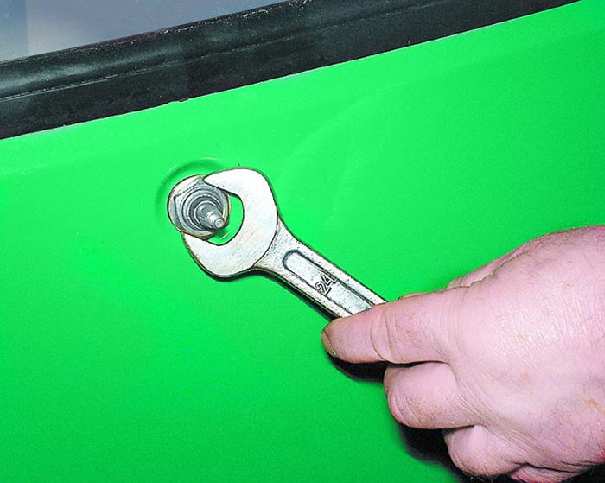

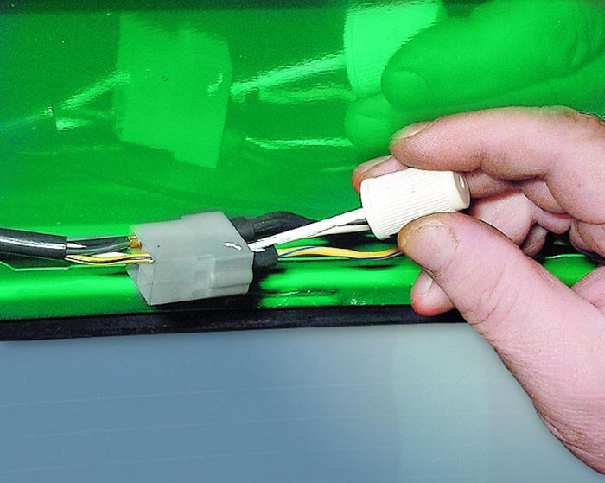

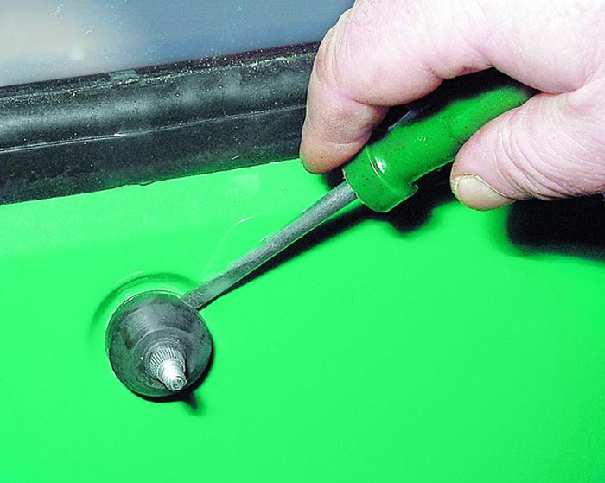

4. Снимите резиновый чехол с вала моторедуктора.	5. Отверните гайку крепления моторедуктора к задней двери.	6. Промаркируйте провода и места их подсоединения к колодке.

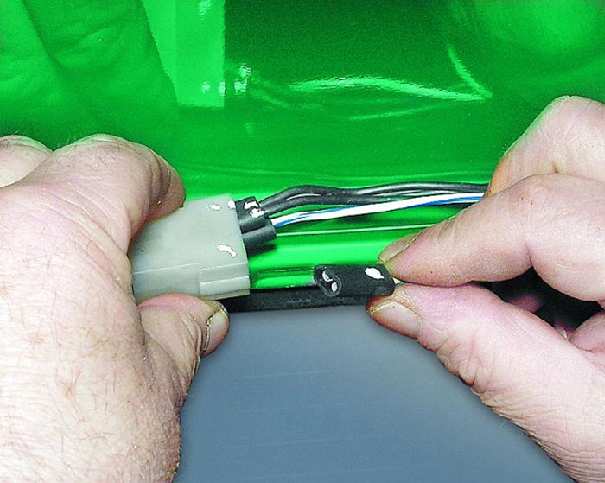

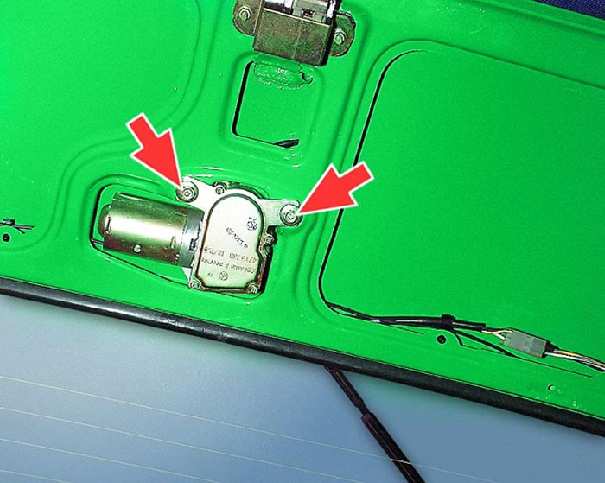

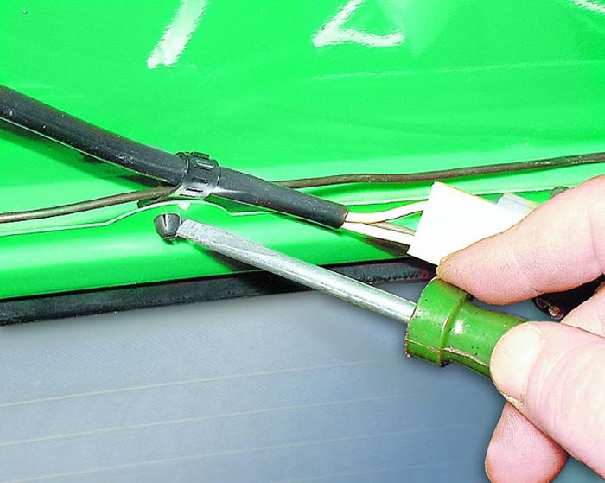

7. Отсоедините провода от колодки.	8. Отсоедините от задней двери держатель проводов.	9. Отверните два болта крепления моторедуктора к задней двери и...

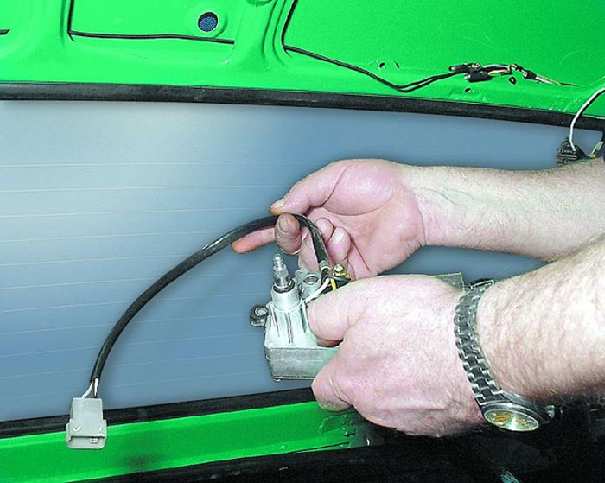

	10. ...снимите моторедуктор с автомобиля. Установку моторедуктора проводите в порядке, обратном снятию.
