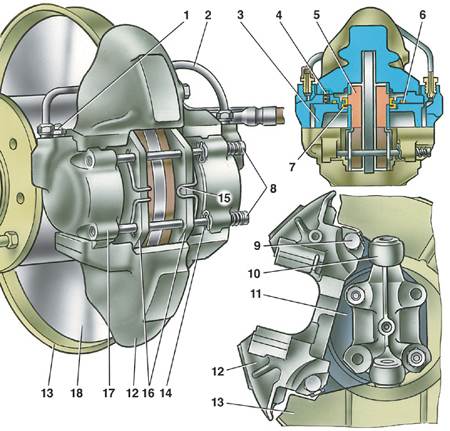

10.5.2. Снятие и установкаТормозной механизм переднего колеса
1 – штуцер для прокачки привода
тормозного механизма;
2 – соединительная трубка рабочих цилиндров;
3 – поршень колесного цилиндра;
4 – фиксатор колесного цилиндра;
5 – тормозная колодка;
6 – уплотнительное кольцо;
7 – пылезащитный колпачок;
8 – пальцы крепления колодок; |
9 – болт крепления суппорта к кронштейну;
10 – поворотный кулак;
11 – кронштейн крепления суппорта;
12 – суппорт;
13 – защитный кожух;
14 – шплинт;
15 – прижимная пружина колодки;
16 – тормозные колодки;
17 – колесный цилиндр;
18 – тормозной диск |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите переднюю часть автомобиля, установите
его на подставки и снимите колесо. |
| 2. Отверните штуцер, отсоедините от магистрали
гибкий шланг тормоза; заглушите отверстия шланга и стальной трубки,
чтобы предотвратить утечку тормозной жидкости. |
| 3. Вынув шплинты 14, а затем пальцы 8 с пружинами,
снимите пружины 15 и тормозные колодки 16. Колодки пометьте, чтобы
при сборке установить на прежние места. |
| 4. Разогнув стопорные пластины, отверните два
болта 9, которыми суппорт крепится к кронштейну, и снимите суппорт
12. |
Предупреждение
 Допускается
снятие тормозного механизма (без тормозного диска) в сборе с тормозными
колодками. При этом достаточно отсоединить шланг суппорта и отвернуть
болты 9 крепления суппорта.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка суппорта тормозного механизма
проводится в последовательности, обратной снятию. |
| 2. После установки восстановите уровень жидкости
в бачке и прокачайте систему для удаления воздуха. |
|
|
|
