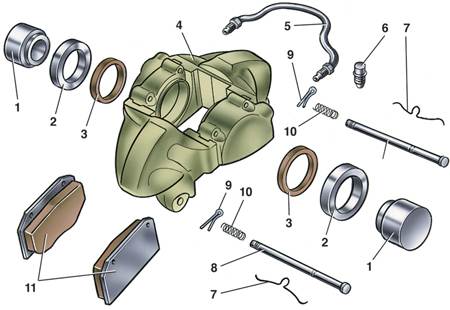

10.5.3. Разборка и сборка Детали суппорта тормозного механизма переднего колеса
1 – поршень;
2 – пылезащитный колпачок;
3 – уплотнительное кольцо;
4 – суппорт с цилиндрами;
5 – соединительная трубка тормозных цилиндров; |
6 – штуцер выпуска воздуха;
7 – прижимная пружина колодки;
8 – пальцы крепления тормозных колодок;
9 – шплинты;
10 – пружины;
11 – тормозные колодки |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините трубку 5 и снимите с цилиндров
пылезащитные колпачки 2. |
| 2. Затем, нагнетая струю сжатого воздуха через
впускное отверстие для тормозной жидкости, вытолкните поршни 1 из
цилиндров на суппорте 4 и выньте уплотнительные кольца 3 из цилиндров. |
| 3. Сборку переднего тормоза проводите в последовательности,
обратной разборке. |
| 4. Уплотнительные кольца, поршни и зеркало цилиндра
при сборке смазывайте тормозной жидкостью. |
| 5. После установки восстановите уровень тормозной
жидкости и прокачайте систему гидропривода тормозов. |
|
|
|
