10.3.4. Снятие, установка и регулировка крышки багажника

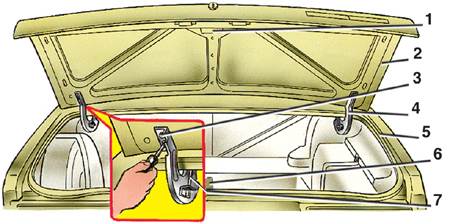

Крышка багажника

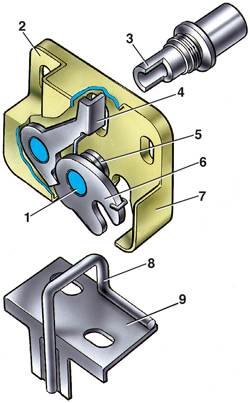

Замок багажника

1 – ось ротора; 2 – крышка корпуса замка; 3 – удлинитель привода замка; 4 – рычаг; 5 – пружина; 6 – ротор; 7 – корпус замка; 8 – фиксатор; 9 – пластина фиксатора

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снятие и установка крышки аналогичны снятию и установке капота, за исключением отсоединения упора. 2. Положение крышки 2 (см. рис. Крышка багажника) багажника регулируется так же, как и положение капота. 3. Если замок (см. рис. Замок багажника) крышки отпирается с трудом или не запирается, отрегулируйте положение замка, очертив контуры корпуса 7 замка. 4. Ослабьте гайки крепления замка. 5. Переместите замок в новое положение. 6. Слегка затяните гайки, проверьте работу и окончательно закрепите замок. 7Усилие дпя открывания крышки регулируется перестановкой концов торсионов 7 (см. рис. Крышка багажника) на один из фиксирующих зубцов петель 4.
