11.2.3. КузовВид отсека для запасного колеса автомо6иля ВАЗ-2104
|
|
Коврик и крышка с винтом крепления не показаны. |

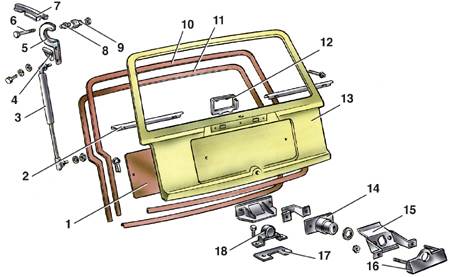

Дверь задка автомобиля ВАЗ-2104
1 – обивка двери;
2 – держатель обивки;
3 – упор двери задка с шарнирами;
4 – усилитель звена петли;
5 – звено петли двери;
6 – болт петли;
7 – кронштейн петли;
8 – втулка оси;
9 – кронштейн втулки;
|
10 – прокладка уплотнителя двери;
11 – уплотнитель проема двери;
12 – облицовка моторедуктора;
13 – дверь задка в сборе;
14 – замок двери;
15 – кронштейн крепления замка;
16 – ручка двери;
17 – регулировочная прокладка фиксатора;
18 – фиксатор замка двери |
Запасное колесо размещается в отдельном отсеке (см. рис. Вид
отсека для запасного колеса автомо6иля ВАЗ-2104) под грузовой платформой,
для доступа к нему необходимо убрать коврик, вывернуть винт с барашком, крепящим
колесо к полу отсека, и снять крышку.
Заднее сиденье измененной конструкции. Подушка и спинка сиденья откидываются
на петлях для увеличения пространства, занимаемого багажным отделением. Подушка
в откинутом положении защищает передние сиденья, спинка откидывается в горизонтальное
положение и служит опорной поверхностью для грузов.
Дверь задка (см. рис. Дверь задка автомобиля ВАЗ-2104)
одностворчатая, с верхним расположением петель, с неподвижным стеклом. В открытом
положении дверь удерживается газонаполненными телескопическими упорами 3. Наружная
ручка 16 двери задка снабжена замком 14 с ключом для отпирания двери снаружи.
Обивка 1 двери крепится вверху стальными держателями 2, а по остальному периметру
– пластмассовыми пружинными держателями.
|
