9.5.3. Разборка и сборка вентилятора

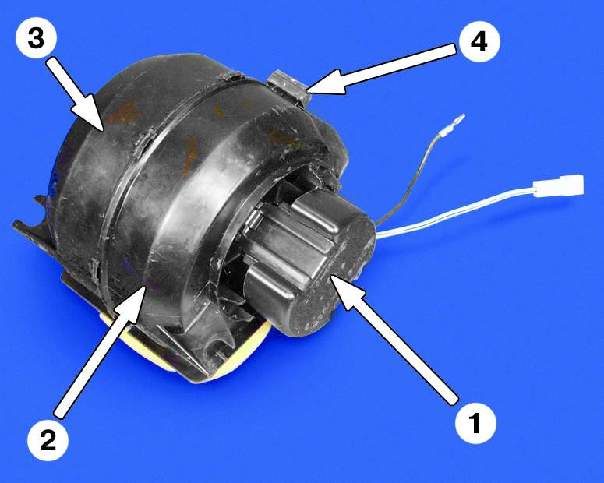

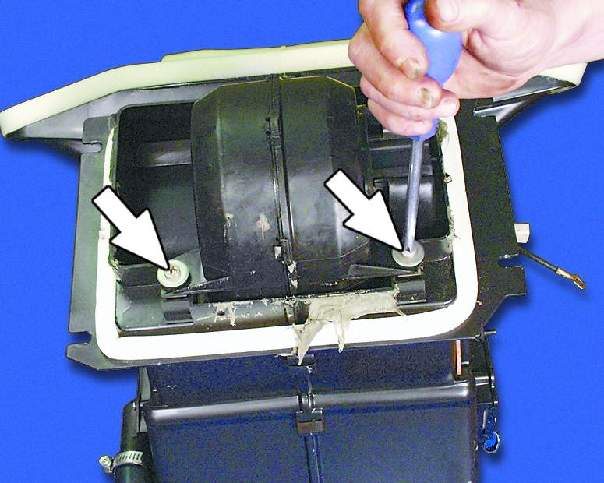

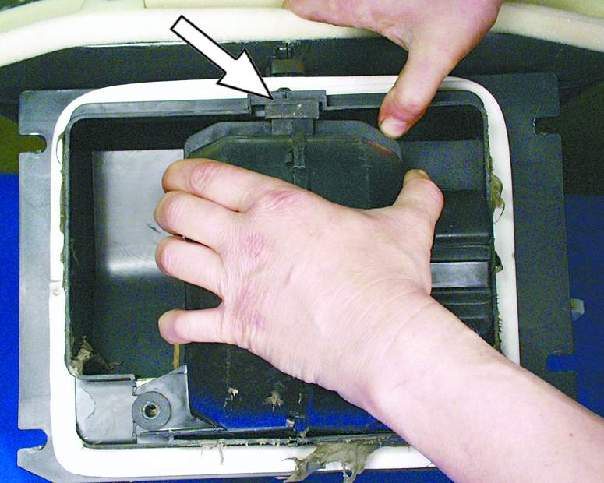

1. Отверните два винта крепления вентилятора отопителя.

2. Снимите вентилятор, выведя его опору из зацепления.

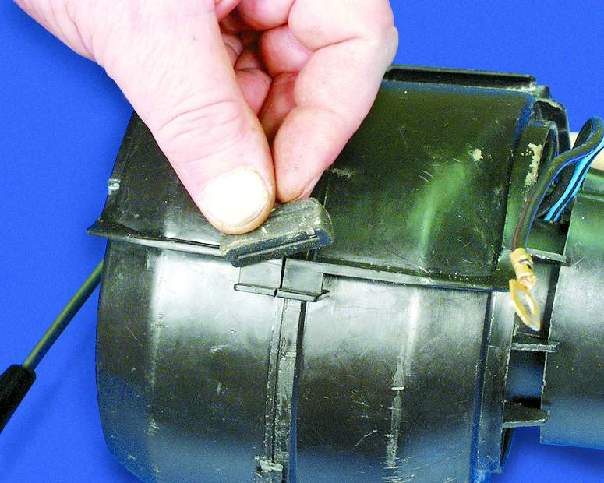

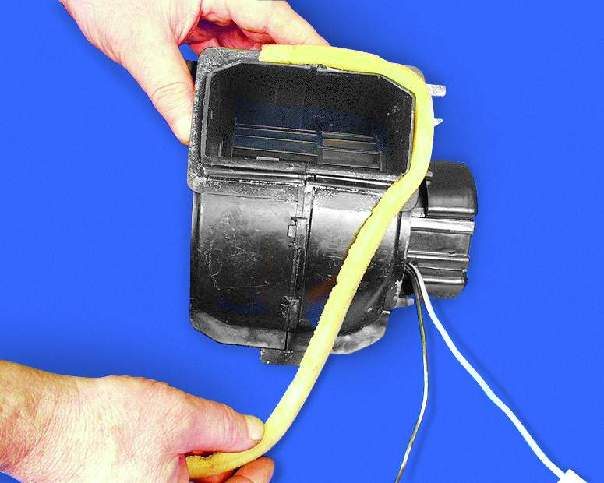

3. Отклейте поролоновый уплотнитель с правого кожуха вентилятора.

4. Снимите опору с кожуха вентилятора.

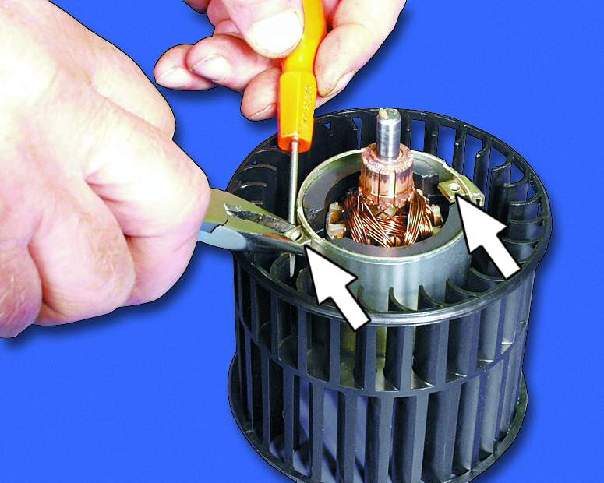

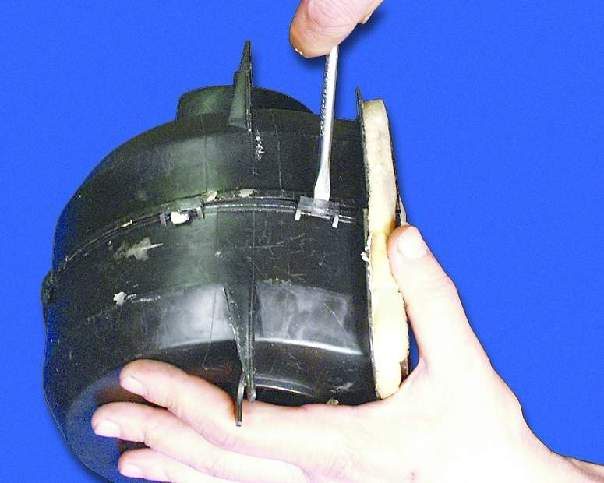

5. Подцепив отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления...

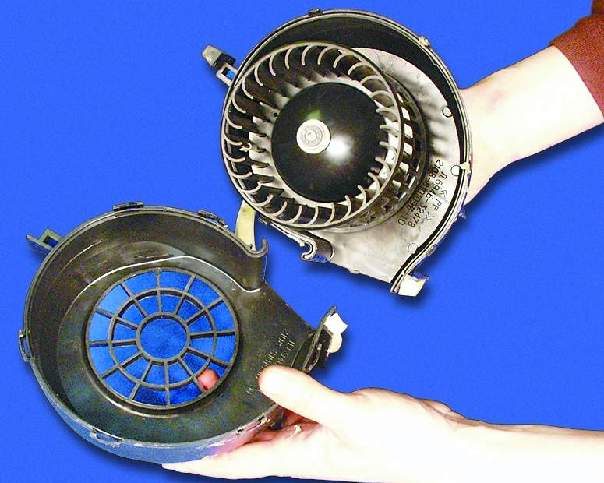

6. ...и разъедините части кожуха.

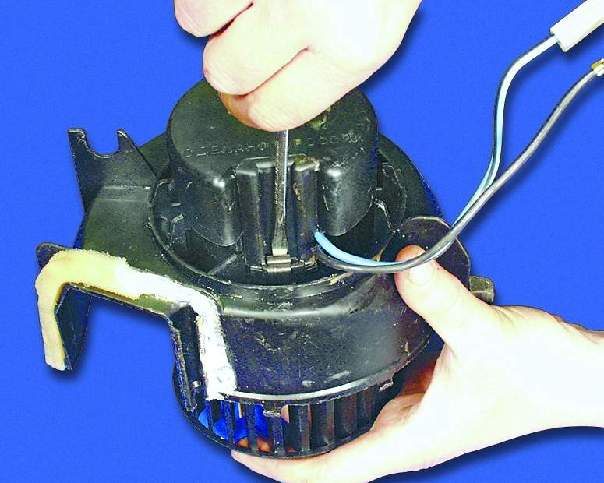

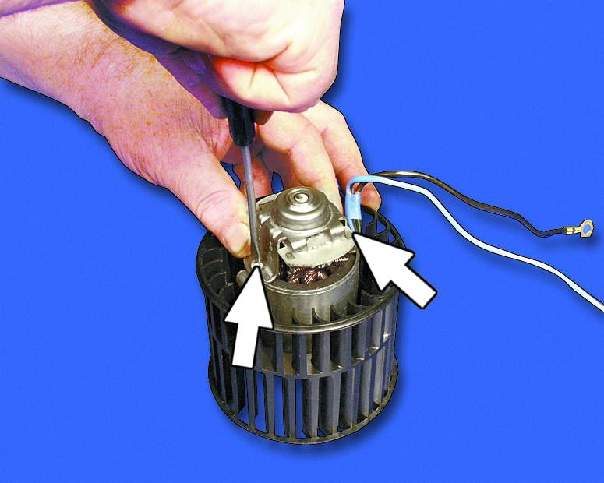

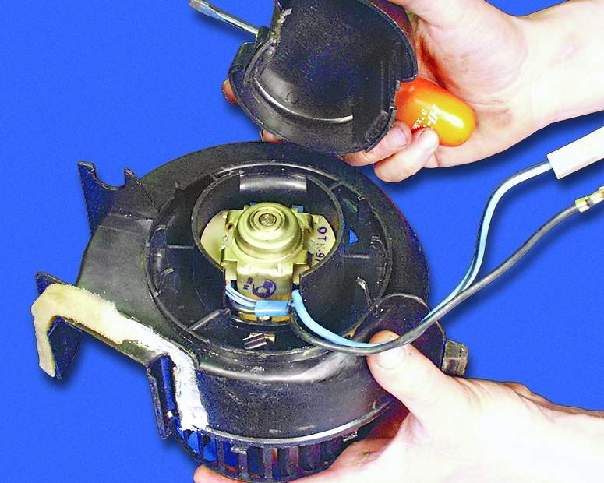

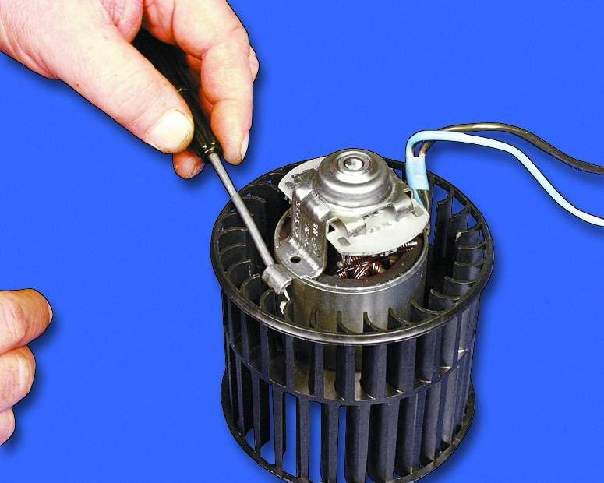

7. Отстегните две пружинные защелки, поддев их отверткой.

8. Снимите крышку двигателя.

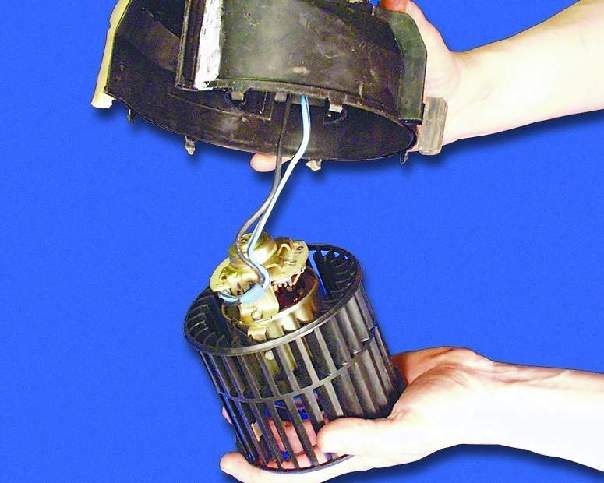

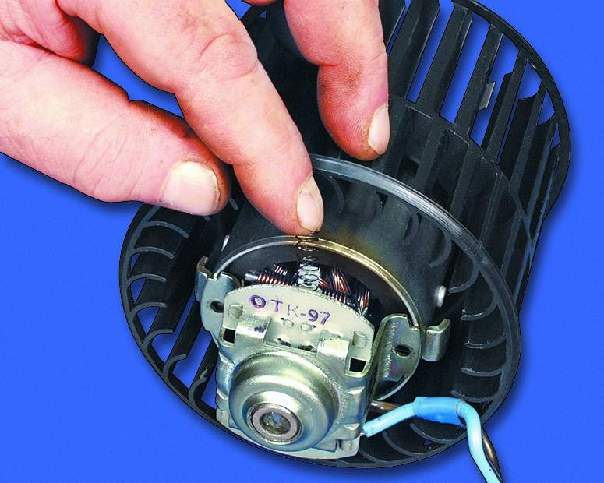

9. Выньте двигатель с крыльчаткой вентилятора.

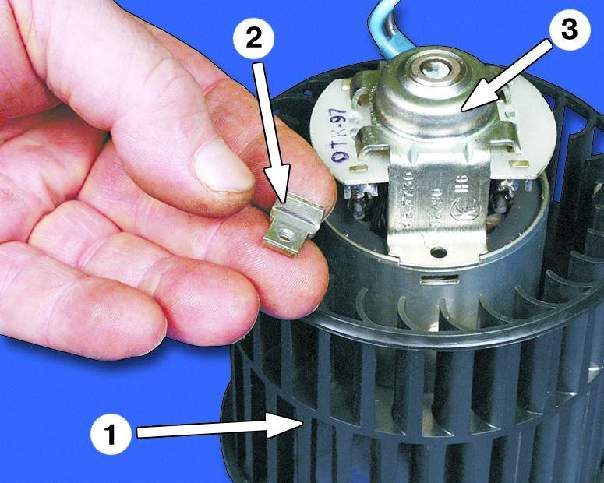

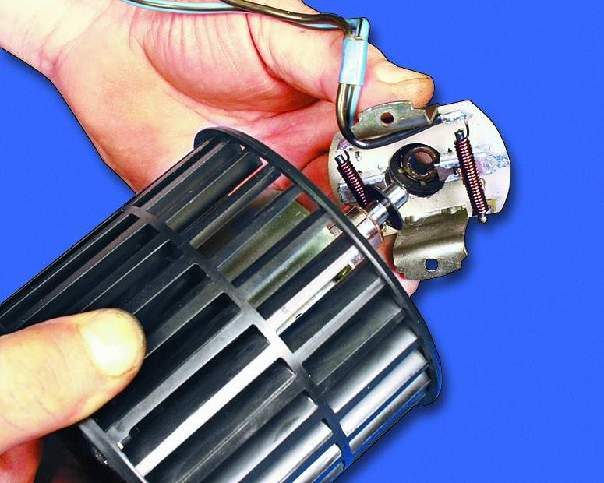

1 – крыльчатка вентилятора 2 – закладная гайка 3 – щеткодержатель

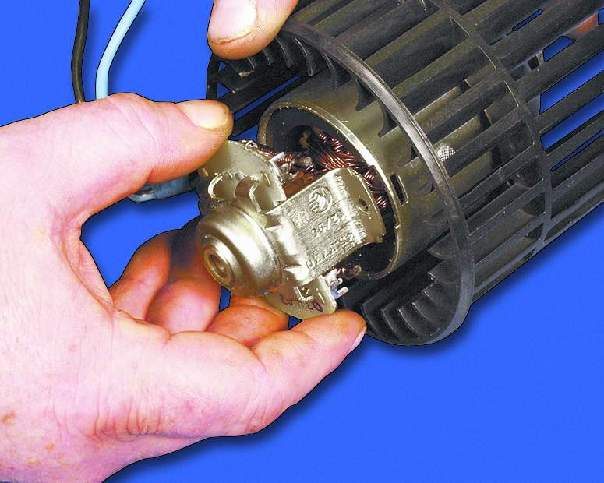

Предупреждение

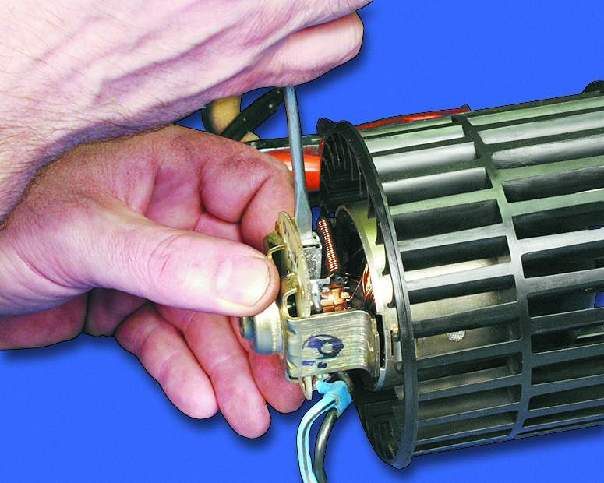

10. Отверните два винта крепления щеткодержателя.

11. Выньте две закладные гайки.

12. Снимите щеткодержатель.

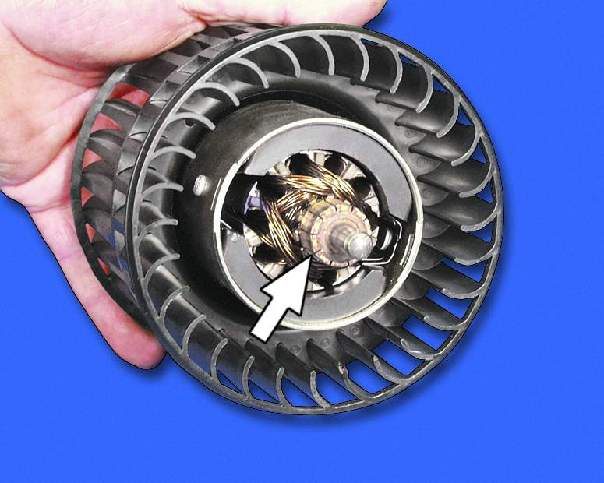

13. Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания – зачистите коллектор мелкой шкуркой. При остальных неисправностях - замените двигатель.

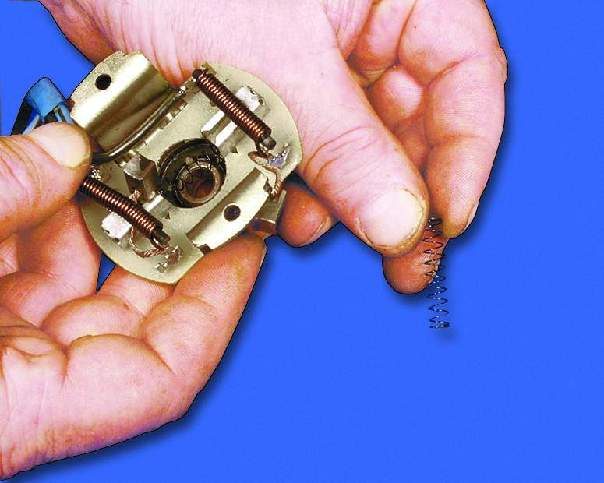

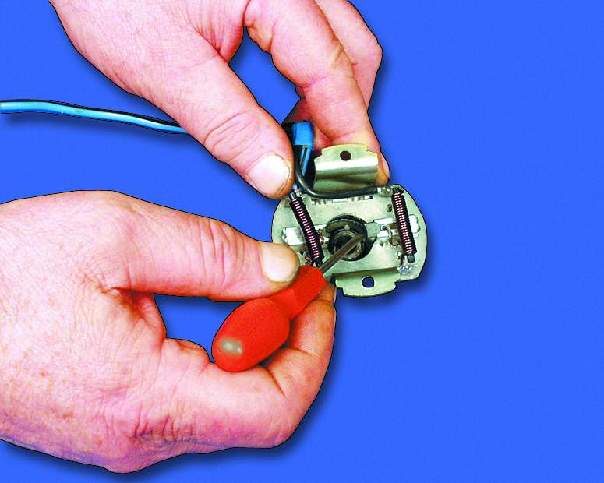

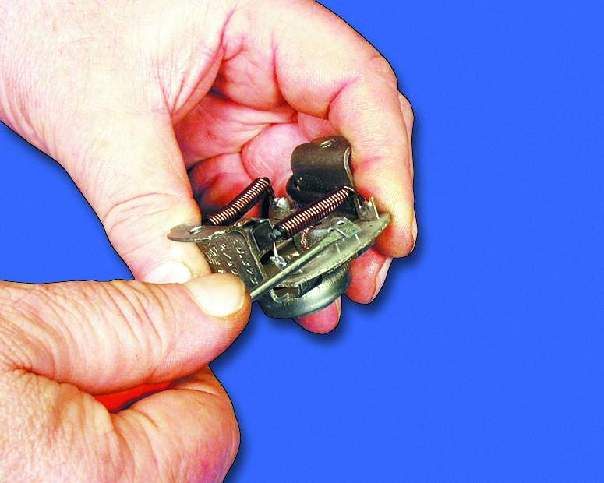

14. Выньте пружины из направляющих щеток.

15. Вставьте две закладные гайки.

16. Наденьте на вал изоляционную шайбу.

17. Осторожно отогните края направляющих.

18. Вставьте до упора щетки в направляющие.

19. Установите щеткодержатель на двигатель.

20. Вставьте пружины щеток в направляющие.

21. Загните края направляющих.

22. Наденьте два пружинных зажима на закладные гайки.

23. Вставьте двигатель в левый кожух вентилятора.

24. Установите крышку двигателя и зафиксируйте его пружинными зажимами (см. примечание).

Примечание

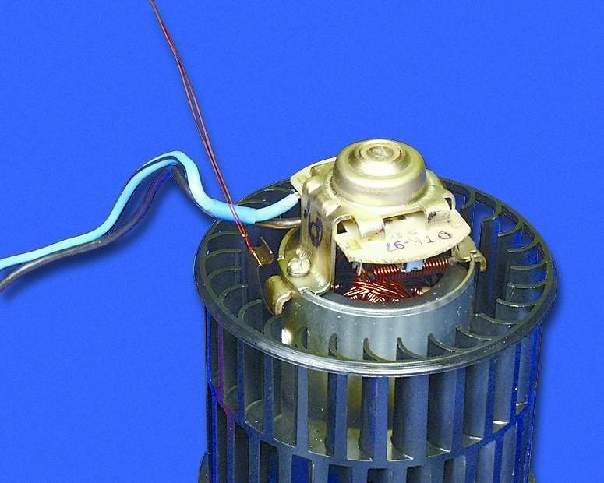

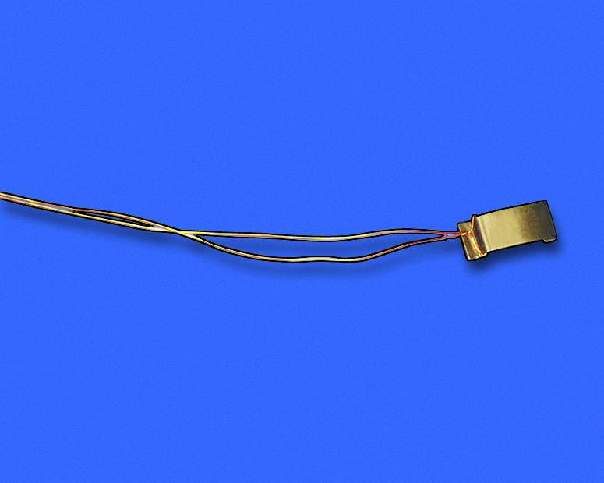

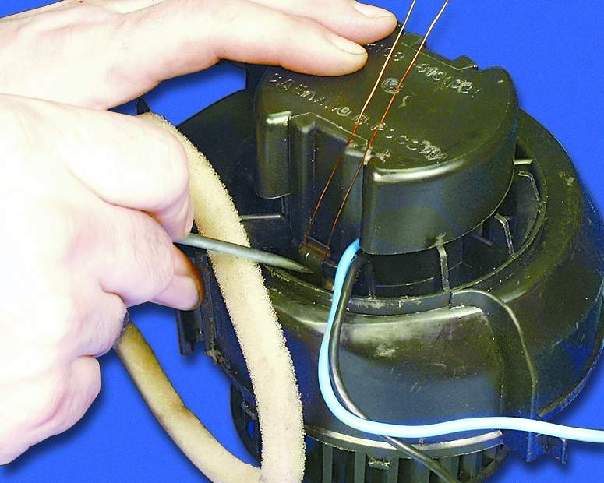

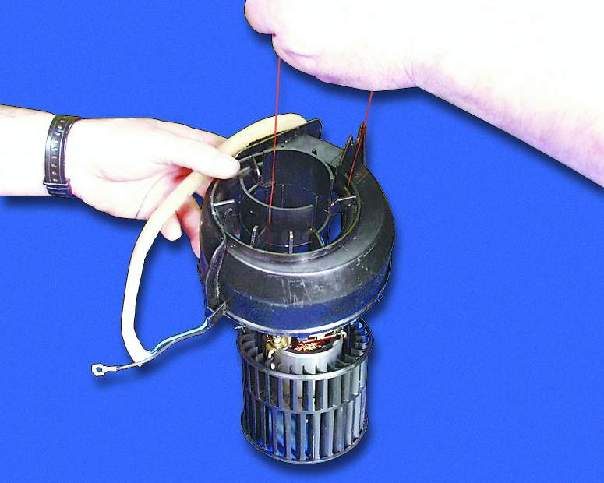

Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора.

25. Соедините и защелкните между собой левый и правый кожухи вентилятора. Наденьте на выступы кожухов пластмассовую опору.

26. Приклейте к кожуху вентилятора поролоновый уплотнитель.

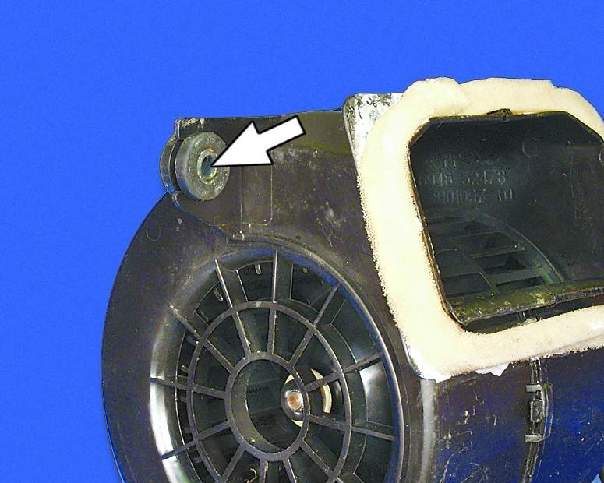

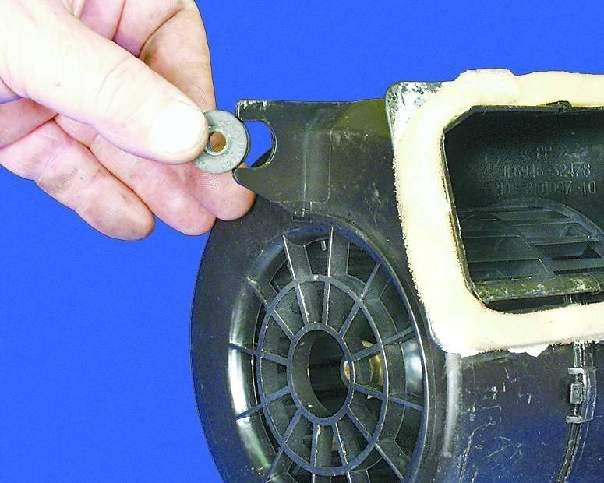

27. Перед установкой осмотрите резиновые подушки, замените порванные или потерявшие упругость.

28. Обратите внимание, чтобы в подушки были вставлены пластмассовые распорные втулки.
