7.2.26. Снятие CO-потенциометра

ПОРЯДОК ВЫПОЛНЕНИЯ

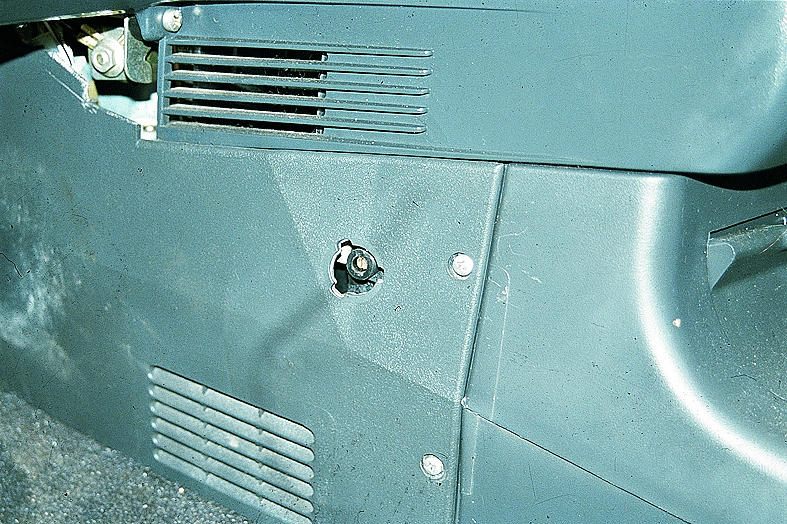

Крестообразной отверткой отворачиваем два винта крепления левого щитка облицовки тоннеля пола.

Снимаем щиток.

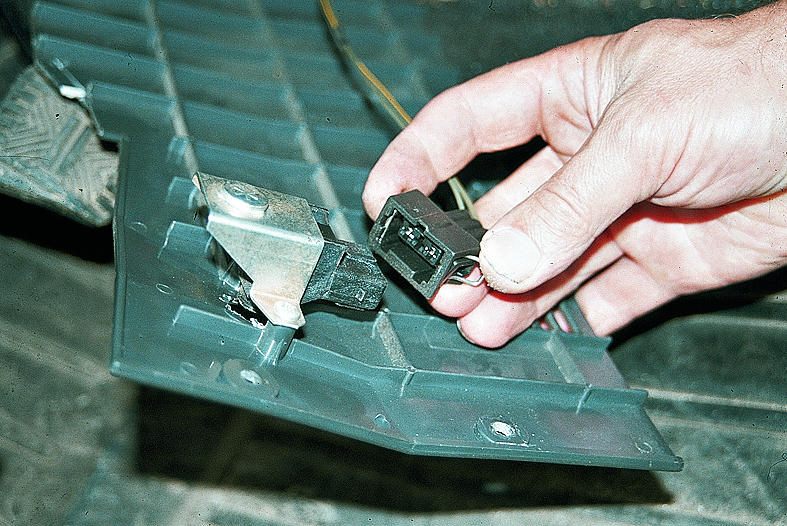

Сжав пружинный фиксатор, отсоединяем разъем СО-потенциометра.

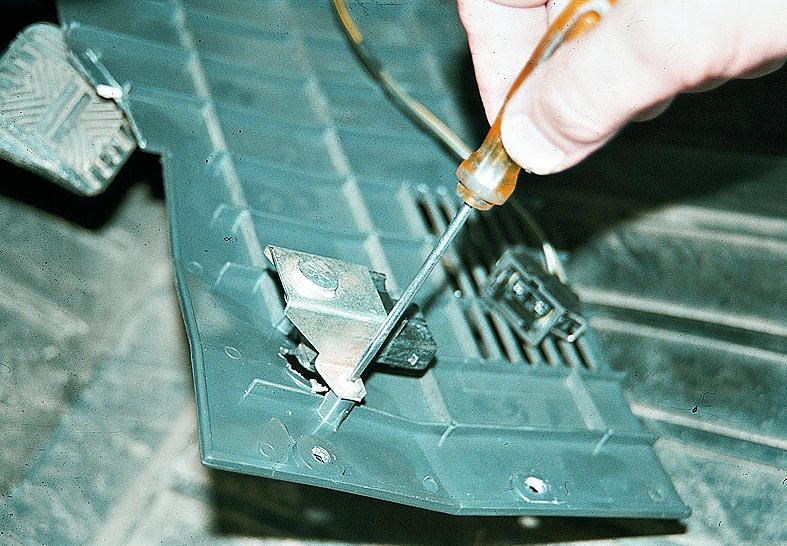

Крестообразной отверткой отворачиваем два самореза крепления потенциометра к щитку.

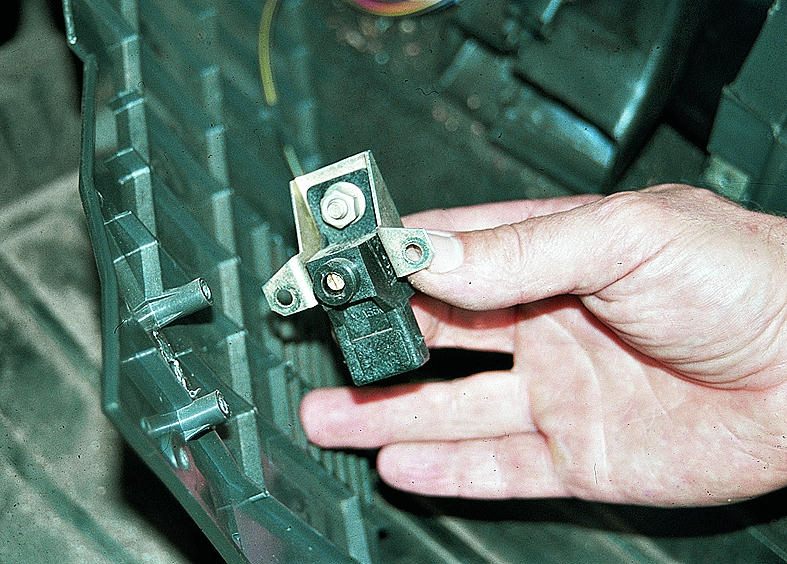

Снимаем СО-потенциометр.

Устанавливаем СО-потенциометр в обратной последовательности.

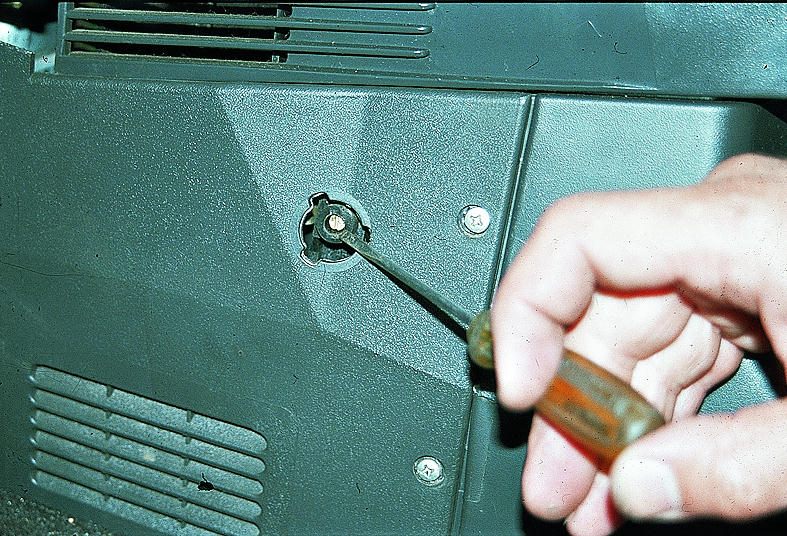

Регулируется содержание СО в отработавших газах (с помощью газоанализатора) вращением потенциометра.
