2.15.7. Топливные форсунки

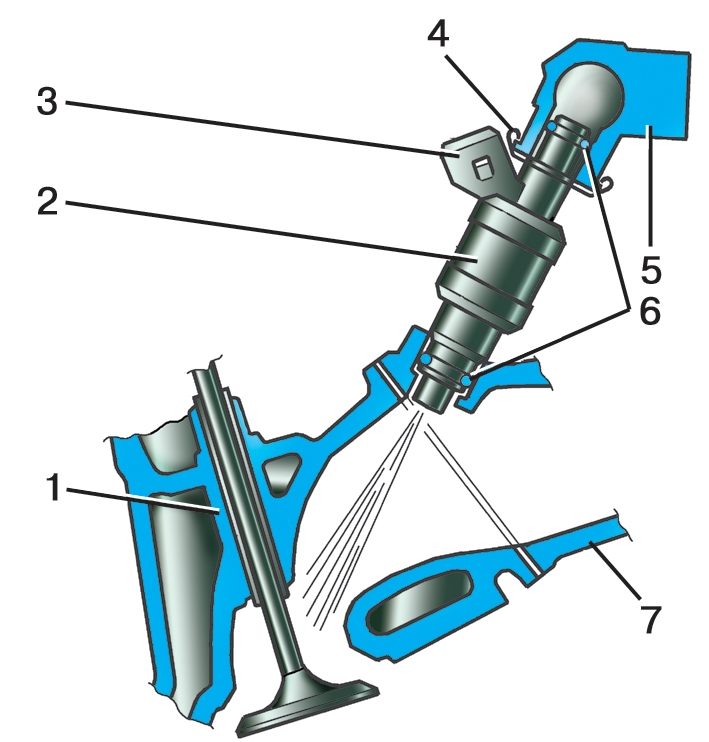

Рис. 2.83. Установка топливной форсунки: 1 – впускной клапан; 2 – форсунка; 3 – штепсельный разъем; 4 – фиксатор; 5 – рампа форсунок; 6 – уплотнительные кольца; 7 – впускная труба

Форсунка (рис. 2.83) системы распределенного впрыска представляет собой электромагнитное устройство, дозирующее подачу топлива под давлением во впускную трубу двигателя.

Форсунки закреплены на рампе с помощью пружинных фиксаторов 4. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами 6, которые всегда надо заменять новыми при снятии и установке форсунок.

Форсунка, у которой произошел прихват клапана в частично открытом состоянии, вызывает потерю давления после выключения двигателя, поэтому на некоторых двигателях будет наблюдаться увеличение времени прокрутки.

Кроме того, форсунка с прихваченным клапаном может вызвать калильное зажигание, так как некоторое количество топлива будет попадать в двигатель после того, как он заглушен.
