7.10. Снятие датчика детонации

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем генератор (см. Снятие и разборка генератора 9412.3701 впрыскового двигателя).

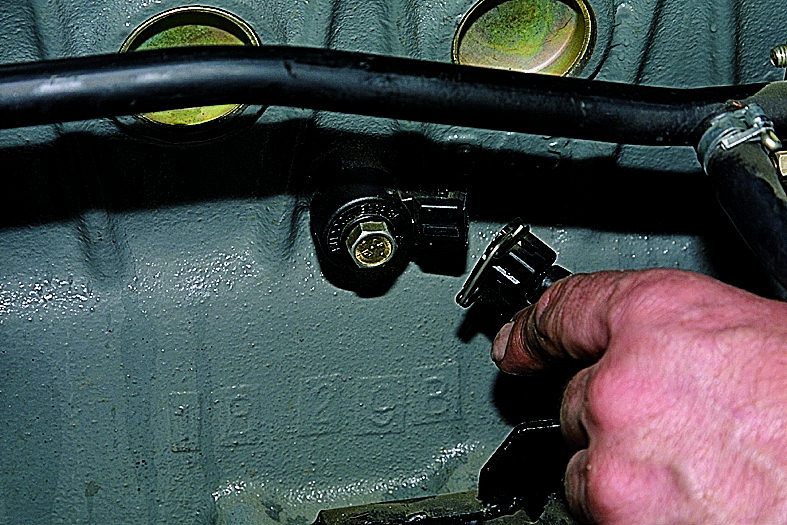

Выключив зажигание,…

…отсоединяем разъем датчика.

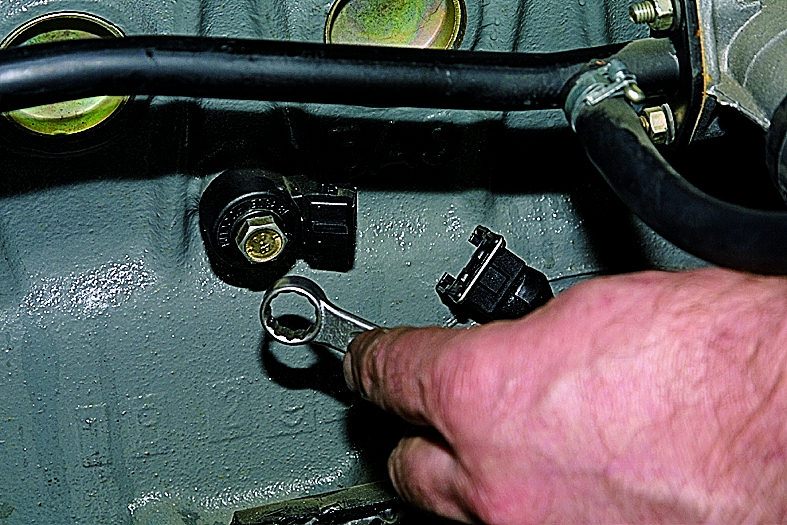

Накидным ключом «на 13» отворачиваем болт крепления датчика к блоку цилиндров…

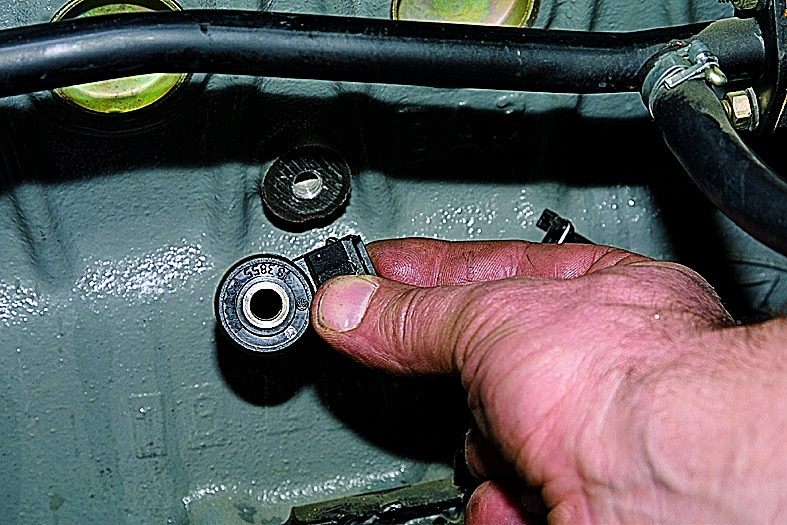

…и снимаем датчик.

На фото 1–3 приемная труба и корпус воздушного фильтра для наглядности сняты.
Перед установкой датчика очищаем поверхность его прилегания на блоке цилиндров.
Устанавливаем датчик в обратной последовательности. Момент затяжки болта крепления датчика 20–25 Н.м.
