Отсоединяем «минусовой» провод аккумуляторной батареи.
Для доступа к предохранителям и диагностическому разъему системы управления двигателем…
|

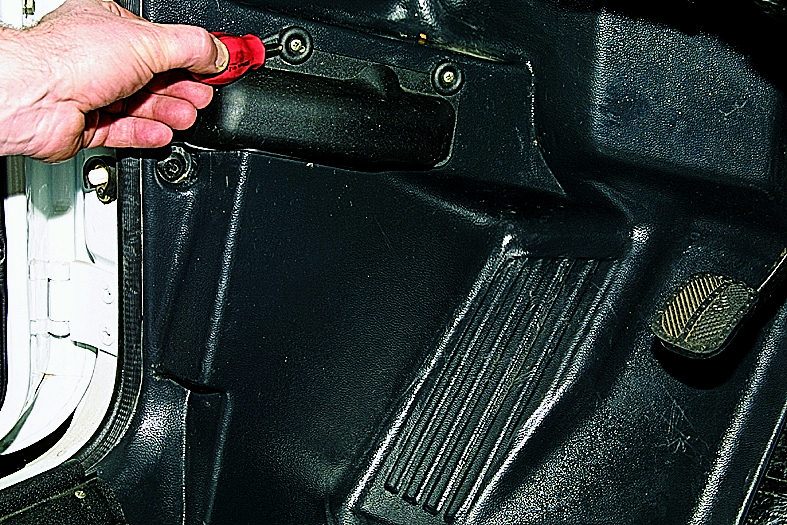

…крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.
|
|

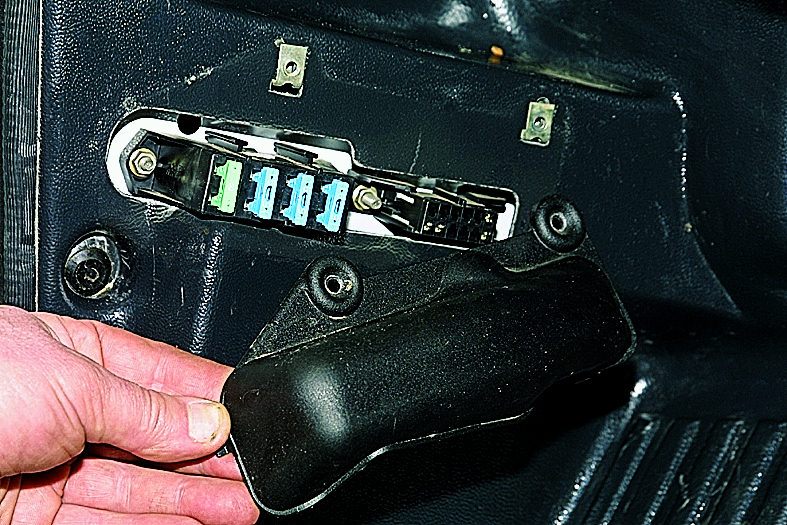

Снимаем кожух.
|
|

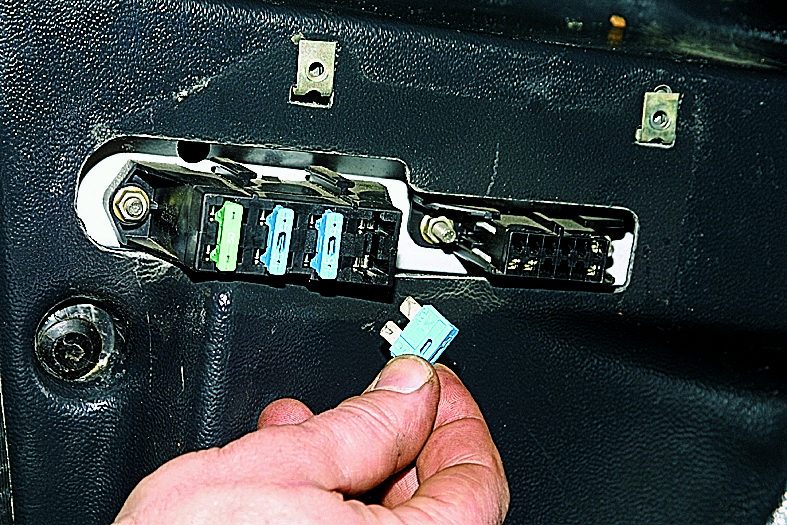

Извлекаем предохранитель.
|
Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.
Для снятия блока предохранителей…
|

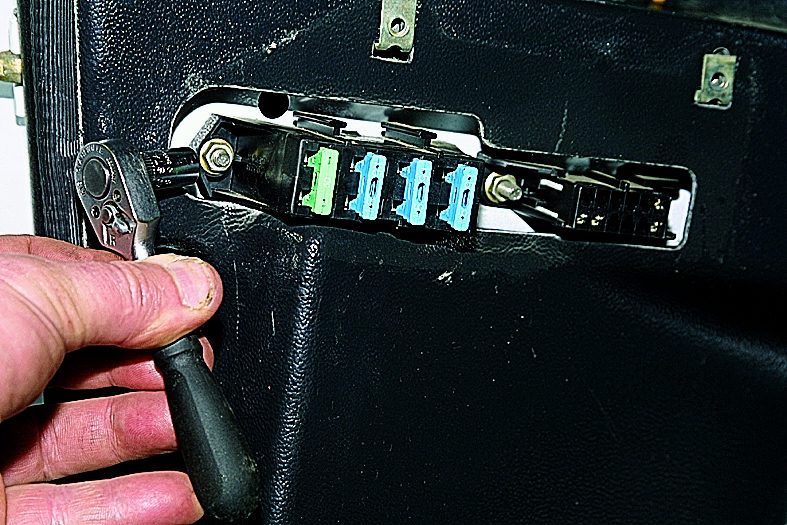

…головкой «на 8» отворачиваем две гайки крепления блока…
|
|

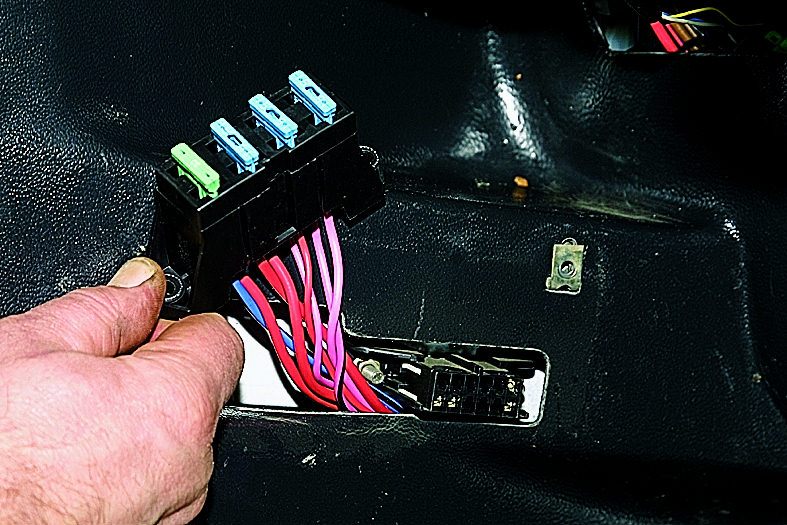

...и снимаем его.
|
Устанавливаем блок предохранителей в обратной последовательности.
|

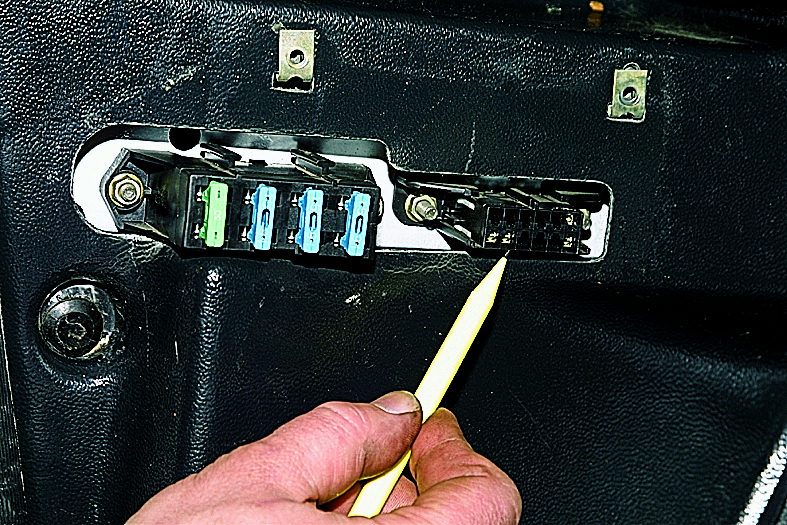

Рядом с блоком предохранителей находится диагностический разъем.
|
|
