7.9. Снятие датчика массового расхода воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

Выключив зажигание,…

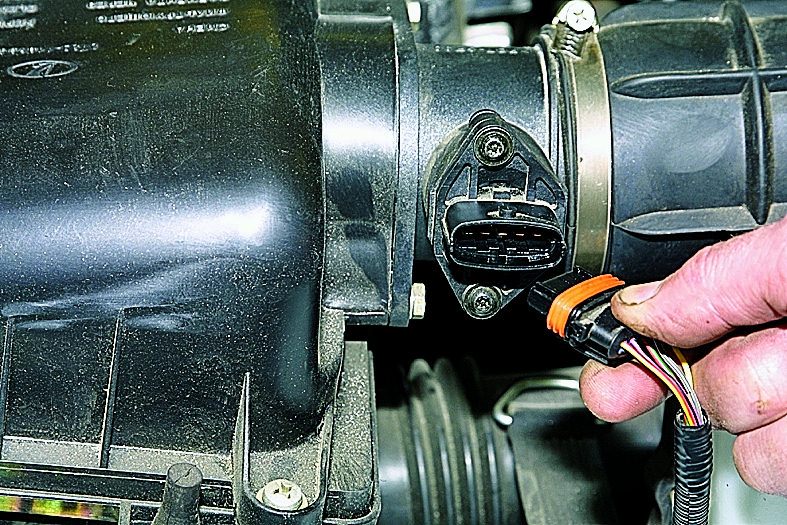

…отсоединяем электрический разъем датчика.

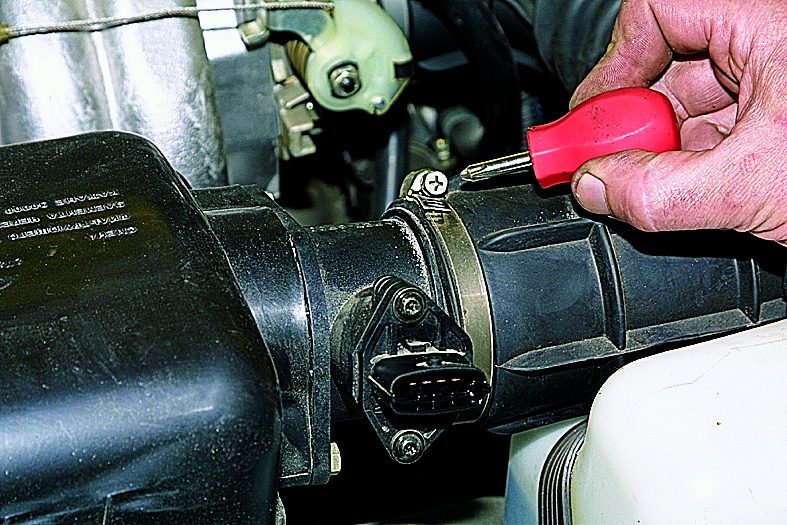

Крестообразной отверткой ослабляем хомут крепления подводящего шланга…

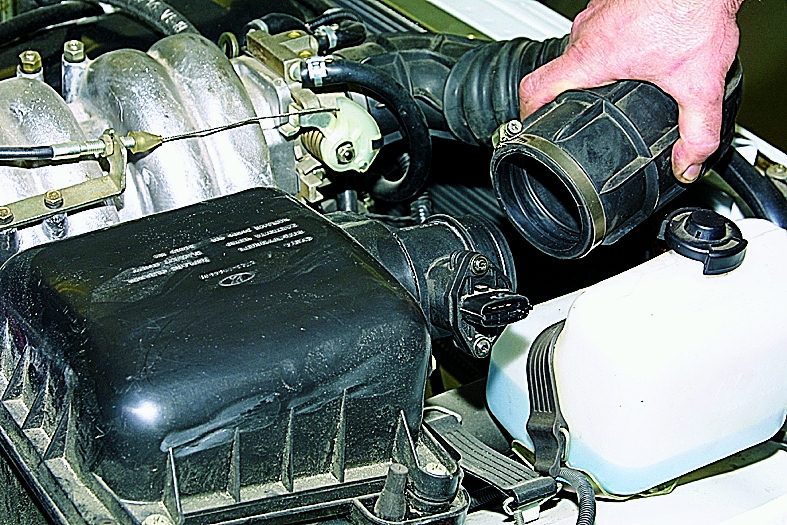

…и снимаем его с патрубка датчика массового расхода воздуха.

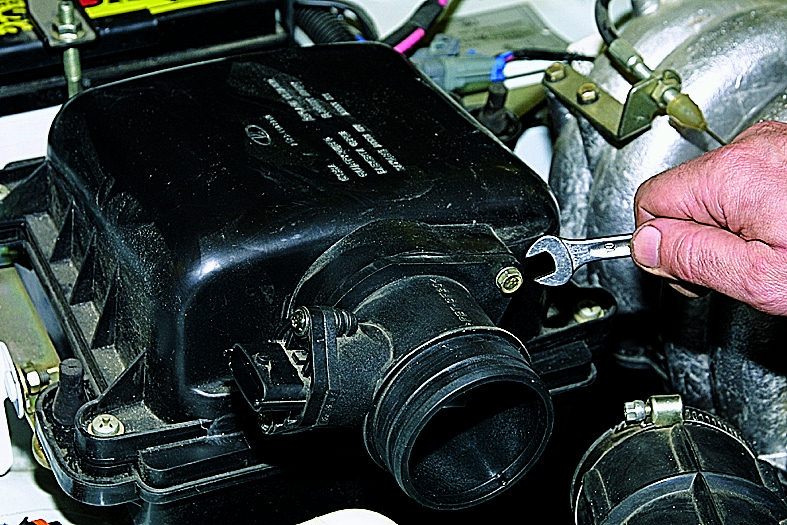

Ключом «на 10» отворачиваем два болта крепления датчика к корпусу воздушного фильтра.

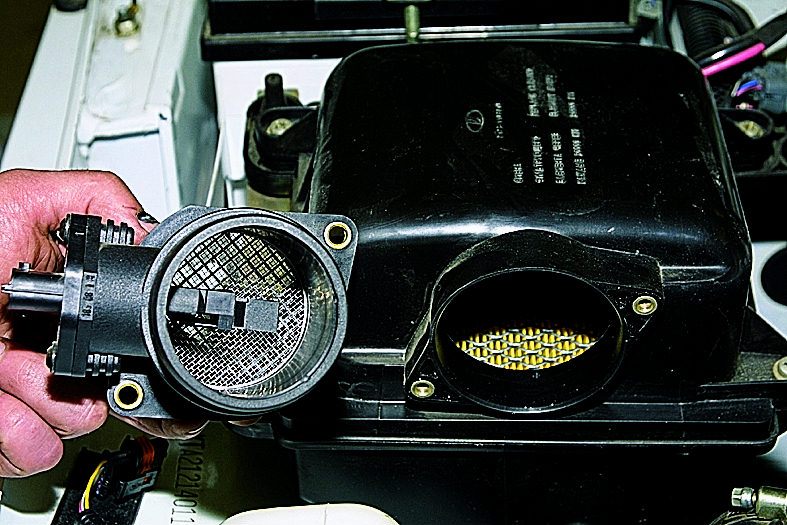

Снимаем датчик массового расхода воздуха,…

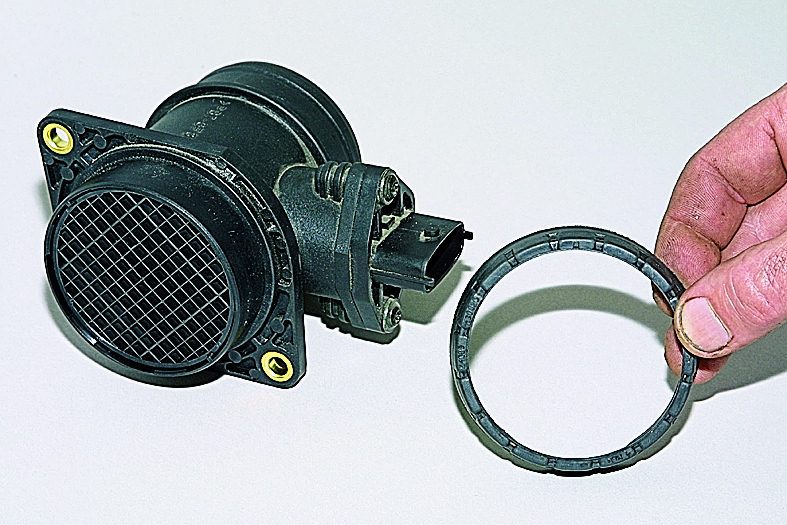

…и уплотнитель датчика.

Устанавливаем датчик в обратной последовательности. Момент затяжки болтов 8–11 Н.м.
