3.1.7. Замена датчика уровня топлива

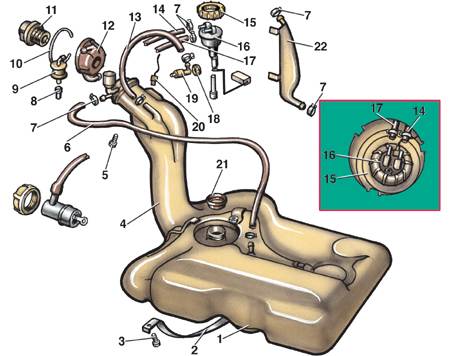

Топливный бак

1 – топливный бак;
2 – хомут крепления топливного бака;
3 – болт крепления топливного бака;
4 – наливная труба;
5 – болт крепления наливной трубы;
6 – шланг вентиляции топливного бака;
7 – хомут;
8 – втулка;
9 – гравитационный клапан;
10 – распорное кольцо;
11 – пробка топливного бака;

12 – уплотнитель заливной горловины;
13 – шланг;
14 – трубка обратного слива топлива;
15 – гайка крепления датчика;
16 – датчик уровня топлива;
17 – топливопровод к топливному насосу;
18 – гайка крепления клапана;
19 – воздушный клапан;
20 – провод от заливной трубы на «массу»;
21 – уплотнительное кольцо;
22 – расширительный бачок

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Вынуть коврик пола багажника и снять крышку, закрывающую датчик уровня топлива.

3. Отсоединить от датчика 16 соединительную колодку с проводами.

4. Отсоединить шланги 14 и 17 от датчика 16.

5. Отвернуть гайку 15 и вынуть из топливного бака датчик 16.

6. Снять уплотнительное кольцо 21.

7. Установить датчик 16 с новым уплотнительным кольцом 21. Повернуть датчик так, чтобы совместились метки на датчике и топливном баке.

8. Завернуть гайку 15.

9. Подсоединить к датчику шланги 14 и 17.

10. Подсоединить электрическую соединительную колодку.

11. Установить крышку в полу багажника и коврик пола багажника.
