13.7. Блок управления отопителем и кондиционером

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

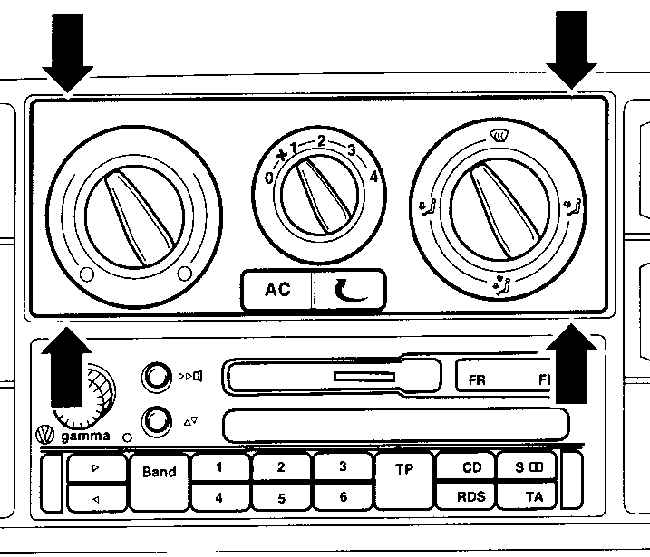

	1. Снимите декоративную панель блока управления отопителем и кондиционером. Для этого, используя отвертку с тонки лезвием, отожмите фиксаторы, расположен ные по углам панели.

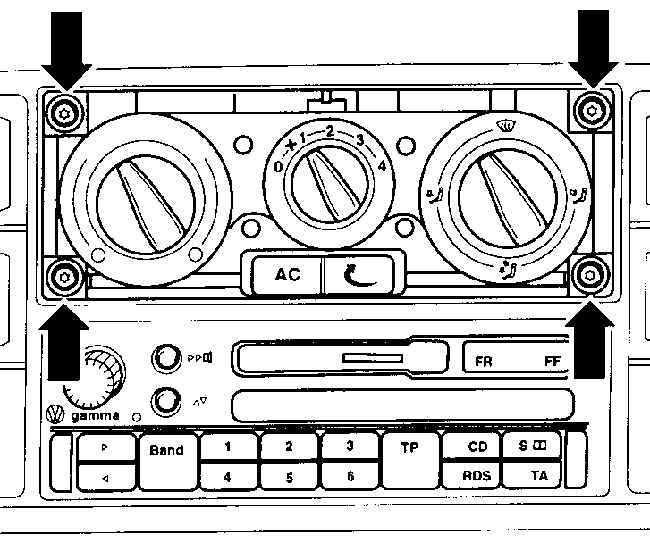

	2. Отвинтите 4 винта, крепящие блок управления отопителем и кондиционером.
3. Отсоедините от блока управления электрические разъемы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой проверьте плавность хода тросов управления и, при необходимости, замените их.
2. Для облегчения идентификации оболочки тросов управления имеют разный цвет.

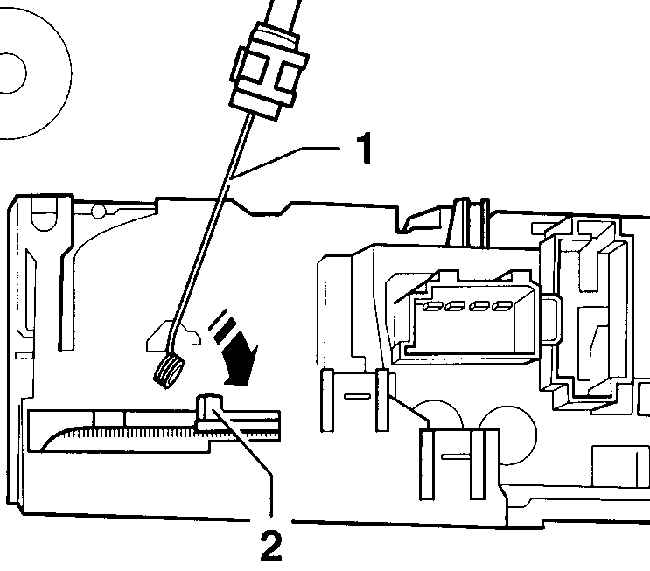

	3. Оденьте закругленные концы тросов (1) на рычаги (2) управления отопителем и кондиционером, а оболочки тросов закрепите на корпусе блока управления.
4. Подсоедините к блоку управления электрический разъем.
5. Вставьте блок управления вместе с подсоединенными тросами в панель приборов.
6. Установите и привинтите двумя винтами панель отопителя.
7. Ввинтите четыре винта, крепящие блок управления отопителем и кондиционером.
8. Вставьте декоративную панель блока управления до четкой ее фиксации.
