13.9. Вентилятор отопителя

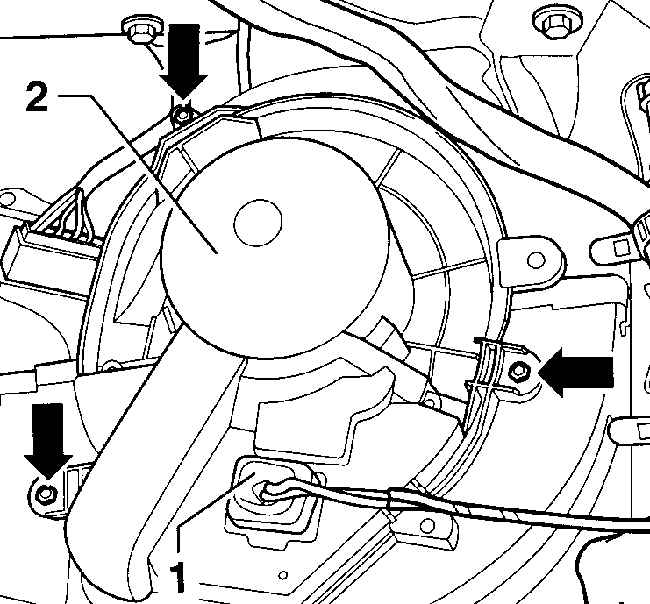

Расположение винтов крепления вентилятора отопителя

1 – электрический разъем,
2 – корпус вентилятора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижнюю отделку панели приборов со стороны пассажира.

2. Отсоедините электрический разъем от вентилятора отопителя.

3. Отвинтите три винта и, перемещая вниз, снимите вентилятор с блока отопителя.

4. При необходимости снимите двигатель вентилятора отопителя с корпуса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите вентилятор в блок отопителя и закрепите его винтами.

2. Подсоедините к вентилятора отопителя электрический разъем.

3. Установите нижнюю отделку панели приборов со стороны пассажира.
