6.3.1. Проверка подачи напряжения

Для проверки необходимо выполнить следующее:

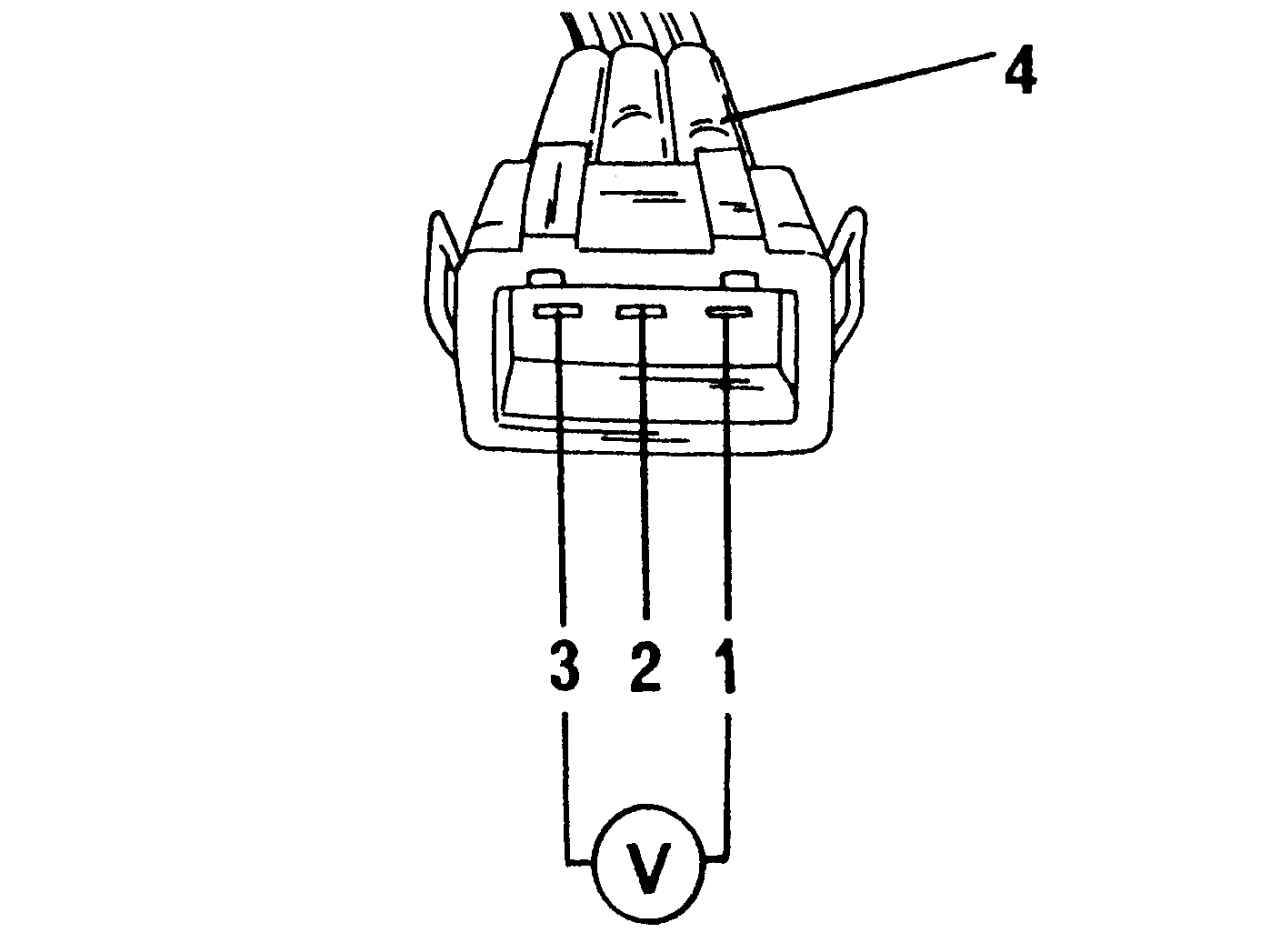

Рис. 127. Проверка подачи электропитания на электрический разъем трансформатора цепи зажигания: 1, 2, 3 — контакты; 4 — основной разъем питания

- отсоединить штекер от трансформатора. Установить штекер в положении, показанном на рис. 127, и подключить вольтметр к контактам 1 и 3;

- включить зажигание и проверить, чтобы напряжение составляло не менее 11 В (обычно оно равно 12–14 В);

- если показание напряжения отсутствует, то выключить зажигание и проверить прохождение тока между контактом 1 и «массой».
