8.4.1. Сборка ведомого вала

При необходимости замены ведомого вала или его подшипника ведомый вал подлежит регулировке, как описано ниже.

Сборка вала проводится в последовательности, обратной разборке. Помимо регулировки необходимо обратить внимание на следующее:

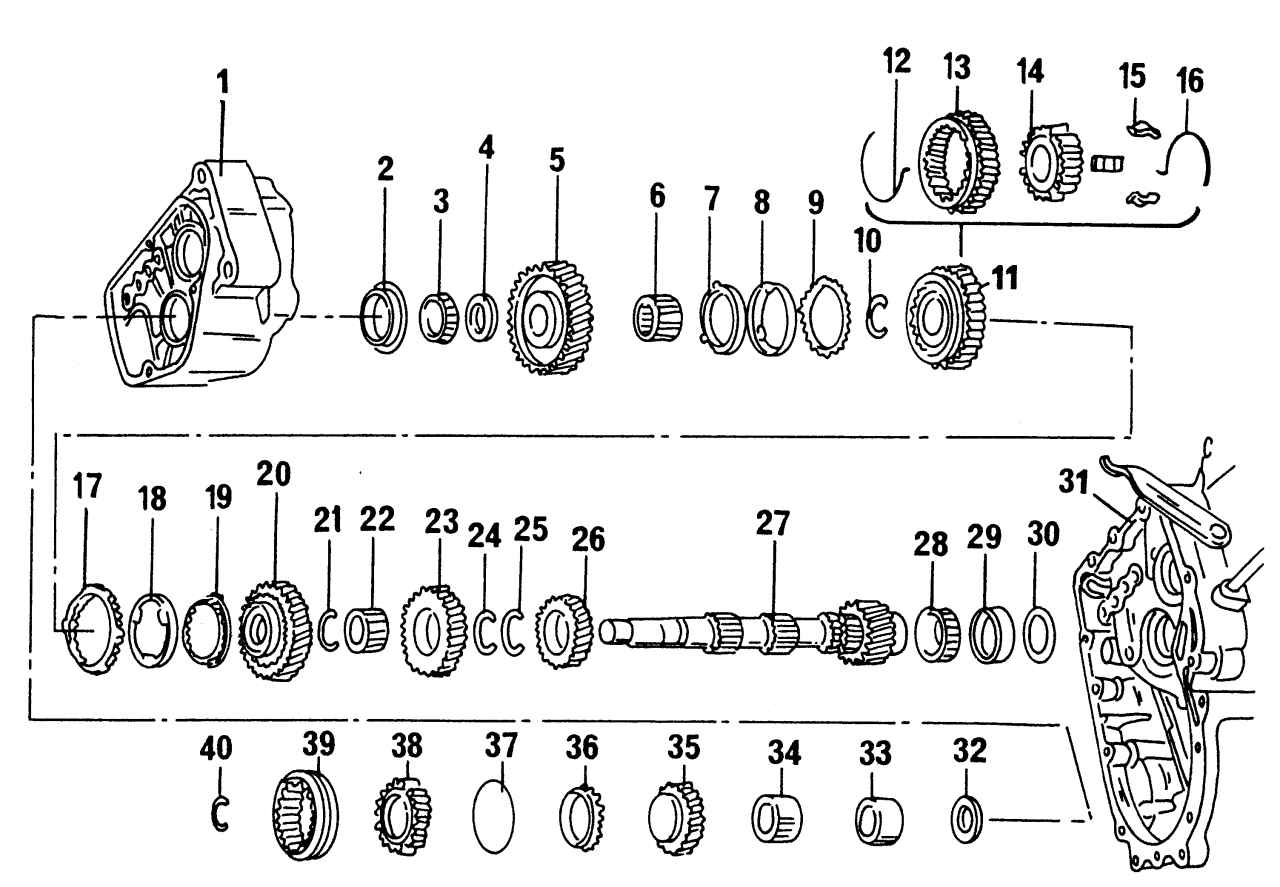

Рис. 185. Детали ведомого вала: 1 — картер коробки передач; 2 — установочное упорное кольцо подшипника, наружное; 3 — конический роликовый подшипник; 4 — регулировочная шайба; 5 — шестерня включения первой передачи; 6 — игольчатый подшипник; 7 — внутреннее кольцо синхронизатора первой передачи; 8 — наружное кольцо синхронизатора первой передачи; 9 — кольцо синхронизатора первой передачи; 10 — упорное кольцо; 11 — синхронизатор (скользящая муфта и ступица переключения первой/ второй передачи; 12 — пружина синхронизатора; 13 — скользящая муфта; 14 — ступица синхронизатора; 15 — сухари; 16 — пружина синхронизатора; 17 — кольцо синхронизатора второй передачи; 18 — наружное кольцо синхронизатора второй передачи; 19 — внутреннее кольцо синхронизатора второй передачи; 20 — шестерня второй передачи; 21 — упорное кольцо; 22 — игольчатый подшипник шестерни второй передачи; 23 — шестерня третьей передачи; 24 — упорное кольцо; 25 — упорное кольцо; 26 — шестерня четвертой передачи; 27 — ведомый вал; 28 — конический подшипник; 29 — установочное упорное кольцо подшипника; 30 — компенсационные шайбы (необходимо подбирать); 31 — картер сцепления; 32 — установочное упорное кольцо; 33 — втулка игольчатого подшипника; 34 — игольчатый подшипник пятой шестерни; 35 — шестерня пятой передачи; 36 — кольцо синхронизатора пятой передачи; 37 — пружина синхронизатора; 38 — ступица синхронизатора пятой передачи; 39 — скользящая муфта пятой передачи; 40 — упорное кольцо

Ведомый вал представлен на рис. 185) измеряется (см. ниже);

- запрессовать конический роликовый подшипник 28 на конец вала;

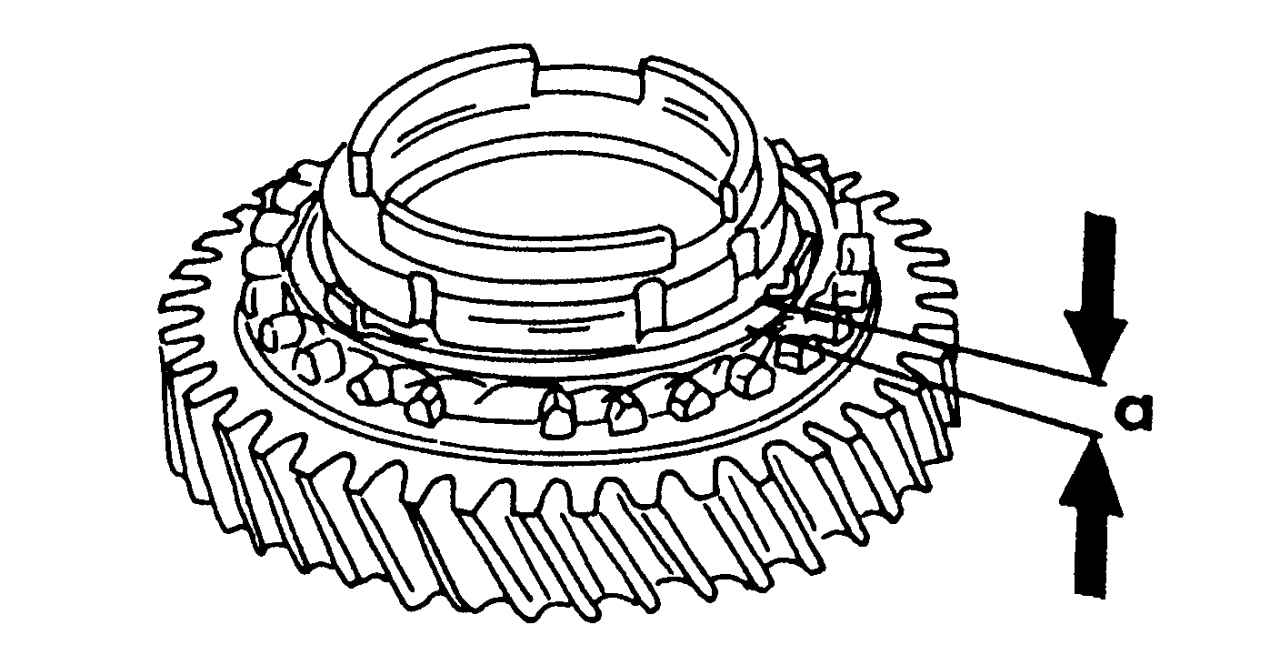

Рис. 187. Измерение зазора между внутренним кольцом синхронизатора и шестерней

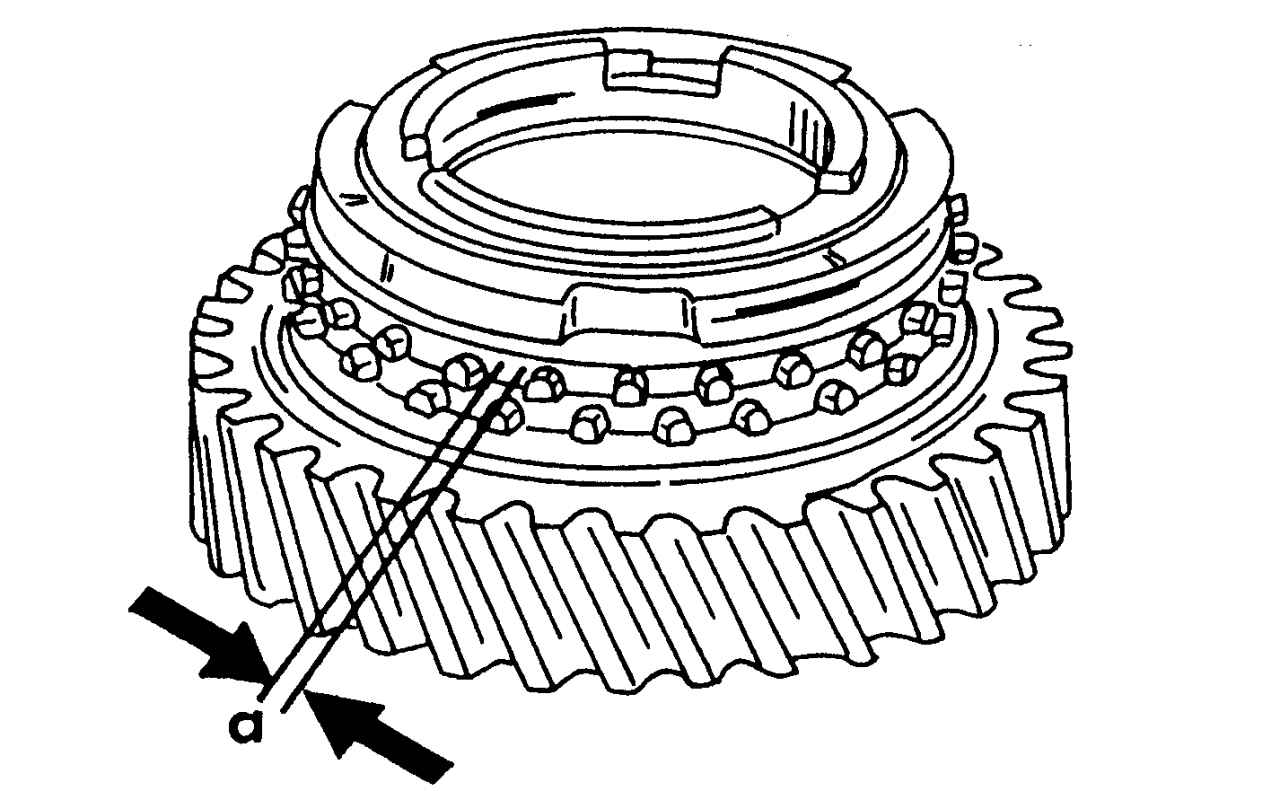

Рис. 188. Измерение зазора между находящимися под усилением деталями синхронизатора

- перед сборкой вала проверить кольцо синхронизатора первой и второй передачи на износ. Измерения проводить дважды. Сначала нажимать на внутреннее кольцо в сторону конической поверхности шестерни передачи и измерить с помощью контактного щупа зазор а (рис. 187). Допустимый зазор (предел износа) составляет 0,3 мм (у нового 0,75–1,25 мм). При втором измерении нажатие следует проводить на кольцо синхронизатора, наружное и внутреннее кольца в направлении конической поверхности шестерни передачи и с помощью контактного щупа измерить зазор а (рис. 188). Допустимый зазор (предел износа) составляет 0,5 мм (у нового 1,2–1,8 мм).

Сборку ведомого вала необходимо проводить следующим образом.

Собрать детали синхронизатора второй передачи согласно рис. 189 в следующем порядке:

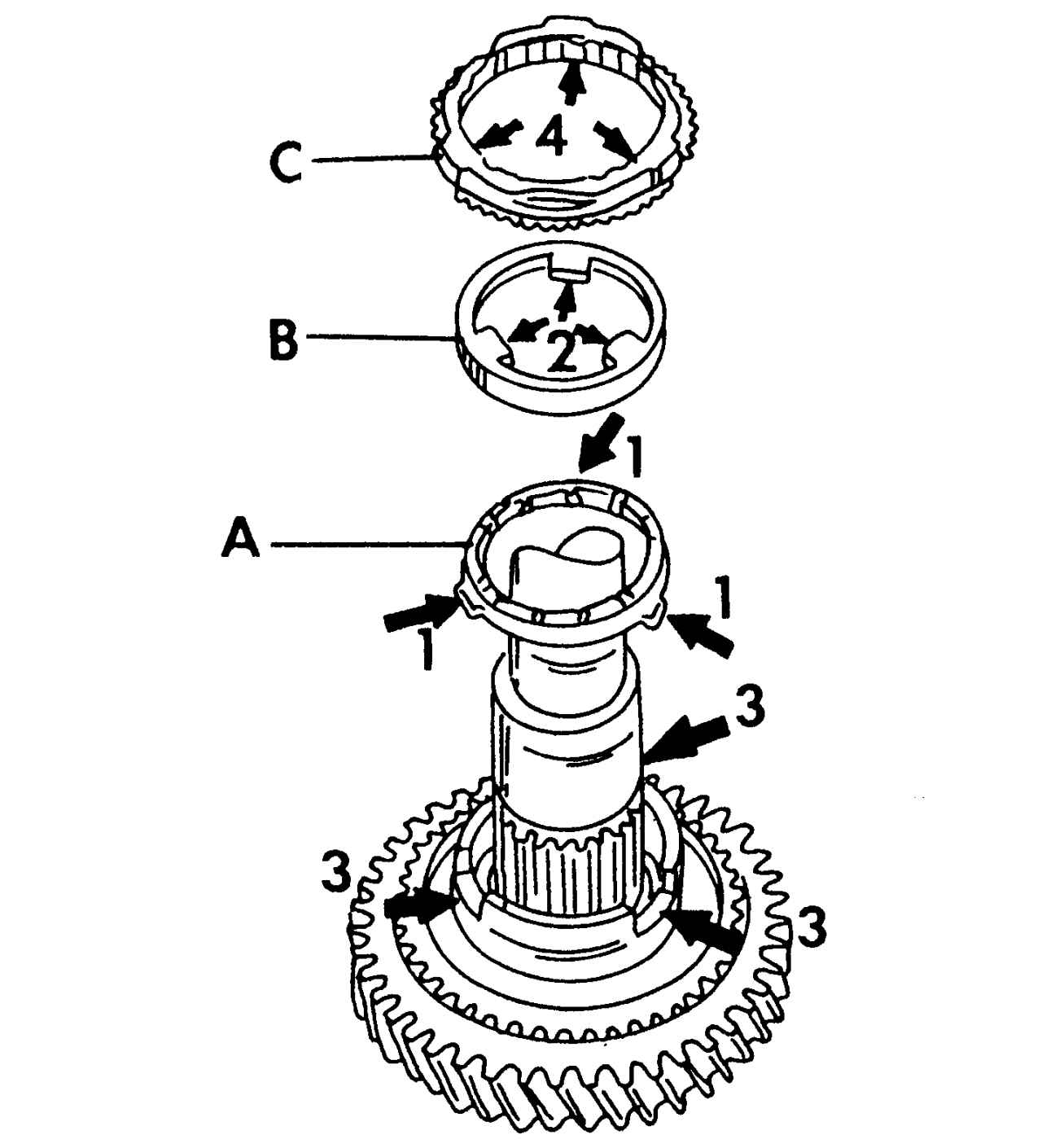

Рис. 189. Сборка синхронизатора второй передачи: А — внутреннее кольцо; В — наружное кольцо; 1, 2, 3 — стрелки

- установить внутреннее кольцо А на шестерню второй передачи. Скошенные выступы (стрелка 1) должны быть обращены в сторону наружного кольца В;

- установить наружное кольцо В. Выступы (стрелка 2) должны входить в канавки шестерни передачи (стрелка 3);

- установить кольцо синхронизатора С. Пазы должны войти в зацепление с внутренним кольцом в местах, отмеченных стрелкой 1;

- установить три стопора в ступицу передачи, а скользящую муфту — на ступицу;

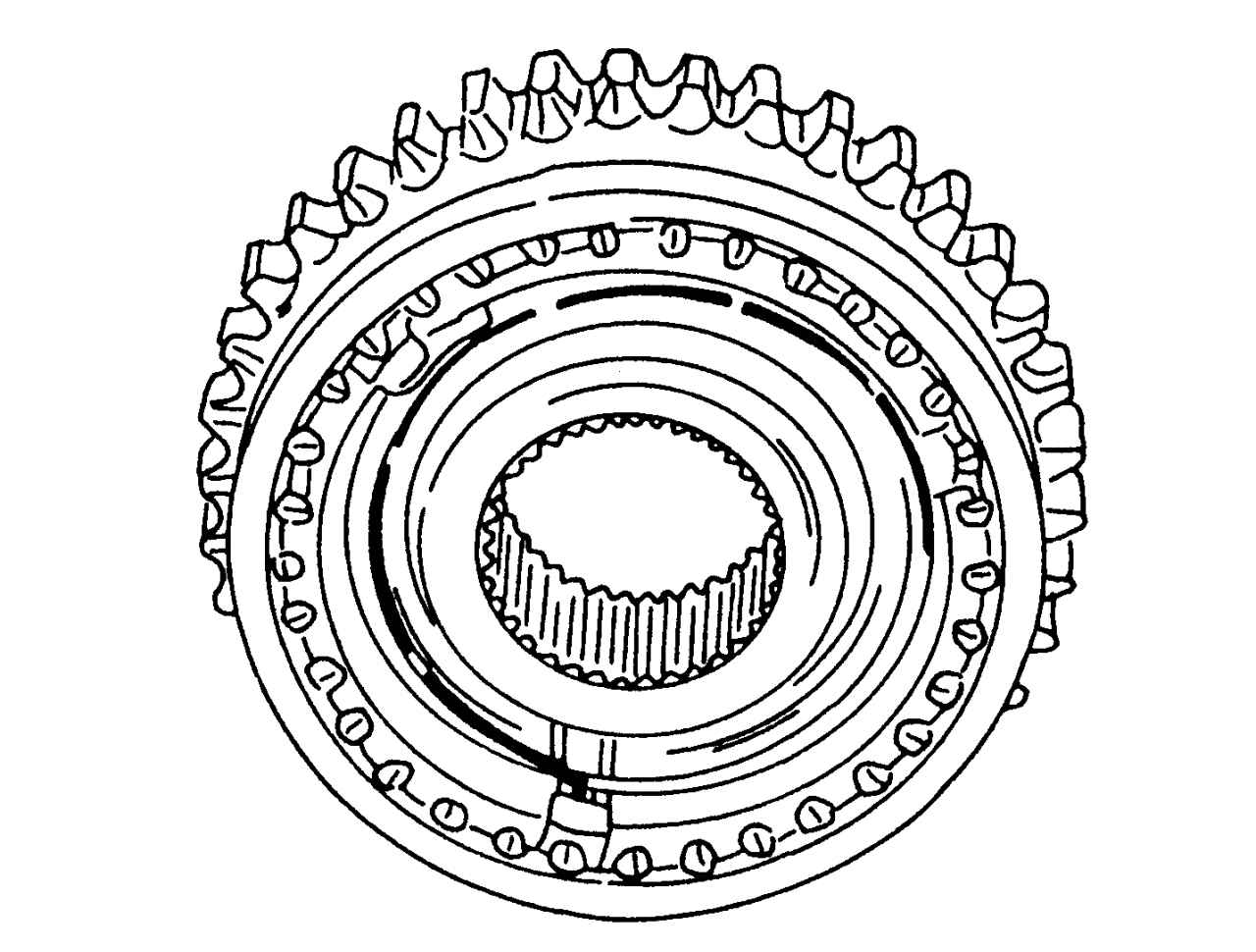

Рис. 190. Установка пружин синхронизаторов

- при установке пружин синхронизатора использовать рис. 190 и устанавливать пружины, как показано на рисунке: смещать конец пружины, находящийся на противоположной стороне, на 120° по отношению к другой пружине, как показано пунктирной линией. Следует помнить, что канавка в скользящей муфте должна быть обращена в сторону первой передачи.

Собрать детали синхронизатора первой передачи в следующем порядке:

- установить наружное кольцо, как показано на рис. 191. Выступы на внутренней стороне должны быть обращены к шестерне передачи заднего хода А;

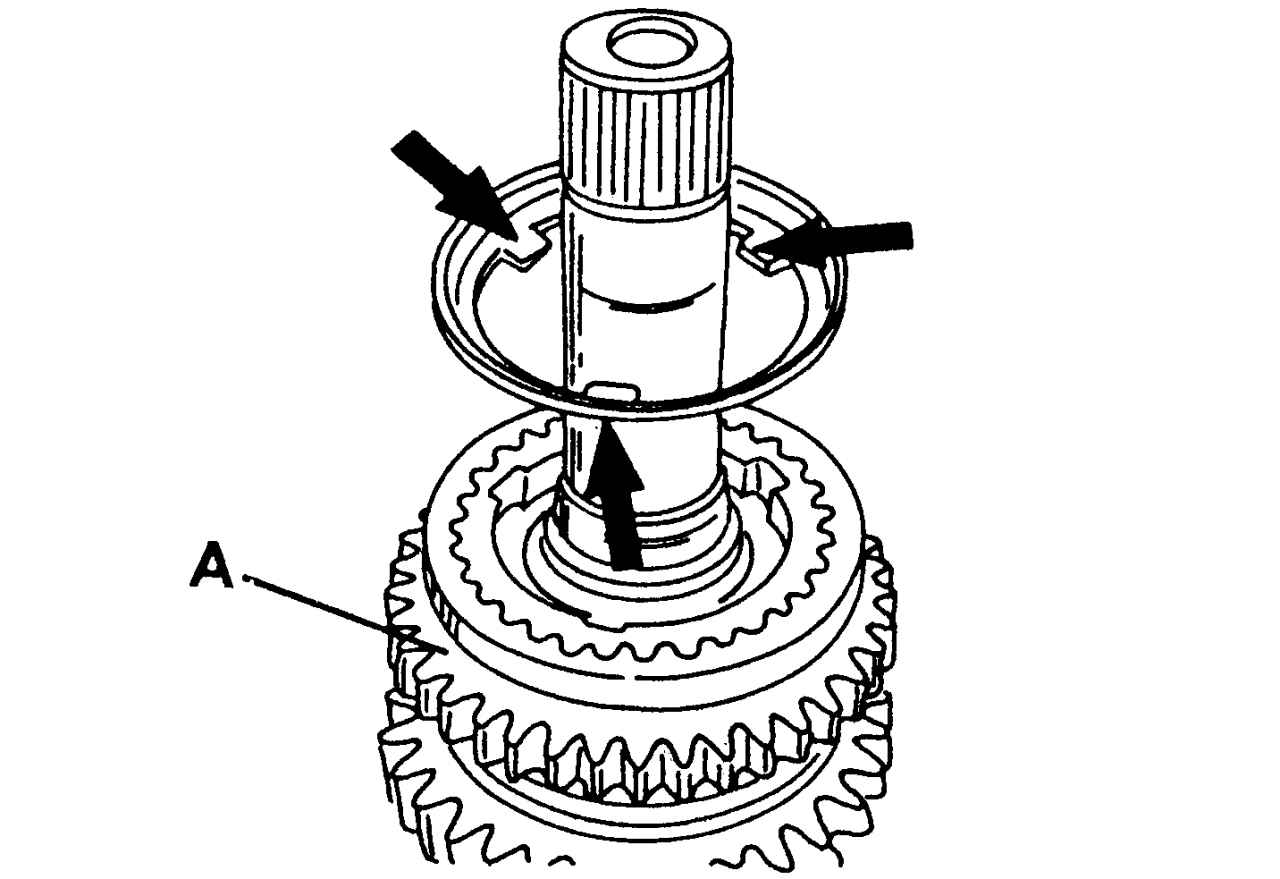

Рис. 191. Установка наружного кольца синхронизатора

- установить внутреннее кольцо А, используя рис. 192. Скошенные выступы (стрелка 1) должны войти в зацепление с канавками (стрелка 2) кольца синхронизатора В;

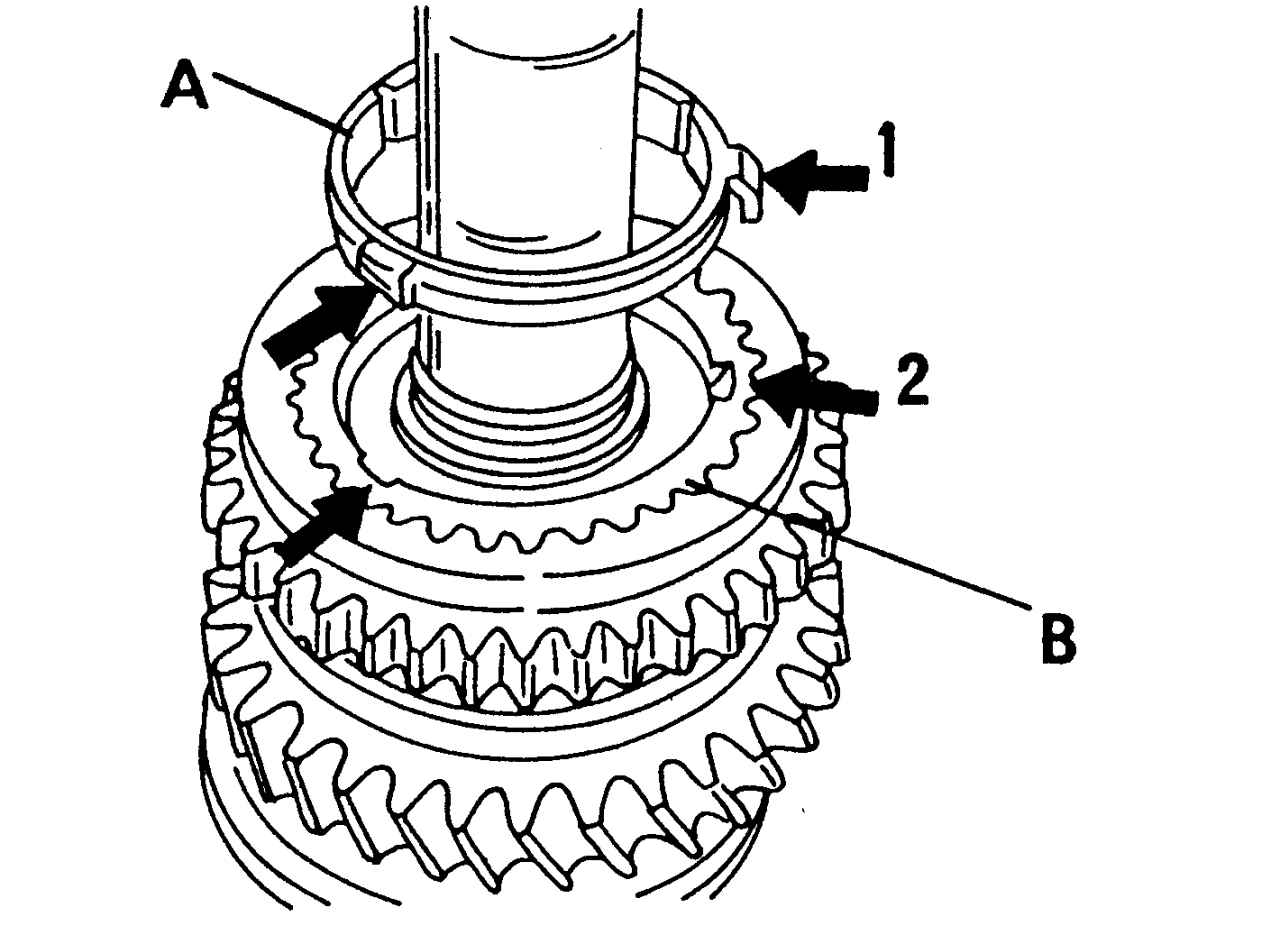

Рис. 192. Совмещение внутреннего кольца синхронизатора и колец синхронизатора: А — внутреннее кольцо синхронизатора; В — кольца синхронизатора; 1, 2 — стрелки.

- установить сверху шестерню первой передачи. Канавки в буртике шестерни включения должны войти в зацепление с выступами на наружном кольце синхронизатора;

- на электрической плите разогреть шестерню четвертой передачи до 120° С и запрессовать вал, проведя его через шестерню таким образом, чтобы буртик был обращен к шестерне третьей передачи;

- установить оба упорных кольца 24 (см. рис. 185) и 25. Для этого использовать специальные плоскогубцы, применяемые при ремонте водяных насосов. Установить кольцо сначала над валом, а затем ввести его плоскогубцами в паз;

- установить шестерню 23 третьей передачи со смазанным маслом игольчатым подшипником и закрепить ее на другой стороне упорным кольцом 21. Проверить надежность крепления кольца в пазу;

- установить шестерню 20 второй передачи с деталями синхронизатора (см. выше указания по монтажу) на игольчатый подшипник и установить собранный синхронизатор.

Канавка в скользящей муфте должна быть обращена в сторону шестерни первой передачи, а зубья передачи заднего хода — в сторону шестерни второй передачи. Синхронизатор запрессовать, используя пресс, при этом пазы в синхронизаторе выводятся на одну линию со стопорами;

- установить на вал шестерню первой передачи с установленными в ней деталями синхронизатора (см. выше указания по монтажу) и игольчатым подшипником.

Отрегулировать ведомый вал следующим образом:

- запрессовать в картер сцепления наружное установочное упорное кольцо конического роликового подшипника при использовании компенсационной шайбы толщиной 0,75 мм с помощью соответствующей оправки или осторожно забить его;

- установить собранный ведомый вал и картер коробки передач. Болты затягивать моментом 25 Н·м;

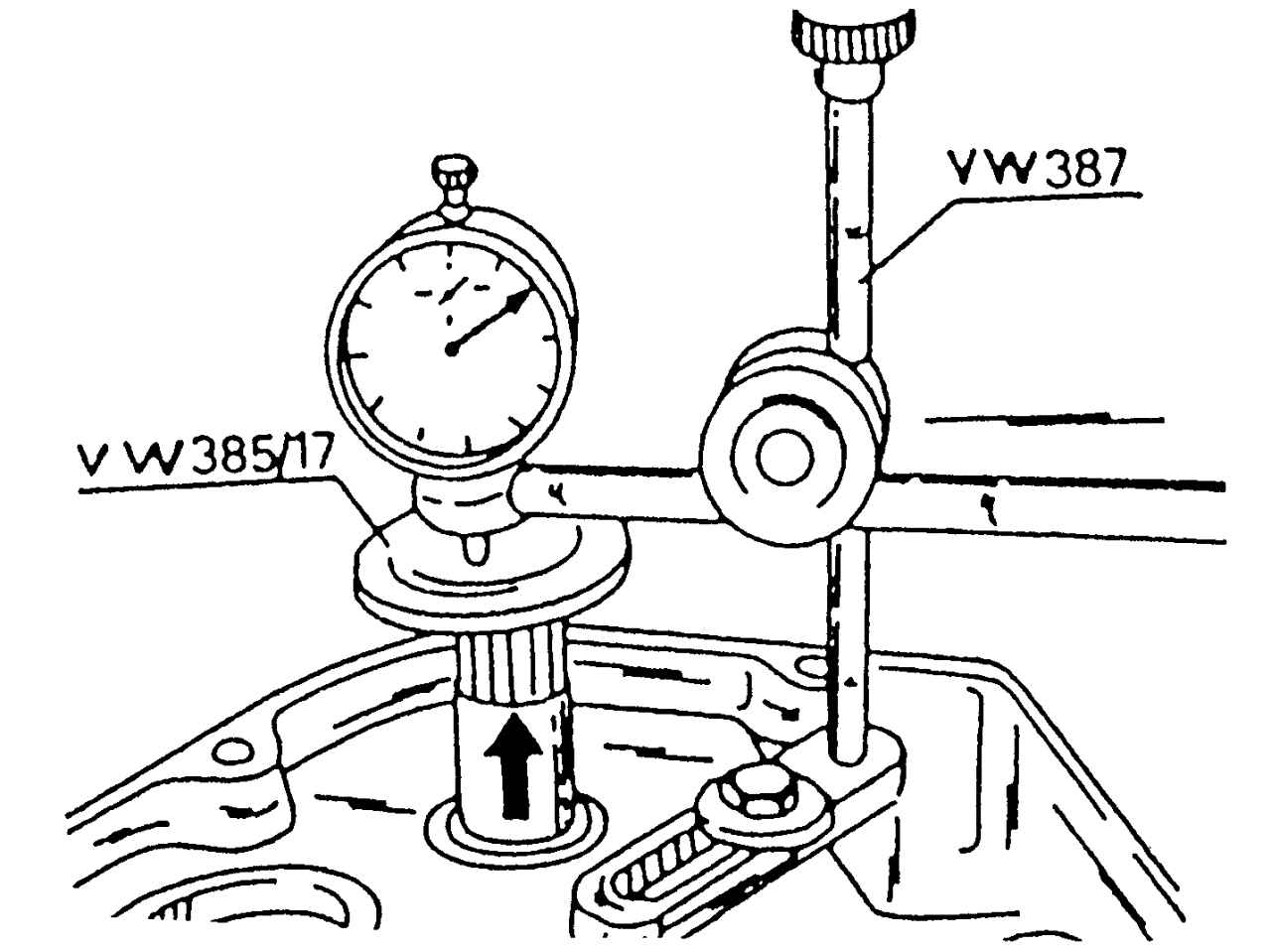

Рис. 193. Специальный инструмент для проведения измерений на ведомом валу

- провернуть несколько раз вал, чтобы подшипник мог приработаться, и установить указанные на рис. 193 специальные инструменты со стрелочным индикатором на конец вала. Установить на стрелочном индикаторе натяжение, равное 1,0 мм, и перевести стрелку индикатора на нуль;

- перевести ведомый вал в направлении, указанном стрелкой, и зафиксировать (например, 0,30 мм) показание на стрелочном индикаторе. Следует помнить, что данная операция должна проводиться при каждом новом замере, так как стрелка стрелочного индикатора в первоначальное положение не возвращается;

- на основе данного замера определить толщину компенсационной шайбы. Для этого суммировать толщину установленной шайбы, показанное значение и значение предварительной затяжки. Сумма даст значение толщины требуемой шайбы;

Пример

Толщина установленной компенсационной шайбы        0,75 мм

Измеренное значение        0,30 мм

Значение предварительной затяжки        0,20 мм

Толщина необходимой компенсационной шайбы:        0,75+0,30+0,20=1,25 (мм)

- снова снять ведомый вал, вынуть наружное кольцо подшипника из картера и извлечь шайбу. В комплект входят шайбы толщиной от 0,70 до 1,40 мм, поэтому необходимую толщину можно подобрать абсолютно точно;

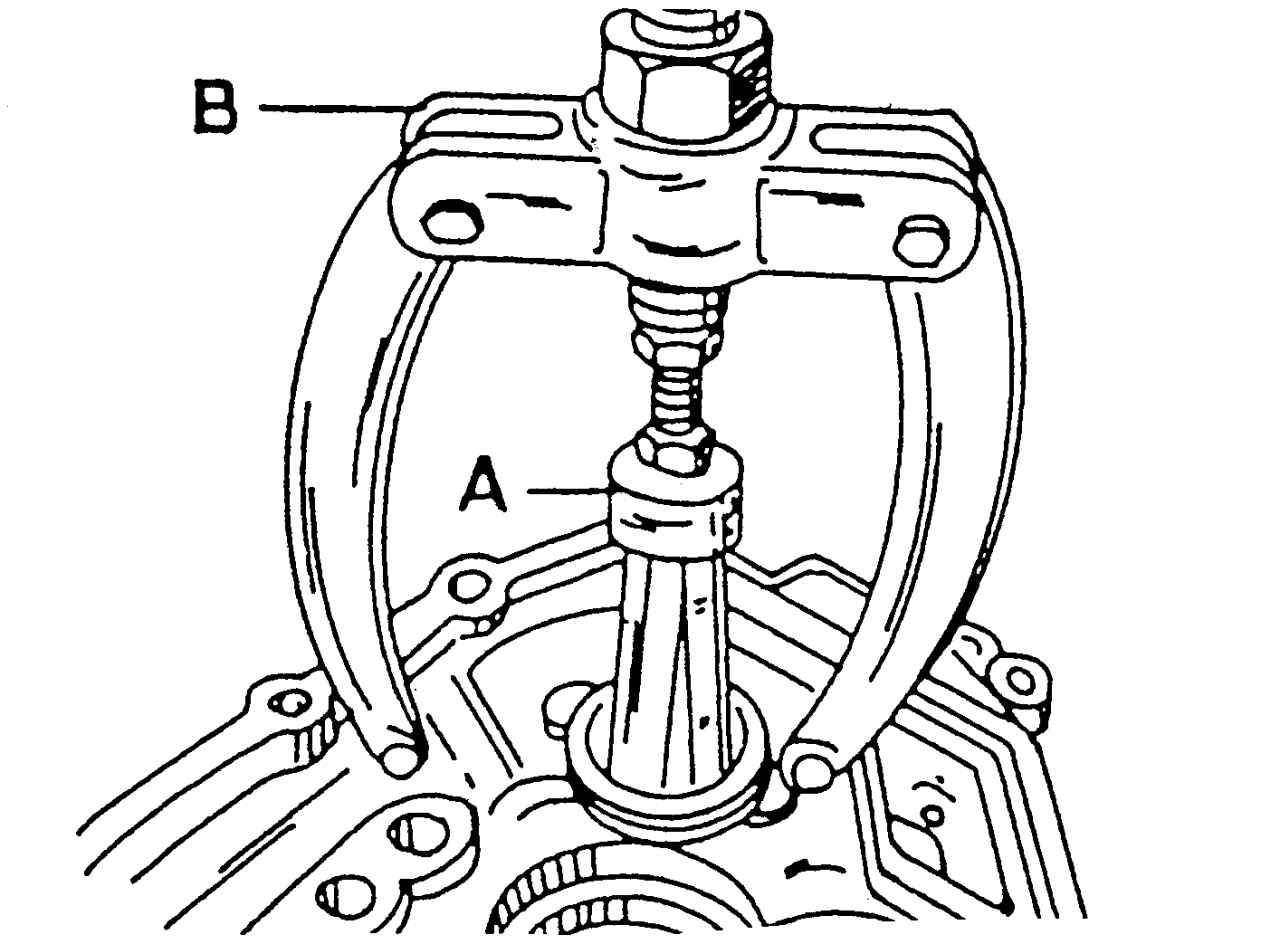

Рис. 173. Снятие установочного упорного кольца конического роликового подшипника первичного вала: А — съемник Kukko 21/5; B — мост Kukko 22/2

- вынуть установочное упорное кольцо с помощью соответствующего съемника (см. рис. 173) и вынуть установленную компенсационную шайбу толщиной 0,75 мм из картера сцепления;

- снова запрессовать в картер сцепления наружное установочное упорное кольцо с необходимой компенсационной шайбой (на этот раз толщиной 1,25 мм), установить картер коробки передач и затянуть болты крепления картера сцепления моментом 25 Н·м;

- установить на ведомый вал датчик крутящего момента и насадку VW 548 и равномерно проворачивать вал с устройством для измерения крутящего момента (рис. 194). Если установлены новые конические роликовые подшипники, то показание должно составлять 80–160 Н·см. У приработанных подшипников крутящий момент должен составлять не менее 30 Н·см. Перед проведением контроля подшипники необходимо смазать трансмиссионным маслом.

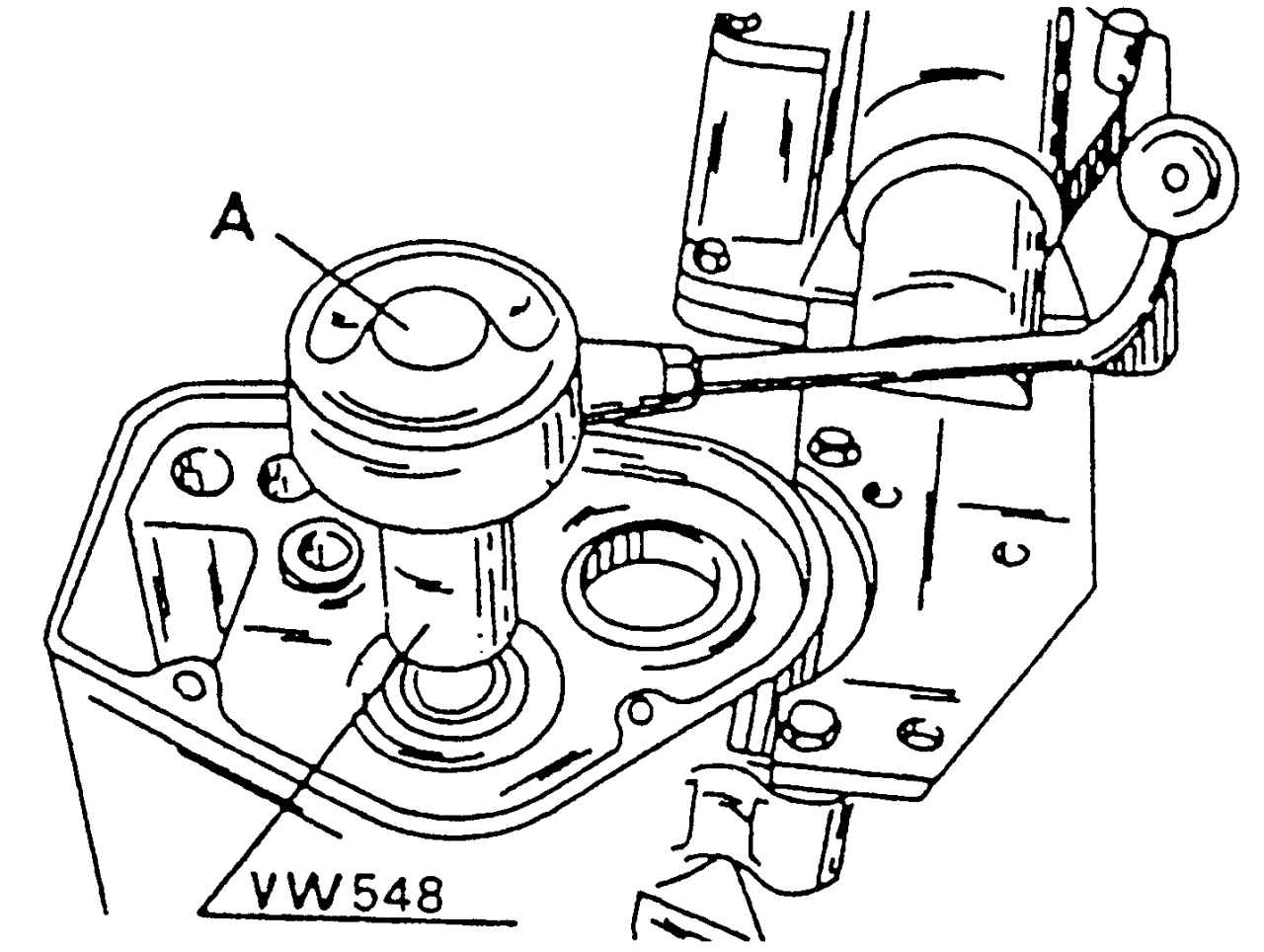

Рис. 194. Измерение крутящего момента установленного ведомого вала с помощью специального устройства (А) для измерения крутящего момента
