3.6.1. Снятие коленчатого вала

Для снятия коленчатого вала следует снять двигатель с автомобиля.

Так как двигатель должен быть разобран полностью, выполняйте следующие рекомендациям по полной разборке двигателя:

- снимите коробку передач с двигателя;

Рис. 70. Блокирование фиксатором маховика

- на автомобиле с механической коробкой передач отверткой вставленной в зубчатый венец маховика зафиксируйте маховик в неподвижном положении и выверните болты крепления маховика. Для надежного заблокирования маховика можно воспользоваться фиксатором (см. рис. 70), после чего отвернуть болты маховика;

- перед снятием маховика кернером пометьте взаимное расположение нажимного диска и маховика, чтобы избежать ошибки при установке;

- отверните со стороны передней части двигателя болт шкива коленчатого вала;

- на автомобиле с автоматической коробкой передач отверните приводной шкив.

- снимите головку блока цилиндров (см. п. 3.3.1) вместе с впускным и выпускным коллектором;

Рис. 106. Детали привода механизма газораспределения: 1 — болты, 55 Н·м; 2 — болт, 20 Н·м; 3 — хомут подвески двигателя; 4 — верхняя часть защитной крышки; 5 — ролик натяжного приспособления; 6 — пылезащитный колпак; 7 — болты, 10 Н·м; 8 — нижняя часть защитной крышки; 9 — шкив привода насоса системы охлаждения; 10 — поликлиновой ремень; 11 — маховик; 12 — клиновой ремень; 13 — шкив насоса системы охлаждения; 14 — болт, 25 Н·м; 15 — шкив коленчатого вала; 16 — болт, 25 Н·м; 17 — рычаг натяжного приспособления поликлинового ремня

- отверните болт крепления 14 (см. рис. 106) и снимите шкив 13 насоса охлаждающей жидкости и нижнюю защитную крышку 8 зубчатого приводного ремня;

- отметьте (желательно цветом) на внешней стороне зубчатого приводного ремня его направление вращения;

- ослабьте гайки натяжителя ремня и снимите зубчатый приводной ремень со шкивов и с натяжителя;

Предупреждение После снятия зубчатого приводного ремня распределительный вал проворачивать нельзя.

- отверните болты крепления и снимите поддон картера (см. подразд. 4.1);

- снимите масляный насос (см. п. 4.2.1);

- если требуется снять только коленчатый вал, то поршни и шатуны могут остаться внутри блока цилиндров. В этом случае по очереди промаркируйте и снимите крышки подшипников шатунов и оставьте их в сборе с вкладышами. В противном случае снимите поршни и шатуны (см. п. 2.4.1). Помните, что использованные «податливые винты» всегда следует менять;

Рис. 80. Проверка осевого свободного хода коленчатого вала с помощью измерительного прибора

Рис. 104. Блок цилиндров в разобранном состоянии: 1 — вкладыш подшипника № 1, 2, 4 и 5; 2 — болты крышки; 3 — крышки подшипников; 4 — вкладыш подшипника № 3; 5 — упорное полукольцо на крышке подшипника; 6 — зубчатый обод датчика частоты вращения коленчатого вала; 7 — болт, 10 Н·м (довернуть еще на 90°); 8 — коленчатый вал; 9 — упорные полукольца блока цилиндров

- измерьте осевой свободный ход коленчатого вала. Для этого установите на переднюю часть блока цилиндров стойку с индикатором так, чтобы ножка индикатора упиралась во фланец переднего конца коленчатого вала (см. рис. 80). Отверткой сдвиньте коленчатый вал в сторону и выставьте прибор на ноль, после чего, переместите вал в другую сторону. Стрелка прибора покажет осевой свободный ход вала, который должен быть не более 0,25 мм. Если ход больше, то это следует учесть при сборке и привести его в норму, заменив старые полукольца новыми или установив полукольца увеличенной толщины. Вкладыши 4 (см. рис. 104) подшипника № 3 имеют по два верхних 5 и два нижних 9 упорных полукольца, которыми регулируется осевой свободный ход коленчатого вала;

Рис. 81. Измерение осевого свободного хода коленчатого вала щупом

- при отсутствии измерительного прибора осевой свободный ход можно измерить при помощи щупа (см. рис. 81), на среднем подшипнике, между фланцем подшипника шатуна, где располагаются упорные полукольца, и поверхностью коленчатого вала;

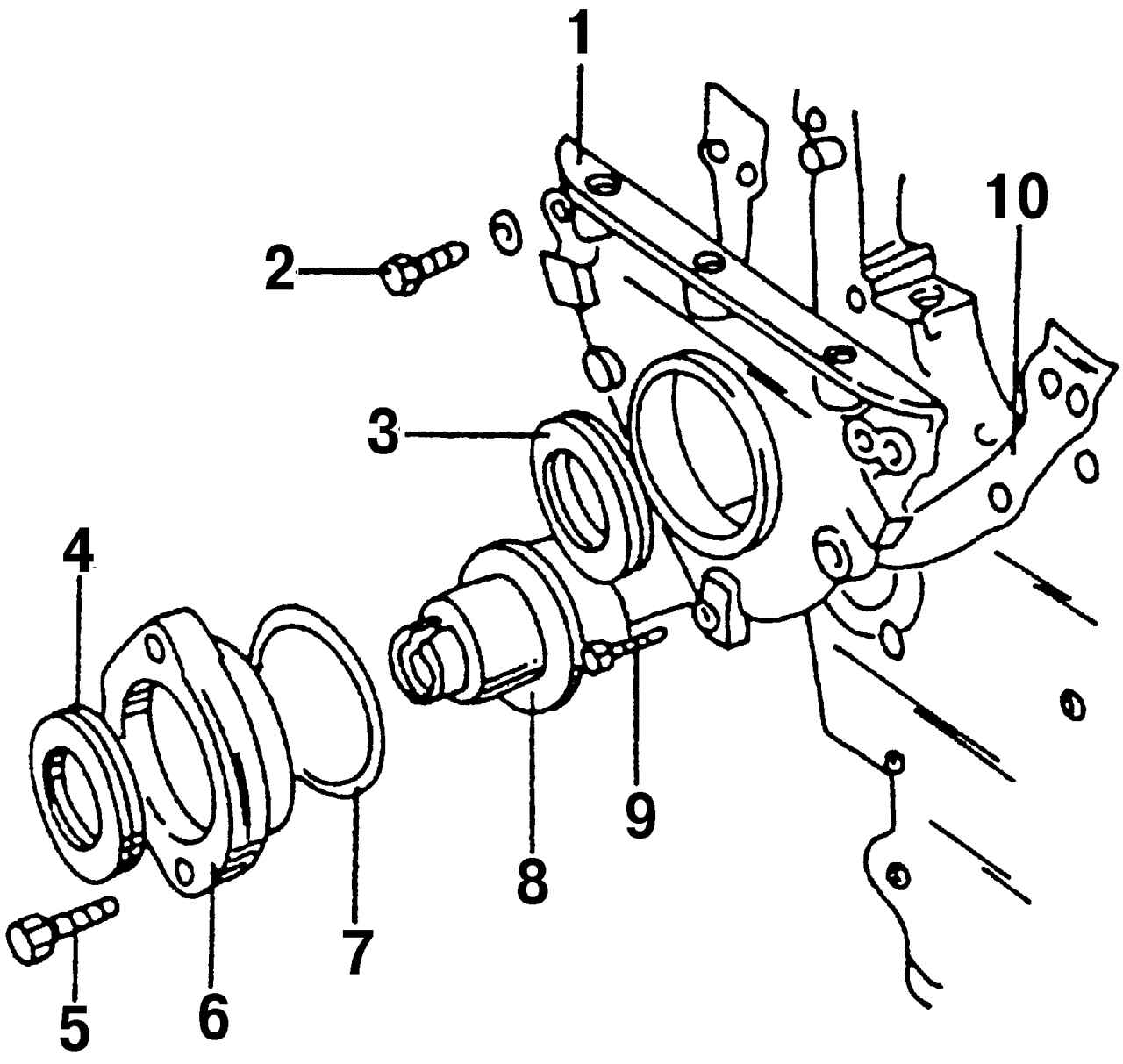

Рис. 136. Отдельные элементы передней части блока цилиндров: 1 — крышка сальника; 2 — болт, 20 Н·м; 3 — передний сальник коленчатого вала; 4 — сальник промежуточного вала; 5 — болт, 25 Н·м; 6 — крышка сальника промежуточного вала; 7 — O-образное уплотнительное кольцо; 8 — промежуточный вал; 9 — болт, 10 Н·м; 10 — прокладка

- отверните болты 2 (рис. 136) крепления и снимите крышку 1 в передней части двигателя. Во фланце находится уплотнительное кольцо, которое следует сразу же выбить, так как его нужно заменить;

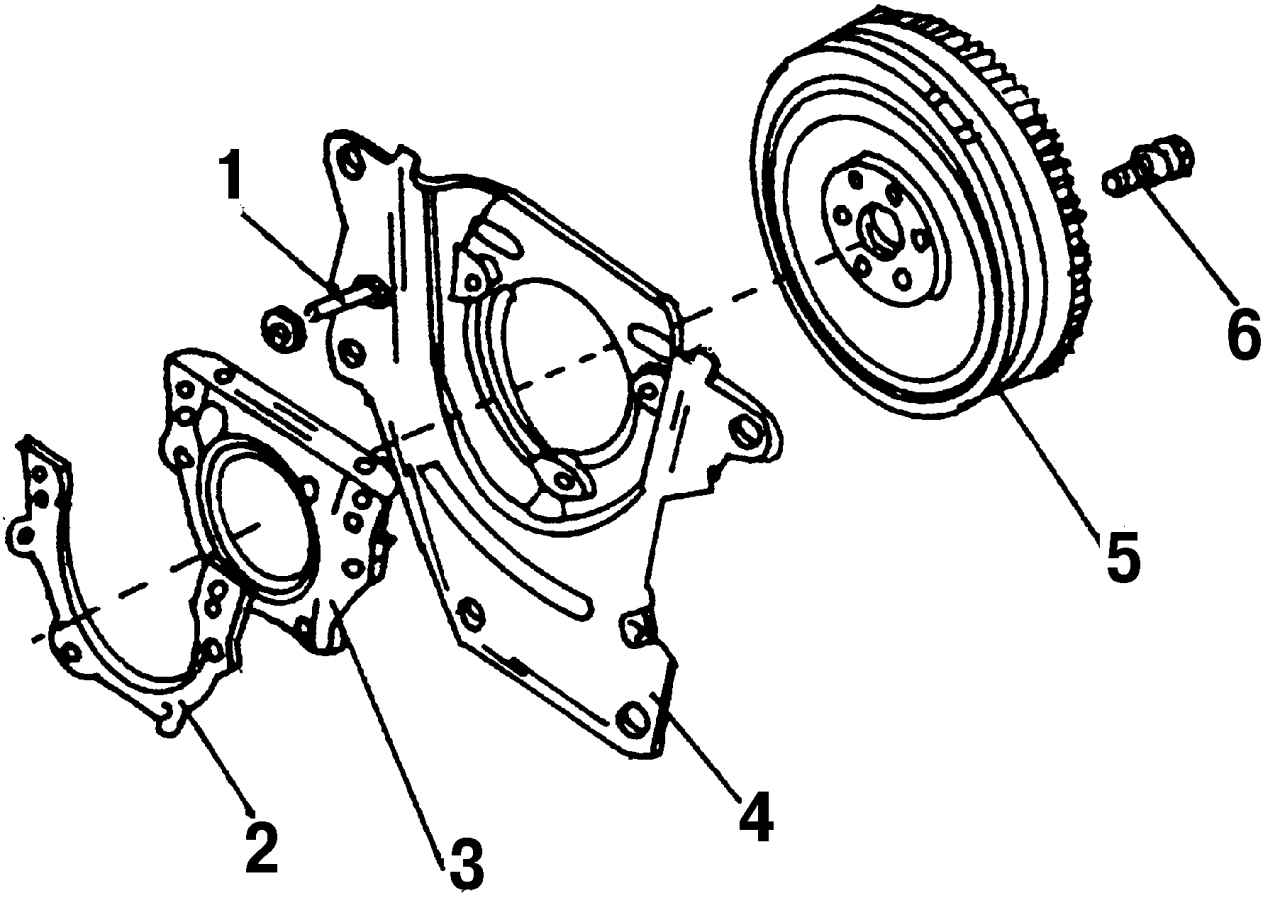

Рис. 137. Отдельные элементы задней части блока цилиндров: 1 — установочный штифт; 2 — прокладка; 3 — крышка; 4 — промежуточная пластина двигателя; 5 — маховик; 6 — болт, 60 Н·м (довернуть еще на 90°), всегда на замену

- снимите промежуточную пластину 4 (рис. 137) двигателя. Пластина направляется установочными штифтами;

- отверните болты крышки фланца и снимите фланец с уплотнительным кольцом. Уплотнительное кольцо сразу же можно выбить наружу, так как его следует всегда менять;

- постепенно крест-накрест отверните болты 2 (см. рис. 104) крышек 3 подшипников коленчатого вала 8, и по очереди снимите их. Проверьте, чтобы крышки были помечены соответствующими номерами. Нумерацию крышек подшипников проводите со стороны шкива привода агрегатов двигателя;

- снимите вкладыши подшипников коренных шеек и положите их вместе с соответствующими крышками подшипников. Нижние вкладыши опор коленчатого вала не имеют канавки на внутренней поверхности. На них нельзя производить никаких подгоночных операций. При задирах, рисках или отслоениях замените вкладыши новыми;

- промаркируйте (желательно в цвете) задние стороны каждого вкладыша;

- снимите со среднего подшипника коленчатого вала два верхних упорных полукольца 5 (см. рис. 104). Их также следует пометить, чтобы правильно установить при сборке;

- выньте из гнезд подшипников коленчатый вал;

- выньте оставшиеся вкладыши из картера двигателя и положите их вместе с другими вкладышами и крышками;

- снимите нижние упорные полукольца 9 со среднего подшипника.
