14.1.2. Термовыключатель, электронный термовыключатель

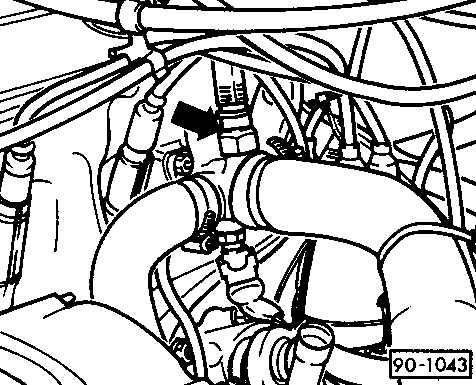

Место расположения термовыключателя

Используется в автомобилях, не оснащенных системой автоматической проверки.

Расположен в месте соединения труб охладителя к головке цилиндров.

Идентификация электрических контактов термовыключателя

1 – посылает сигнал к индикатору перегрева охладителя, когда температура охладителя превышает 120° С

2 – посылает сигнал к указателю температуры охладителя

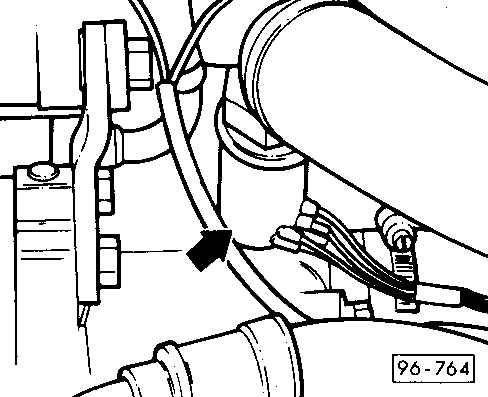

Место расположения электронного термовыключателя

Используется в автомобилях оснащенных системой автоматической проверки.

Расположен в месте соединения труб охладителя к головке цилиндров.

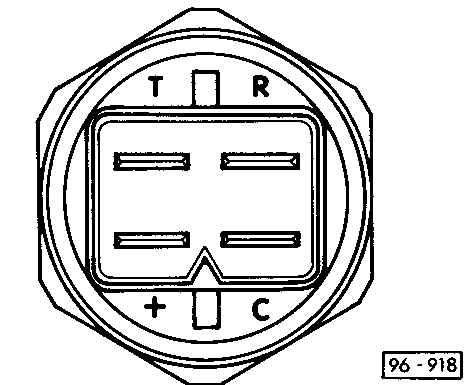

Идентификация электрических контактов электронного термовыключателя

(+) – плюсовой контакт от клеммы 15а
С – посылает сигнал к индикатору перегрева охладителя, когда температура охладителя превышает 120° С
R – к предохранительному выключателю кондиционера
T – посылает сигнал к указателю температуры охладителя
