14.3.10.1. Расположение элементов

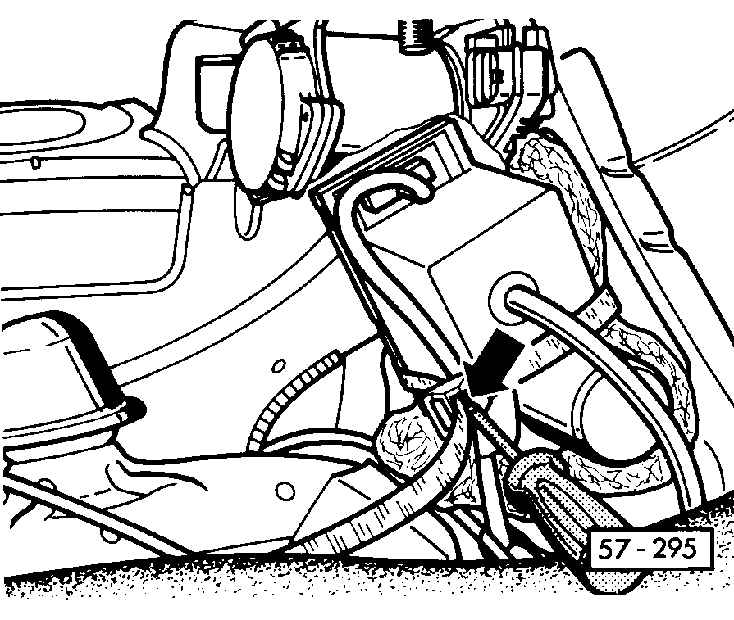

Двигатель центрального замка (двухпоточный насос)

Двигатель центрального замка (двухпоточный насос) расположен за правой панелью отделки багажника.

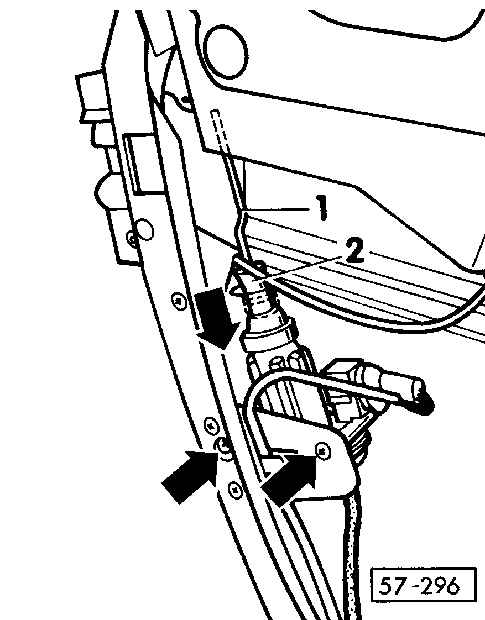

Передний исполнительный механизм

Передний исполнительный механизм расположен на передних дверях.
