14.3.2.1. Термовыключатель вентилятора охлаждения

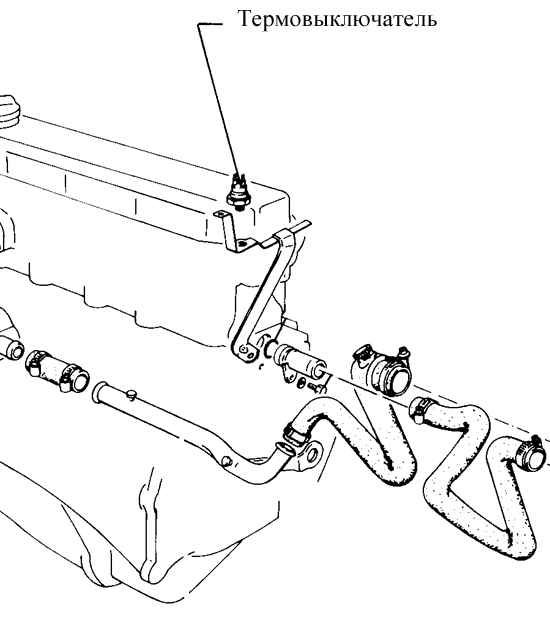

Автомобили с 4-цилиндровым двигателем


Момент затяжки: 25 Н.м.

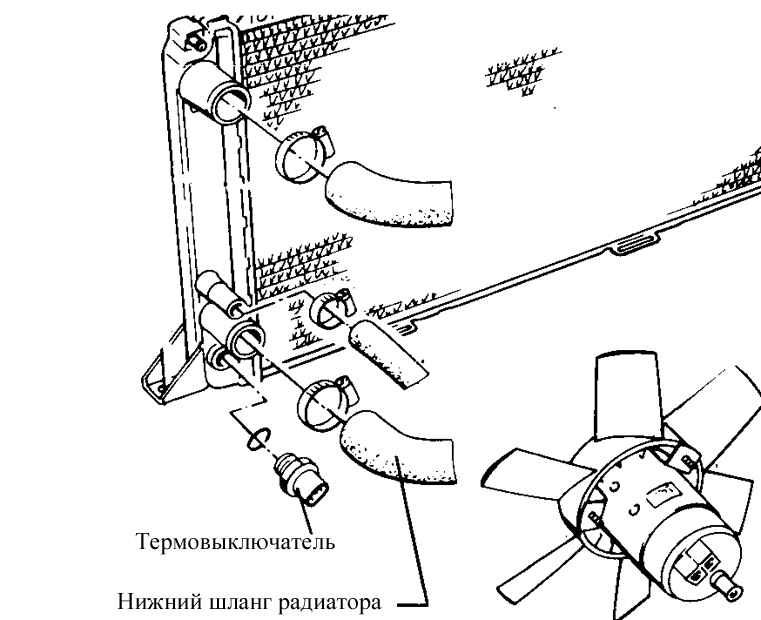

Автомобили с 5-цилиндровым двигателем

Термовыключатель вентилятора охлаждения, установленный на канале горячей охлаждающей жидкости, идущей к радиатору после охлаждения двигателя

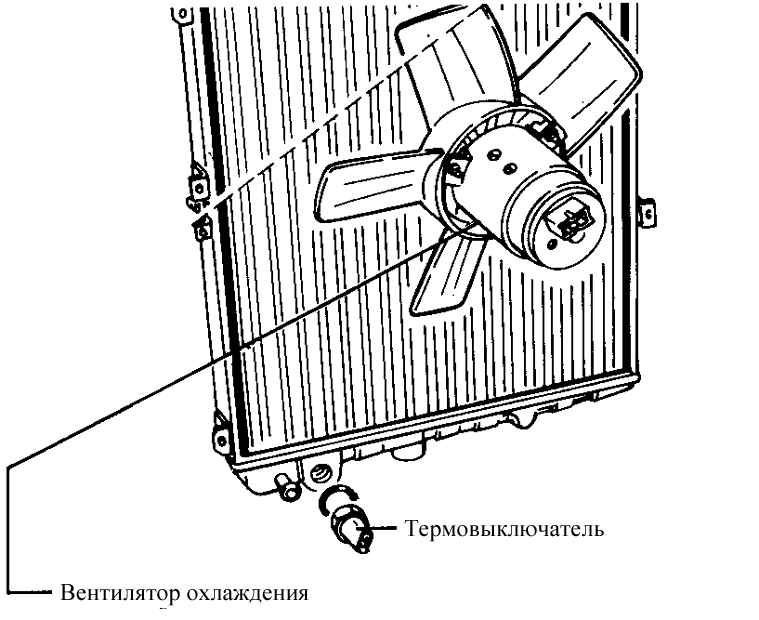

Автомобили с 5-цилиндровым двигателем


Установка термовыключателя на автомобилях с 4-цилиндровым двигателем аналогична моделям с 5-цилиндровым двигателем. Температура срабатывания: примерно 85° С.

Температуры, при которых срабатывает термовыключатель

СКОРОСТЬ ВРАЩЕНИЯ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ	ВЫКЛЮЧАТЕЛЬ ЗАМЫКАЕТСЯ	ВЫКЛЮЧАТЕЛЬ РАЗМЫКАЕТСЯ
Низкая	92 – 97° С	84 – 91° С
Высокая	99 – 105° С	91 – 98° С
