3. Система выпуска отработавших газов

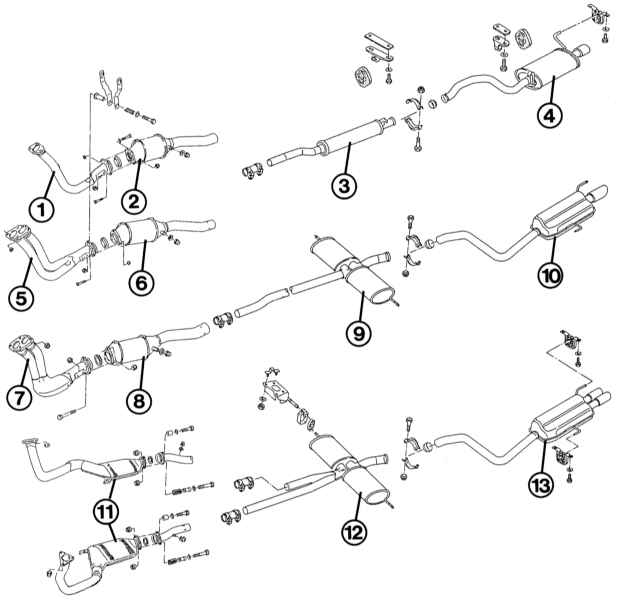

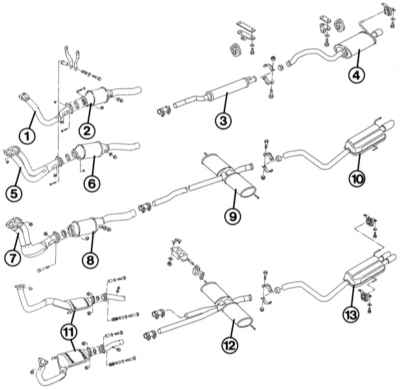

На этих рисунках показаны системы выпуска отработанных газов переднеприводных моделей Audi 80.


4-цилиндровый двигатель мощностью 66 кВт:

1 – передняя выпускная труба;
2 – катализатор;
3 – основной глушитель;
4 – дополнительный глушитель.

4-цилиндровый двигатель мощностью 85 кВт:

5 – передняя выпускная труба;
6 – катализатор;
3 – основной глушитель;
4 – дополнительный глушитель.

5-цилиндровый двигатель мощностью 133 кВт:

7 – передняя выпускная труба;
8 – катализатор;
9 – основной глушитель;
10 – дополнительный глушитель.

6-цилиндровый двигатель мощностью 110/128 кВт:

11 – передние выпускные трубы с катализаторами для обоих рядов цилиндров;
12 – основной глушитель;
13 – дополнительный глушитель.

В зависимости от установленного двигателя автомобиль Audi 80 снабжен сконструированной полностью по-своему системой выпуска отработавших газов. Кроме того, существуют принципиальные различия между системами выпуска отработавших газов переднеприводных и полноприводных моделей.

Составные части системы выпуска отработавших газов

Переднеприводные модели

  • К блоку цилиндров прикреплен выпускной коллектор.
  • За ним следует передняя выпускная труба, которая выполнена у двигателя мощностью 66 кВт одинарной.
    4-цилиндровый двигатель мощностью 85 кВт и 5-цилиндровый двигатель снабжены двойной трубой, переходящей в одинарную трубу.
    Совершенно по-другому устроена выхлопная система у 6-цилиндрового двигателя: две передние выпускные трубы, из которых каждая снабжена катализатором.
  • Каталитический нейтрализатор с коротким отрезком трубы – это следующая инстанция в системе выпуска отработанных газов у 4- и 5-цилиндровых двигателей. У 6-цилиндрового двигателя снова все по-другому: здесь расположены короткие отрезки трубы.
  • Еще дальше установлены серединный (основной) и дополнительный глушители. Особенно заметен основной глушитель 5- и 6-цилиндровых моделей, у которых два глушителя стоят как бы друг напротив друга справа и слева от продольной оси автомобиля.
  • На примере дополнительного глушителя демонстрируется иерархия моделей: у 6-цилиндровой модели наконечник двойной.

Полноприводные модели (quattro)

До каталитического нейтрализатора системы выпуска отработавших газов переднеприводных и полноприводных моделей одинаковы. Потом начинаются различия:

  • У 6-цилиндрового двигателя промежуточная вильчатая труба сводит обе трубы (выходящие с каталитических нейтрализаторов) в одну.
  • Здесь подсоединяются основной и дополнительный глушители, которые у оригинальной выпускной системы жестко связаны между собой посредством проходящего отрезка трубы. При ремонте можно установить оба глушителя и по отдельности.
  • Эти составные части одинаковы для всех моделей. Двойной основной глушитель переднеприводных моделей в полноприводных моделях заменен объемным одинарным глушителем. Дополнительный глушитель снабжен двойным наконечником.
