9. Коробка передач и трансмиссия

Коробка передач согласовывает скорость вращения двигателя и ведущих колес благодаря различным передаточным числам. Таким образом водитель влияет на скорость движения, возможность ускорения и способность автомобиля преодолевать подъемы. В зависимости от установленной коробки передач водитель может выбрать наиболее подходящую из пяти передач или предоставить переключение автоматической коробке передач.

Механическая коробка передач (КП)

Крутящий момент от двигателя через сцепление поступает на первичный вал коробки передач. На этом первичном или приводном валу расположено шесть зубчатых колес (включая заднюю передачу), которые находятся в постоянном зацеплении с шестью шестернями на вторичном валу. Эти шестерни могут свободно вращаться, до тех пор пока одна из них при включении определенной передачи не соединится с соответствующей шестерней на первичном валу. Соотношение числа зубьев соответствующей пары шестерен образует необходимое передаточное число. Audi 80 снабжен, как и все легковые автомобили, «полностью синхронизированными» передачами для движения передним ходом. Дополнительно синхронизирована даже задняя передача для предотвращения скрежета при ее включении.

Шестерни на первичном и вторичном валу расположены на игольчатых подшипниках. Поэтому между валами и шестернями нет жесткого соединения. Шестерни же остаются, как уже упомянуто, всегда в зацеплении.

При переключении передач образуется соединение не между шестернями, а между шестерней и валом. Чтобы синхронизировать обороты вала и шестерни, используется следующий прием: одна часть вала с помощью фрикционных элементов скользит против части другого вала.

Из-за трения более быстрый вал тормозится, до тех пор пока при синхронном движении не станет возможным создание передающего крутящий момент соединения. Поскольку для синхронизации все же необходимы доли секунды, то водителю не стоит с насилием «рвать» рукоятку переключения передач, особенно в условиях запуска холодного двигателя при еще густом трансмиссионном масле.

Проблемы с переключением передач

Если передачи включаются с большим трудом или после долгой поездки переключение становится тяжелым, то причиной этих неполадок, скорее всего, является сцепление, а не коробка передач (см. перечень неисправностей в главе Сцепление). Описанное ниже регулирование механизма переключения служит только тому, чтобы привести рычаг переключения в правильную позицию и тем самым оптимизировать ход переключения.

Регулировка переключения передач

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установить рычаг переключения передач в нейтральное положение.
  2. Открутить шаровую головку.
  3. Приподнять с помощью ножа небольшую пластину перед рычагом стояночного тормоза и ослабить находящийся под ней верхний винт с крестообразным шлицем. Теперь можно снять кожух рычага переключения передач.
  4. Под автомобилем немного ослабить шестигранный болт на нижнем конце рычаге переключения передач, для того чтобы можно было провернуть рычаг и шток вилки переключения передач по отношению друг к другу.
  5. Установить рычаг переключения передач вертикально и выставить его таким образом, чтобы оба выступа шарового шарнира находились на одинаковом расстоянии от корпуса подшипника, как это показано на иллюстрации слева внизу.
  6. Осторожно затянуть винт под автомобилем, чтобы не изменить отрегулированного положения.
  7. В заключение проверить функционирование:
  8. Рукоятка переключения передач в положении холостого хода должна находиться на уровне третьей-четвертой передачи.
  9. Переключить все передачи. Следить при этом за функцией блокировки включения задней передачи.
  10. В случае необходимости ослабить винты корпуса шарнира и слегка провернуть его.

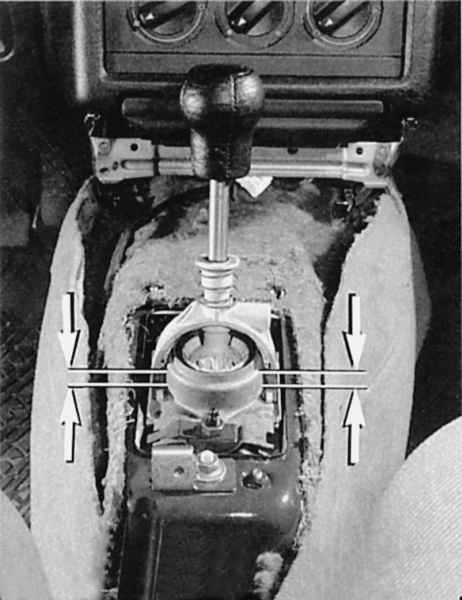

Слева: расстояние между шаровым шарниром и корпусом должно быть одинаковым как справа, так и слева.

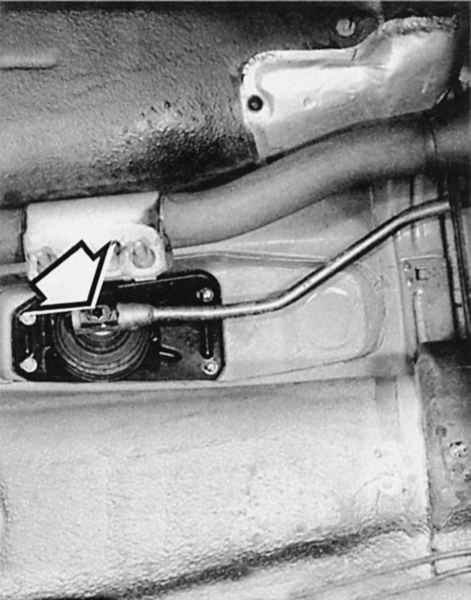

Справа: для регулирования необходимо ослабить под автомобилем обозначенный стрелкой винт на системе тяг и рычагов управления механизмом переключения передач.
