3.5.4. Снятие и установка ребристого клинового ремня

Ребристый клиновой ремень шире, чем обычный клиновой ремень и имеет несколько продольных ребер. Ребристый клиновой ремень приводит в движение генератор, масляный насос гидроусилителя руля, вентилятор радиатора и в зависимости от оборудования также компрессор кондиционера.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если ремень будет устанавливаться вновь, необходимо маркировать направление его вращения. Для этого фломастером на ремне наносится стрелка в направлении его вращения. Двигатель, глядя с правой стороны автомобиля, вращается вправо, то есть по часовой стрелке.

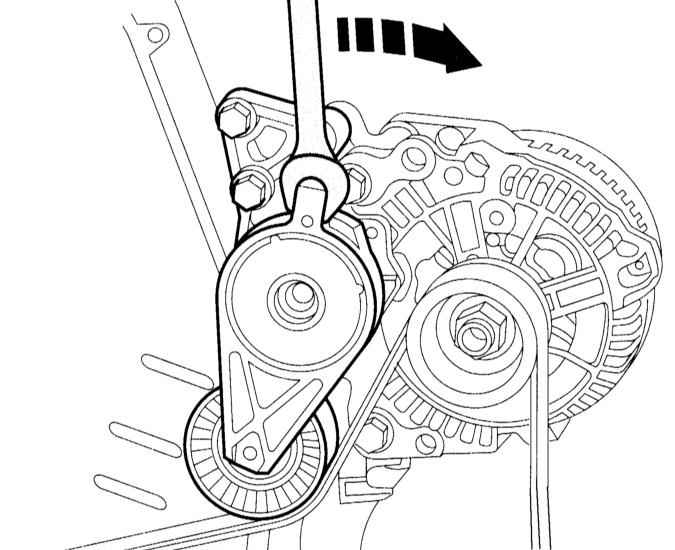

	2. Ослабьте натяжение ремня. Для этого поверните устройство натяжения гаечным ключом в направлении стрелки.

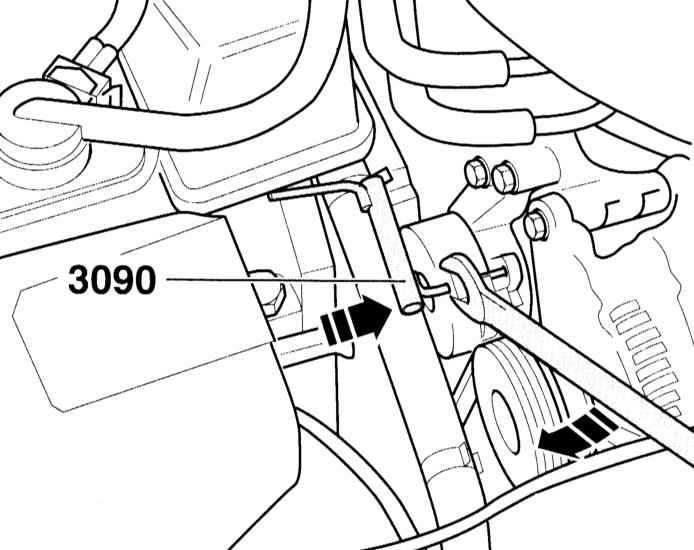

	3. В этом положении вставьте соответствующий стержень (Ж 4.5 мм, длина 55 мм), например, AUDI-3090 или стержень сверла. Таким образом, устройство натяжения будет зафиксировано.
4. Снимите клиновой ремень.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

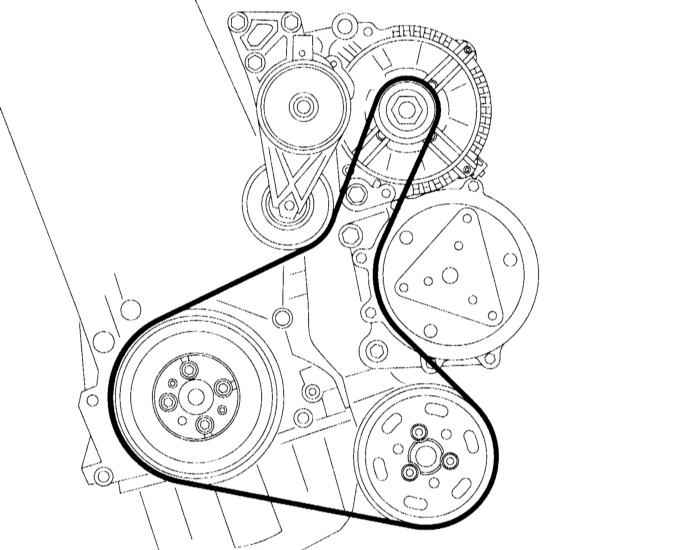

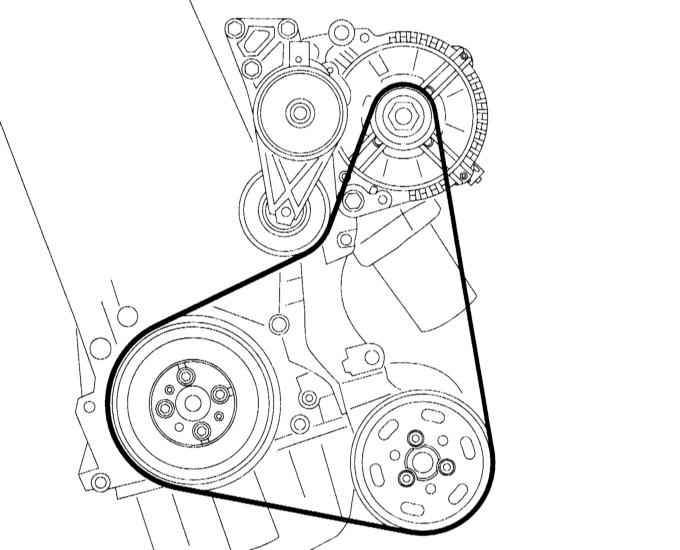

1. Наденьте клиновой ремень на шкивы.
ВНИМАНИЕ При установке бывшего в работе ремня следите за направлением его вращения. Двигатель, глядя с правой стороны автомобиля, вращается вправо, то есть по направлению часовой стрелки. Установка ремня в противоположном направлении приводит к повышенному износу ремня.

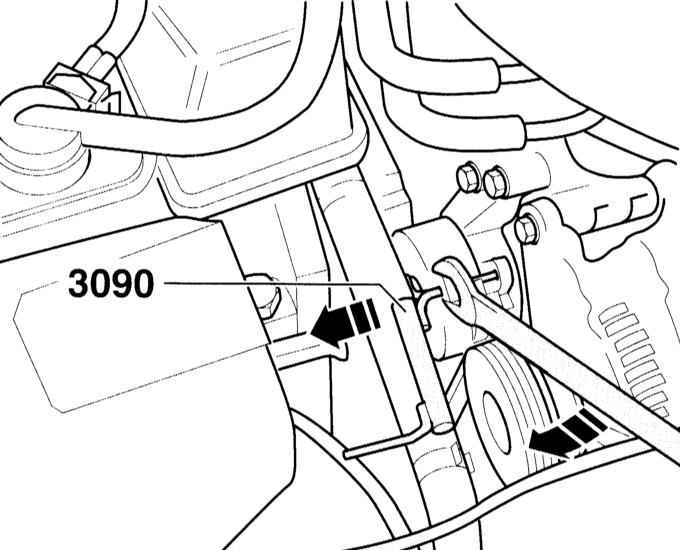

	2. Нажмите на натяжное устройство в направлении стрелки и выньте стержень AUDI-3090. Затем медленно отпустите натяжитель, при этом следите за правильным положением ремня на шкивах. Натяжение ремня устанавливается автоматически.
3. Запустите двигатель и визуально проверьте работу ремня.
