4.2.4. Снятие и установка привода отопителя / замена лампы

Освещение переключателя осуществляется световодом, имеется только одна лампа накаливания. Для замены лампы снимите переключатель вентилятора. Лампу выньте из патрона плоскогубцами. Начиная с середины 1997 г. выпуска произведена замена на светодиод (LED). Последний не заменяется.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника.

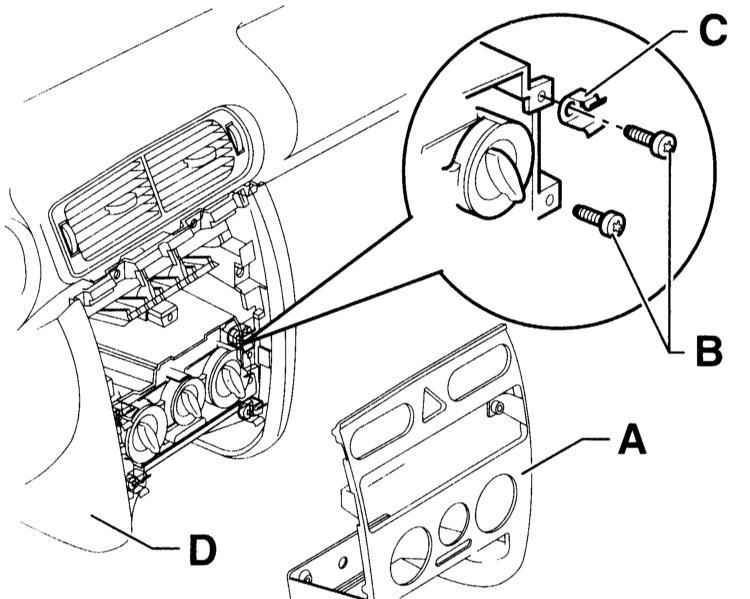

	2. Снимите накладку выключателей (А).
3. Отверните 4 винта крепления (В) блока управления. При этом обратите внимание на положение скоб (С) для последующей сборки.
4. Снимите переднюю центральную консоль (D), обратитесь к подразделу Снятие и установка нижней центральной консоли.
5. Снимите тросы блока управления, обратитесь к подразделу Снятие и установка тросов привода управления отопителя.
УСТАНОВКА
6. Закрепите тросы на блоке управления и отрегулируйте их, обратитесь к подразделу Снятие и установка тросов привода управления отопителя.
7. Установите переднюю центральную консоль, обратитесь к подразделу Плавкие вставки.
8. Закрепите привод отопителя к центральной части панели приборов моментом 5 Н м.
9. Установите накладку выключателей.
10. Установите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника.
