4.2.7. Снятие и установка дополнительного резистора

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.

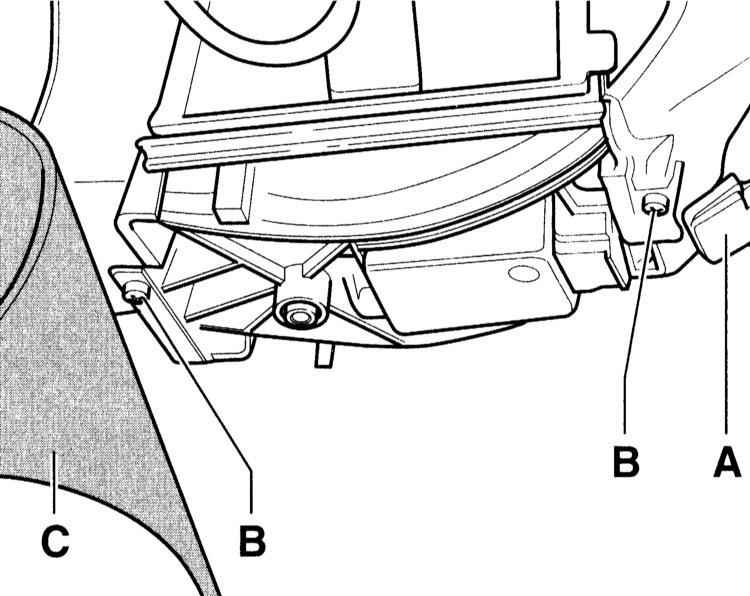

	2. Отверните винтовой зажим пенопластовой крышки (С), откиньте крышку в сторону.
3. Расстыкуйте разъем (А) дополнительного резистора. Отверните винты (В) и снимите держатель резистора.

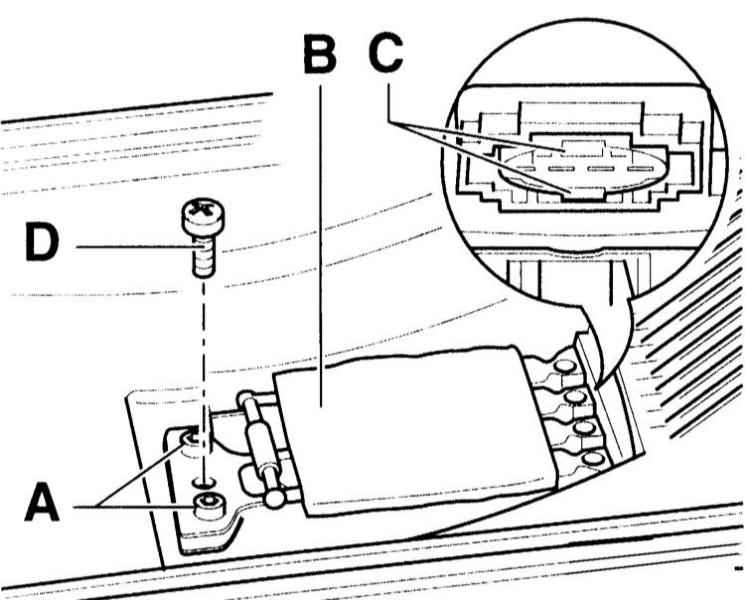

	4. Замените резистор (В) на держателе. Для этого засверлите крепления (А) или сломайте их. Отожмите стопоры (С).
ВНИМАНИЕ При сборке резистор закрепите саморезами (D) 3.2 х 10 мм.
УСТАНОВКА
5. Вставьте резистор на держатель и закрепите саморезами (D) 3.2 х 10 мм.
6. Закрепите резистор, состыкуйте разъем резистора.
7. Закрепите винтовым зажимом пенопластовую крышку.
8. Установите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.
