5.1.4. Снятие и установка корпуса воздушного фильтра

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

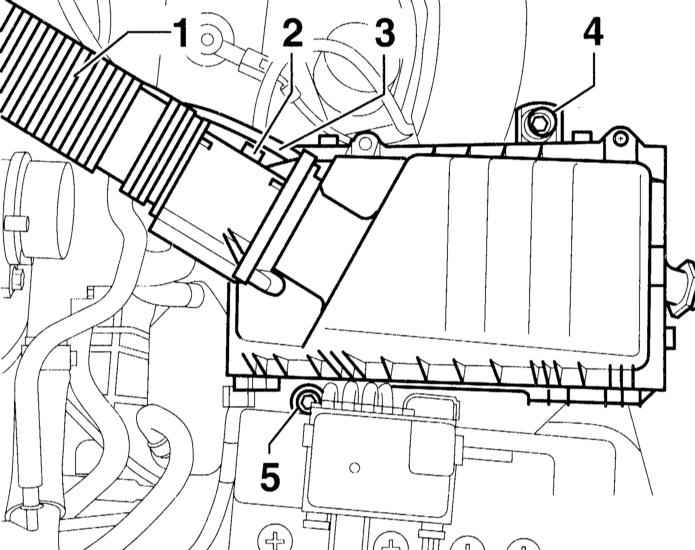

	1. Отсоедините от измерителя массы воздуха шланг подачи воздуха –1– и штекер –2–.
2. Выверните болты –4– и –5– и выньте в комплекте корпус воздушного фильтра.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в последовательности, обратной снятию. Трубопровод возврата –3– отведите вниз.
