5.1.5. Подключение дистанционного управления топливным насосом для проведения проверок

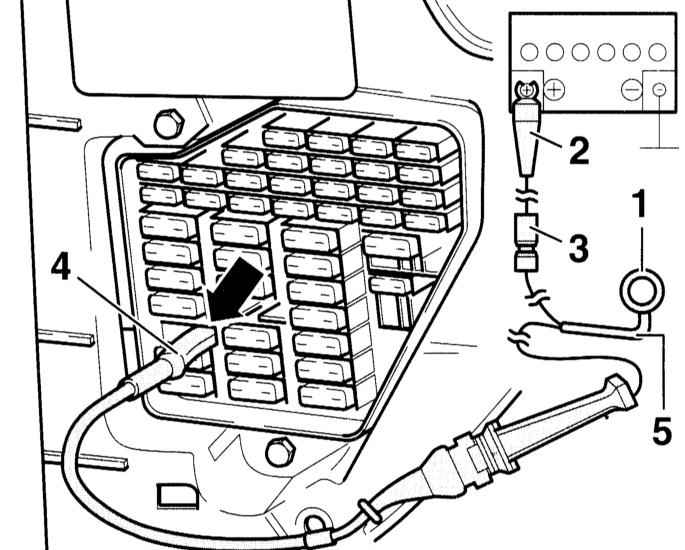

Подключение дистанционного управления топливным насосом для проведения проверок и необходимые аксессуары

1 - нажимной контактный выключатель
2 - зажим „крокодил“ (размера, соответствующего полюсу аккумуляторной батареи)
3 - встроенный в провод предохранитель: корпус и предохранитель на 8 А

4 - плоский штекер, который может быть установлен вместо предохранителя топливного насоса
5 - одножильный кабель сечением 1.5 мм2 и длиной 5 м

Бензиновые двигатели

Дистанционное управление необходимо в тех случаях, когда электрический топливный насос должен подавать топливо при выключенном двигателе.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте предохранитель № 28 топливного насоса в блоке предохранителей (пятый предохранитель сверху, при этом обратитесь к иллюстрации).
2. Вставьте дистанционное управление с плоским штекером в контакты предохранителя в блоке предохранителей.
3. Присоедините дистанционное управление с помощью контакта „крокодил“ к положительному полюсу (+) аккумуляторной батареи.
4. Если включается нажимной выключатель дистанционного выключателя, топливный насос должен качать топливо, что должно быть слышно.
