3.1.5. Главный цилиндр сцепления

Компоненты гидравлического контура сцепления

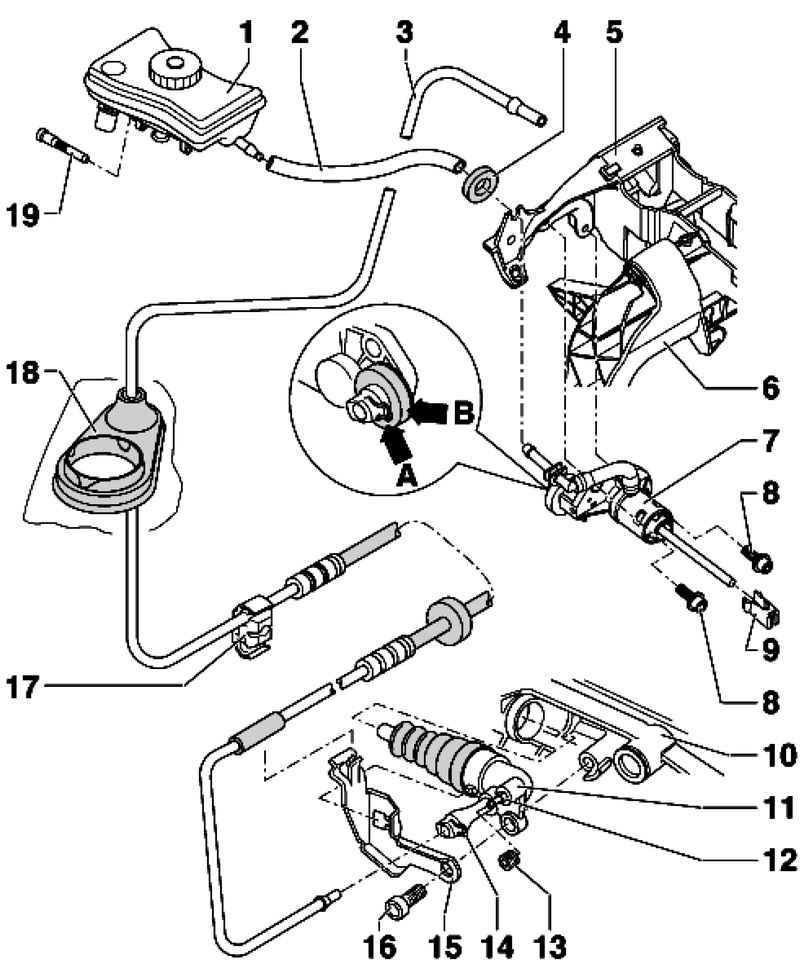

Рис. 3.9. Компоненты гидравлического контура сцепления: 1 – бак для тормозной жидкости; 2 – шланг; 3 – трубо-шланговая магистраль; 4 – насадка; 5 – опорная подушка; 6 – педаль сцепления; 7 – главный цилиндр сцепления; 8 – винт с внутренним шестигранником, 20 Н·м; 9 – захват; 10 – коробка передач; 11 – рабочий цилиндр сцепления; 12 – воздушный клапан; 13 – колпачок; 14 – зажим; 15 – держатель; 16 – винт с внутренним шестигранником, 25 Н·м; 17 – крепежная клипса; 18 – прокладка; 19 – крепежный болт



Снятие тяги привода главного цилиндра сцепления
Подденьте захват тяги А в направлении стрелки (рис. 3.10).

Снятие тяги привода главного цилиндра сцепления

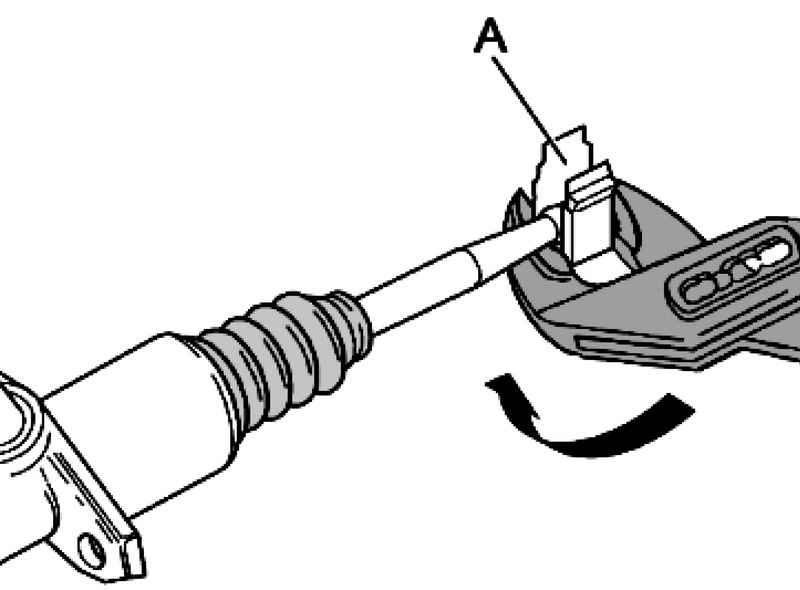

Рис. 3.10. Снятие тяги привода главного цилиндра сцепления


Установка тяги привода главного цилиндра сцепления

Установка тяги привода главного цилиндра сцепления

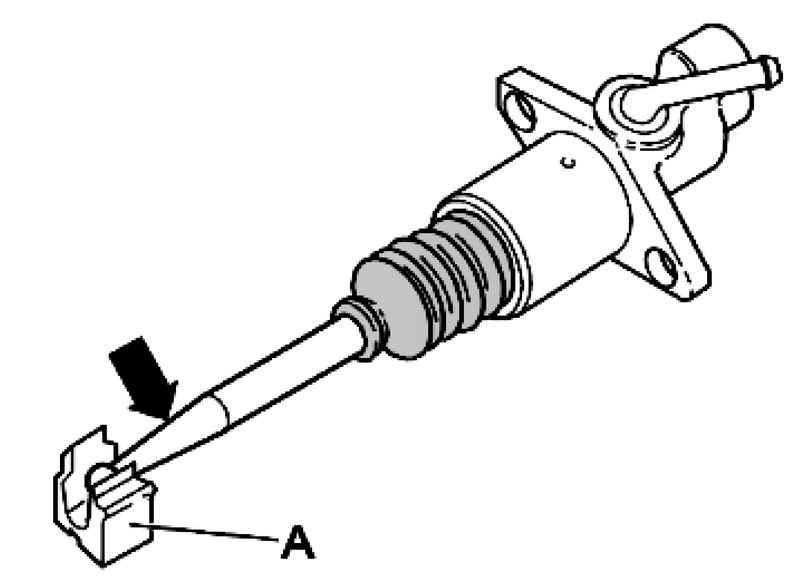

Рис. 3.11. Установка тяги привода главного цилиндра сцепления


Установите тягу привода главного цилиндра сцепления в крепление А в направлении стрелки (рис. 3.11).
