6.2.2. Снятие и установка вакуумного насоса тормозов

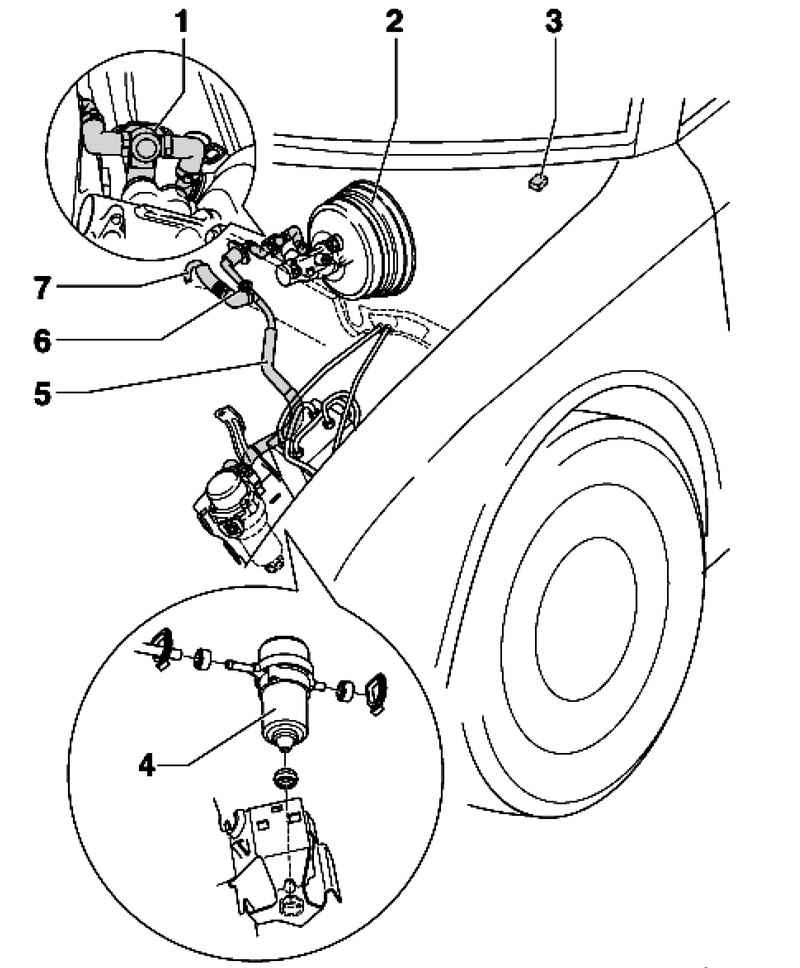

Рис. 6.22. Компоненты вакуумной системы тормозов: 1 – датчик давления усилителя тормозного привода; 2 – усилитель тормозного привода; 3 – реле усилителя тормозного привода; 4 – вакуумный насос тормозов; 5 – вакуумный шланг; 6 – обратный клапан; 7 – вакуумный шланг

ПРИМЕЧАНИЕ

Ремонт вакуумного насоса не предусмотрен. При рекламациях следует выяснить причину путем проверки исправности работы и герметичности. Если есть неисправность, то замените вакуумный насос тормозов.

Снятие

Снимите декоративную крышку.

Отсоедините электрический разъем 2

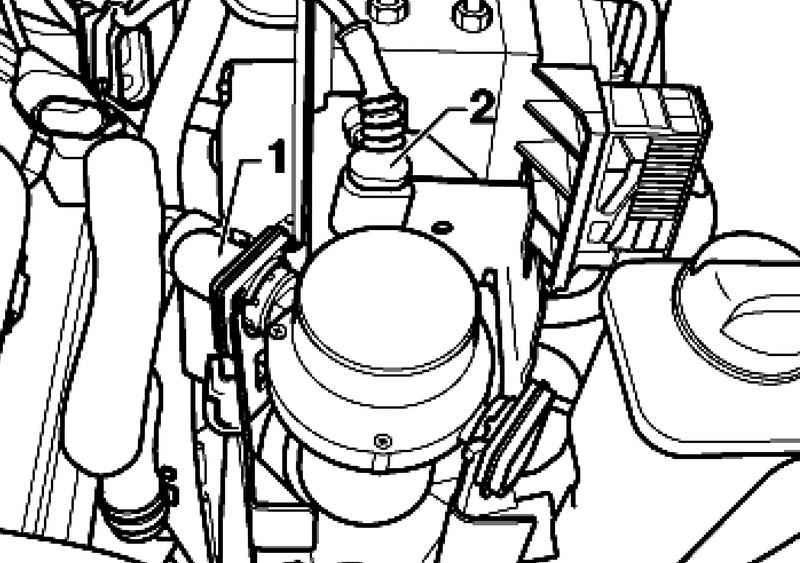

Рис. 6.23. Вакуумный шланг

Извлеките вакуумный шланг 1 из вакуумного насоса (рис. 6.23).

Рукой отожмите зажим из крепления.

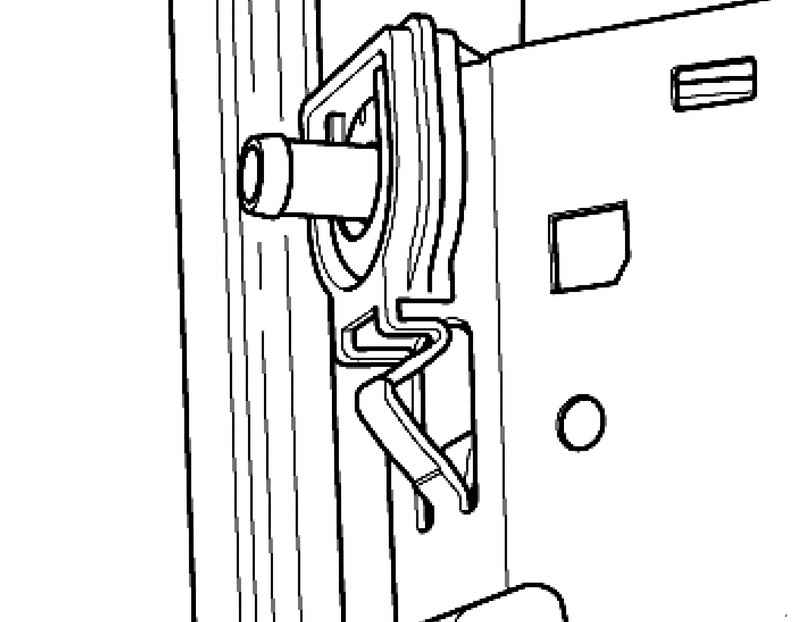

Рис. 6.24. Зажим крепления вакуумного насоса

Извлеките вакуумный насос тормозов вверх (рис. 6.24).

Установка

Установка осуществляется в обратной последовательности.
