6.2.3. Снятие и установка датчика давления усилителя тормозного привода

Снятие

Снимите крышку водоотводящего короба.

Отсоедините электрический разъем движением вниз.

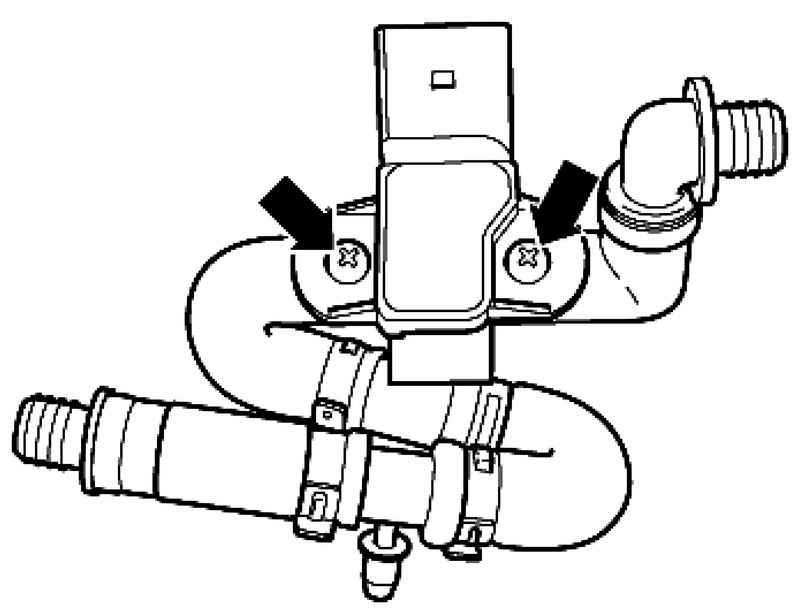

Рис. 6.25. Винты крепления электрического разъема

Выкрутите винты (рис. 6.25).

ПРИМЕЧАНИЕ

Датчик давления также может быть заклипсован.

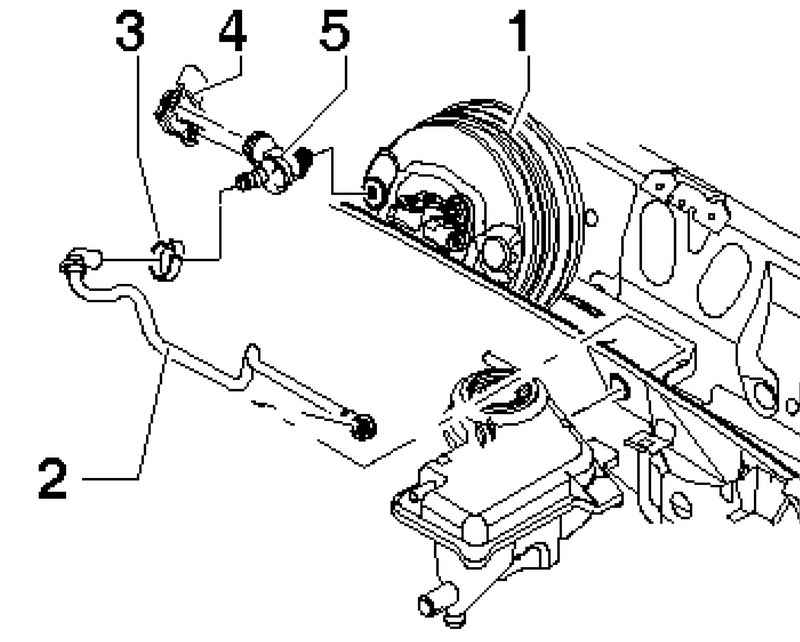

Рис. 6.26. Компоненты вакуумного насоса: 1 – усилитель тормозного привода; 2 – вакуумная линия; 3 – зажим шланга; 4 – датчик давления; 5 – обратный клапан

Отсоедините вакуумный насос тормозов от обратного клапана, как показано на рисунке 6.26.

Извлеките датчик давления.

Установка

Установка осуществляется в обратной последовательности.

Проверка обратного клапана

Воздух должен проходить через обратный клапан А

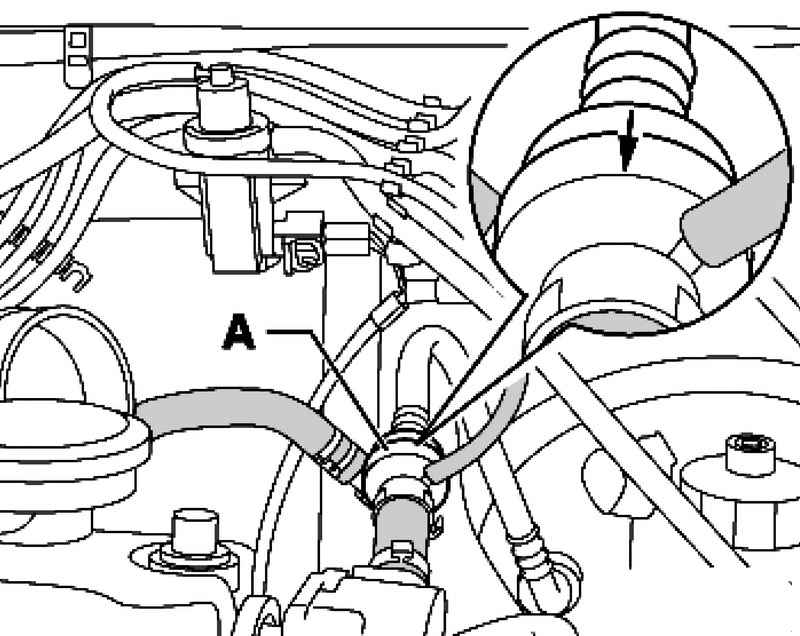

Рис. 6.27. Проверка обратного клапана

в направлении стрелки (рис. 6.27).

В обратном направлении клапан должен оставаться закрытым.

Следите за правильностью монтажного положения.
