8.2.1. Снятие и установка рамки стекла и стеклоподъемника передней двери

Снятие
Снимите обивку двери.
Отсоедините электрические штекерные соединения.
Снимите электродвигатель стеклоподъемника.
Отверните болты 7.

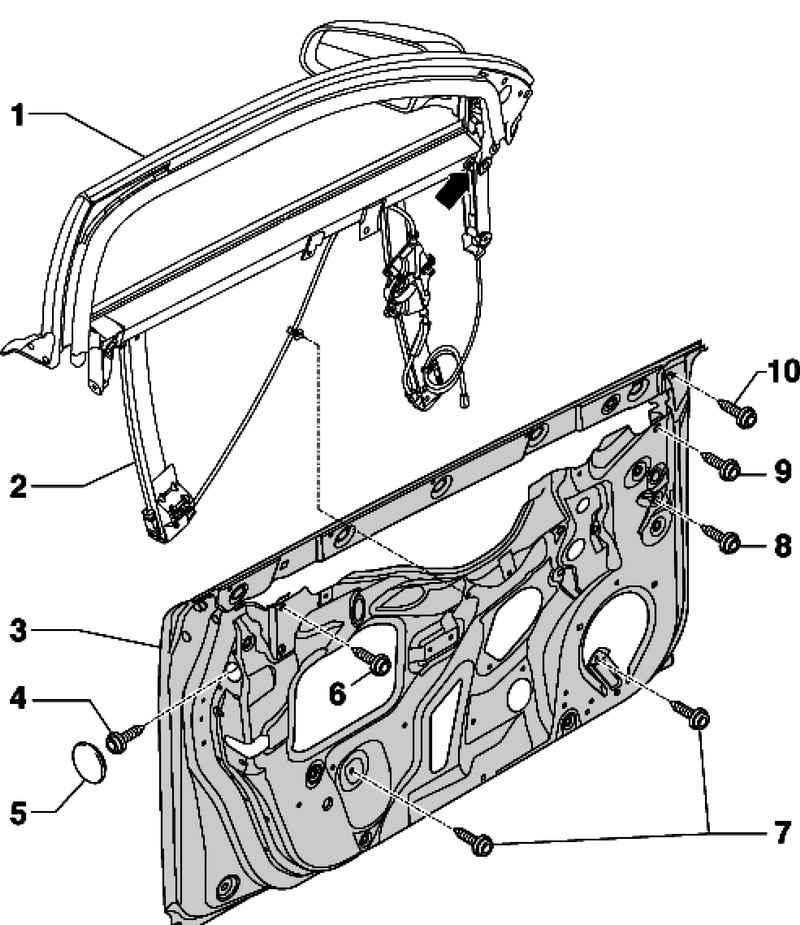

Компоненты стеклоподъемника передней двери
Рис. 8.57. Компоненты стеклоподъемника передней двери: 1 – рама стекла; 2 – стеклоподъемник; 3 – передняя дверь; 4 – винт Torx 32 Н·м; 5 – колпачок; 6 – регулировочный болт с буртиком 32 Н·м; 7 – регулировочный болт с буртиком 6 Н·м; 8 – винт Torx 10 Н·м; 9 – регулировочный болт с буртиком 32 Н·м


Отверните болты 4, 8 и 10 (рис. 8.57).
Отверните болты 6 и 9 и выньте рамку стекла со стеклоподъемником из двери вверх (рис. 8.57).

Установка
Перед монтажом опустите стекло в рамку наполовину.
Вставьте рамку и стеклоподъемник в дверь сверху.
Вставьте верхнюю половину профиля уплотнения на двери в рамку стекла.
Заверните крепежные винты в последовательности 6; 9;3; 8 и 10, но не затягивать (рис. 8.57).
От руки затяните болты с буртиком 6 и 9.
Слегка нажмите на верхнюю часть рамки стекла 1 в направлении внутрь.
Затяните болты 4 и 8 моментом 32 Н·м.
Затяните болты с буртиком 6 и 9 моментом 32 Н·м.
Затяните болт 10 моментом 10 Н·м.
Затяните фиксирующий болт (стрелка) в рамке стекла моментом 32 Н·м.
