8.2.11. Снятие и установка накладки

Снятие
Поднимите люк.
Полностью сдвиньте назад сдвижную шторку.
Нижнюю накладку 1, разблокруйте назад в направлении стрелки А и продвиньте вперед стрелка В (рис. 8.76).

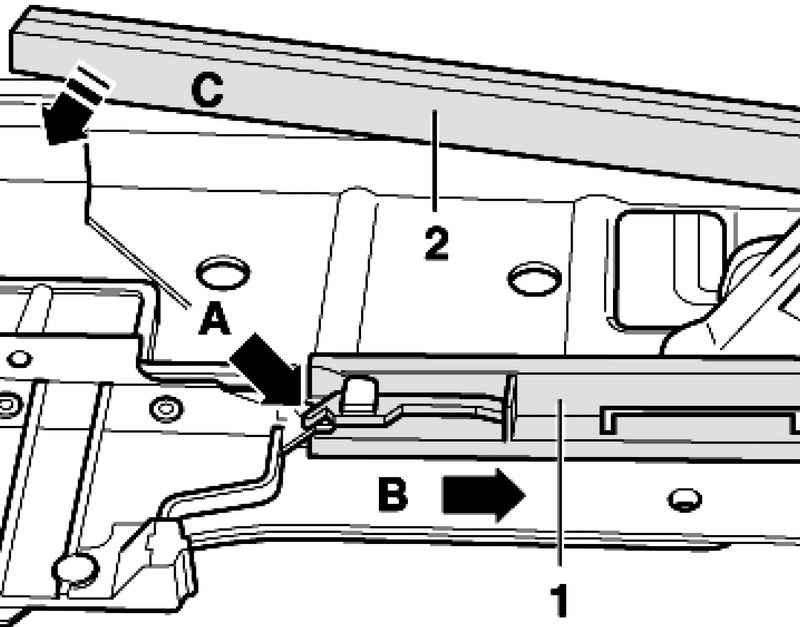

Разблокировка нижней накладки
Рис. 8.76. Разблокировка нижней накладки


Снимите нижнюю накладку в направлении центра втомобиля.
Разблокруйте накладку 2 спереди и в центре и выньте в направлении стрелки.

Установка

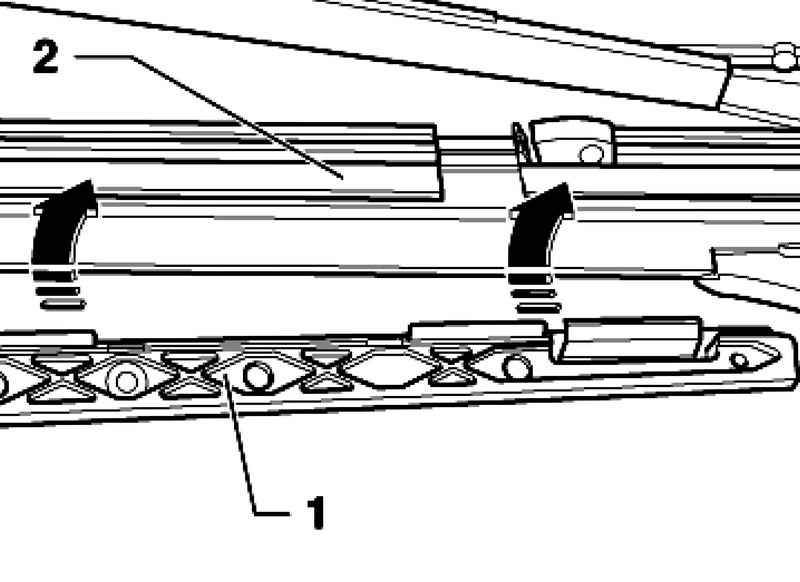

Прижатие нижней накладки к верхней кромке (стрелки) планки-держателя
Рис. 8.77. Прижатие нижней накладки к верхней кромке (стрелки) планки-держателя


Прижмите нижнюю накладку 1 к верхней кромке (стрелки) планки-держателя 2 (рис. 8.77).

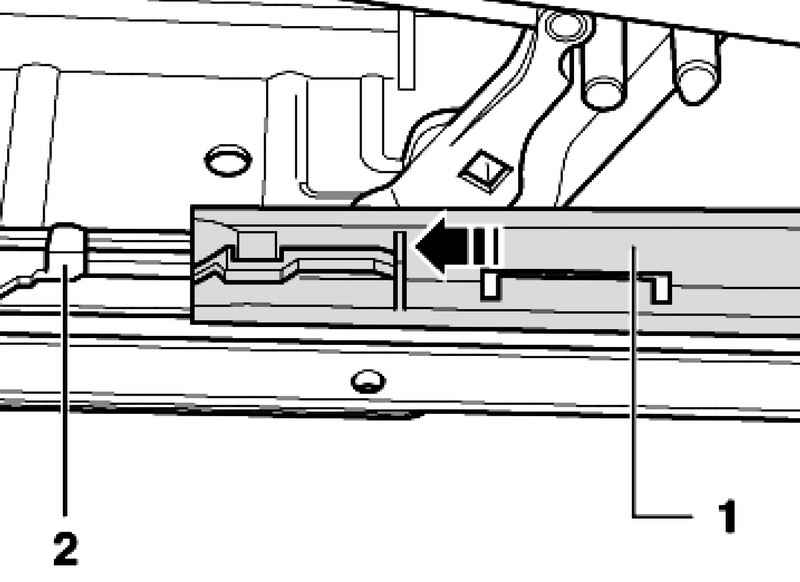

Закрепление стопорного крюка
Рис. 8.78. Закрепление стопорного крюка


Сдвигайте нижнюю накладку 1 назад в направлении стрелки, пока стопорный крюк не закрепится в обойме 2 (рис. 8.78).
Вдавите верхнюю накладку в направляющую кулис.
