8.2.7. Снятие и установка рамки стекла и стеклоподъемника задней двери

Снятие
Снимите обивку двери.
Снимите электродвигатель стеклоподъемника ручной стеклоподъемник.
Отсоедините штекерные разъемы.

Рамка стекла и стеклоподъемник

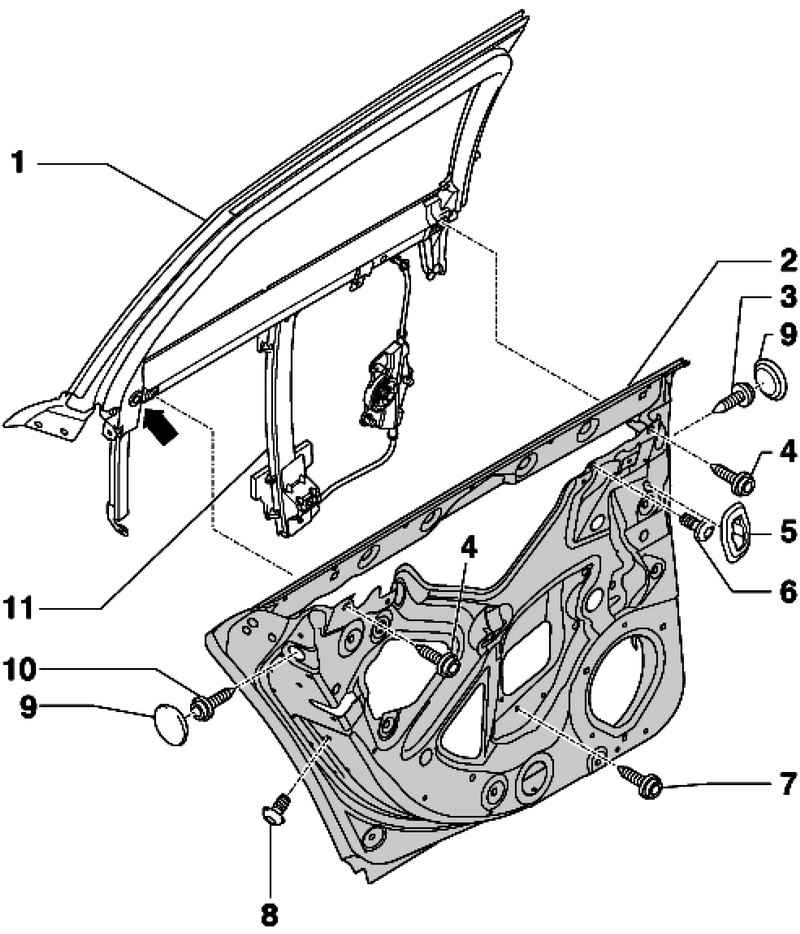

Рис. 8.66. Рамка стекла и стеклоподъемник: 1 – рамка стекла


Отверните болты 7 и 8 (рис. 8.66).
Отверните болты 3, 4, 6 и 10 и извлечь рамку стекла со стеклоподъемником из двери вверх (рис. 8.66).

Установка
Вставьте рамку и стеклоподъемник в дверь сверху.
Вставьте верхнюю половину профиля уплотнения на двери в рамку стекла.
Слегка заверните крепежные винты 4 впереди и сзади.
В заключение слегка заверните болты в последовательности 3, 10, 8 (рис. 8.66).
Вверните от руки регулировочные болты с буртиком 4 (рис. 8.66).
Слегка нажмите на верхнюю часть рамки стекла 1 в направлении внутрь.
Затяните болты 3 и 10 моментом 32 Н·м (рис. 8.66).
Затяните регулировочный болты с буртиком 4 моментом 32 Н·м.
Затяните болт 8 моментом 10 Н·м.
Затяните фиксирующий винт (стрелка) в рамке стекла моментом 32 Н·м.
Вставьте нижнюю половину уплотнителя двери во внутреннюю стенку двери.
Закрепите обойму стеклоподъемника болтом 7 на внутренней стенке двери.
Нажимайте на резьбовые цапфы барабана стеклоподъемника до тех пор, пока они не зафиксируются во внутренней стенке двери.

Снятие и установка электродвигателя стеклоподъемника

Электродвигатель стеклоподъемника передней двери

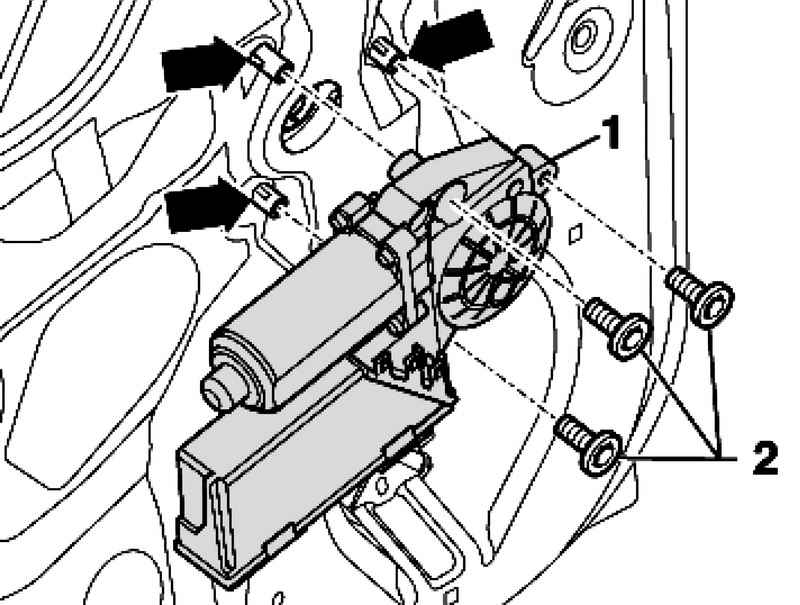

Рис. 8.58. Электродвигатель стеклоподъемника передней двери


Для снятия отверните болты 2 и снимите электродвигатель стеклоподъемника (рис. 8.58).
Установка электродвигателя стеклоподъемника осуществляется в обратной последовательности.

Снятие и установка ручного стеклоподъемника

Ручной стеклоподъемник

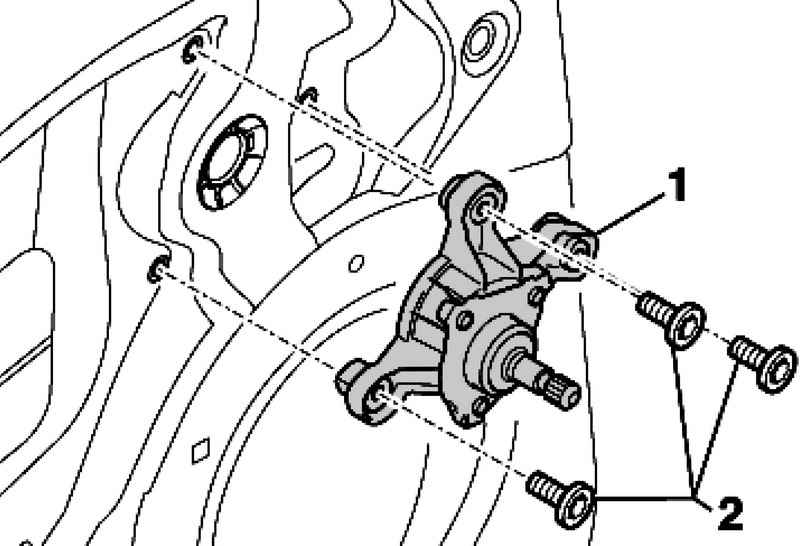

Рис. 8.67. Ручной стеклоподъемник


Отверните болты 2 и снимите ручной стеклоподъемник с внутренней стороны стенки двери (рис. 8.67).
Установка ручного стеклоподъемника осуществляется в обратной последовательности.
